双风机冷库蒸发器换热机组结构

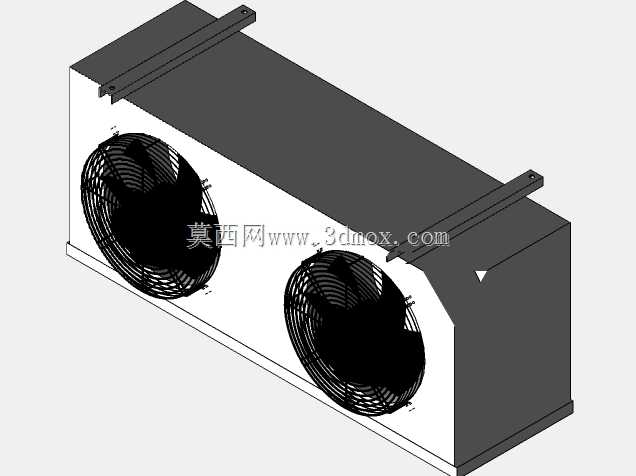

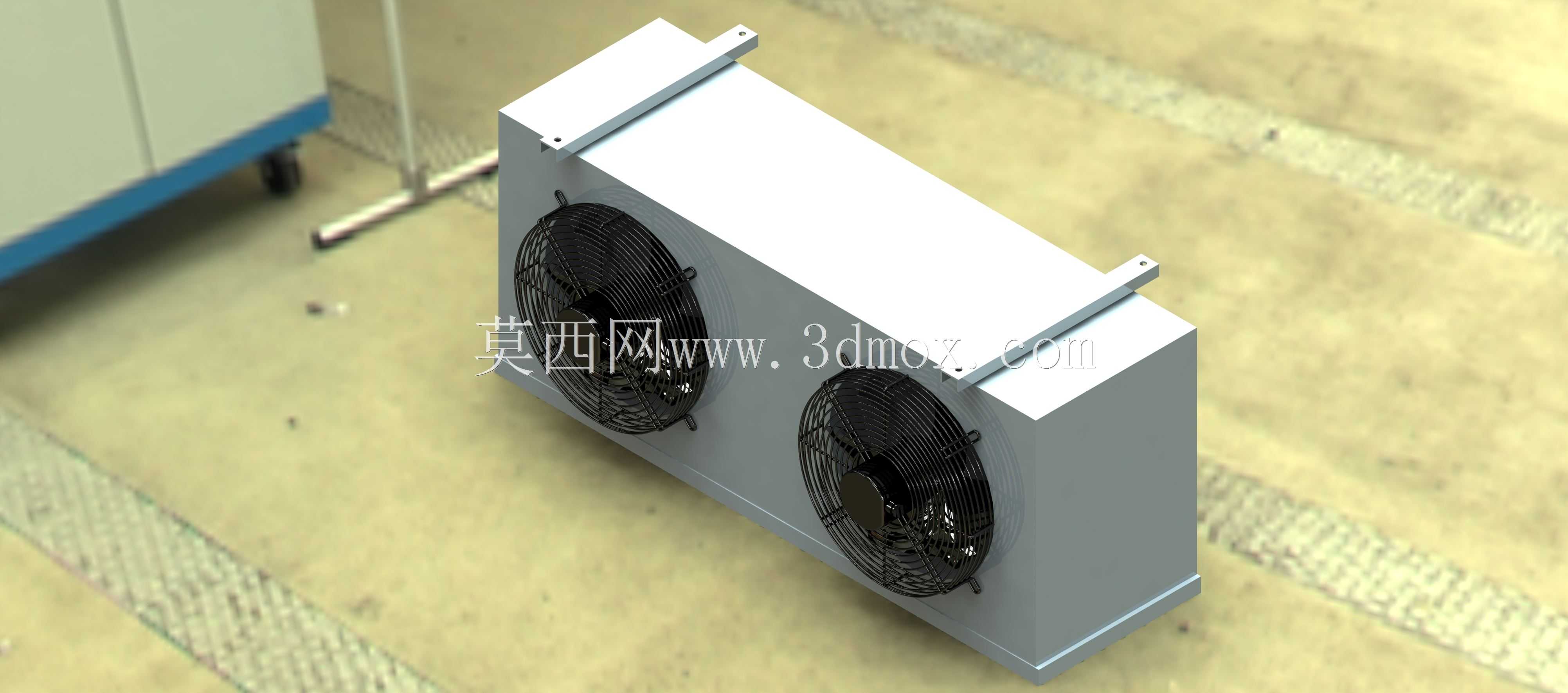

　　这套双风机冷间蒸发器主要服务于小型冷藏库、保鲜库、餐饮后厨冷库以及低温暂存间的强制对流换热场景，属于制冷系统末端直接蒸发设备。设备整体采用卧式长方体箱体布局，正面并列布置两台大直径轴流风机，风机外圈设置圆形防护网罩，网罩筋条沿径向均匀分布，既可以防止异物触碰高速运转的风叶，也能对进入风机的气流进行初步整流。箱体顶部伸出两条带安装孔的固定支耳，支耳沿箱体长度方向对称布置，孔位用于穿装膨胀螺栓或吊装螺杆，现场既可以贴墙高位挂装，也可以通过吊杆固定在库顶横梁下方，安装时需要预留风机正面的吸风空间与箱体后侧的回风距离，避免气流短路。

　　从换热逻辑来看，低温低压制冷剂进入箱体内部的盘管后，通过铝质翅片与库内空气完成热量交换，轴流风机驱动库内空气持续穿过翅片间隙，空气被降温后沿风机轴向送出，在库内形成循环对流，使库温逐步降低并维持在设定区间。箱体外壳采用平整钣金折弯成型，边角做规整折边处理，外壳既承担内部盘管、接水盘、风机支架的承载作用，也能减少冷量向外散失，下部集成的接水结构可承接化霜过程中产生的冷凝水，并通过排水接口引出库外。

　　结构设计阶段优先考虑了库内安装的空间适配性：双风机并列的排布方式在相同换热面积下，比单大风机方案的整机厚度更薄，适合靠墙安装的狭窄冷库；顶部支耳向外延伸的长度避开了箱体外壳的保温层厚度，螺栓锁紧时不会压伤外壳钣金。风机安装位在箱体面板上预留了与风机外圈匹配的圆形开口，风机法兰与面板之间可加装密封垫，防止未经过换热盘管的空气从缝隙旁通。建模过程中对风机网罩的径向筋条、风叶曲面、箱体折弯棱线、支耳安装孔都做了独立特征还原，装配关系完整还原了风机与箱体、支耳与主壳体的连接逻辑，结构工程师可以直接参考该布局校核冷库内的安装净高、风机与库内货物堆放的安全距离，也可以在此基础上调整盘管排布、风机数量与箱体长宽尺寸，适配不同库容的保鲜库、冷冻库换热需求，选型时可根据库温要求、库容积与制冷机组匹数对应调整换热面积与风机风量。
