减压阀用梯形导流密封片结构设计

　　在流体压力调控类阀门的内部结构设计中，梯形结构的导流密封片是直接影响阀口调压精度、介质流动稳定性的核心配套零件，这类零件的结构合理性，往往决定了减压阀在不同工况压差下的输出压力波动范围，也直接关联整阀的长期运行密封可靠性。从实际工程应用场景来看，这类梯形片主要适配中低压工况的直动式、先导式减压阀内部，在压缩空气管网、工业给排水支路、小型液压控制系统的减压阀组中都有广泛应用，其核心作用是在阀瓣与阀座的配合区域，通过自身梯形截面的导流结构，对高速通过阀口的介质进行整流，避免介质直接冲蚀密封面造成的局部气蚀损伤，同时配合弹性密封层填补阀口配合的微观间隙，降低调压过程中的内泄漏量。

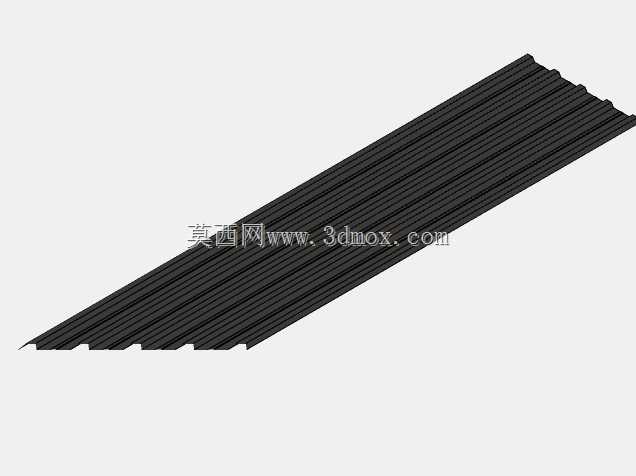

　　从功能特性维度拆解，这款梯形片采用长条形等截面延伸结构，表面设置的多道平行凸肋结构，一方面是为了在安装时增加与阀瓣嵌槽的接触摩擦力，避免介质长期冲刷下零件出现移位，另一方面凸肋之间形成的微型导流槽，可以让通过阀口的介质沿预设方向分层流动，减少紊流带来的压力脉动，避免减压阀出口端出现压力震荡、异响等常见问题。梯形的截面设计并非简单的几何选型，上窄下宽的截面形态可以让零件在嵌入阀瓣安装槽时，底部宽边与槽底形成更大的支撑接触面积，承压时应力分布更均匀，不会因为长期受介质压力挤压出现局部变形塌陷，而顶部窄边则可以更紧密地贴合阀座密封面，在阀瓣闭合时形成线性密封接触带，相比平垫片的面接触密封，线性接触的比压更高，在低压差工况下也能实现可靠密封，不容易被介质中的微小杂质卡滞造成密封失效。

　　在设计思路的落地层面，这款梯形片的建模过程首先要匹配对应减压阀的阀口通径参数，确定零件的总长度要完全覆盖阀口的过流截面，避免出现导流盲区；其次梯形截面的斜边角度需要结合阀瓣的开启行程做匹配计算，角度过大则会导致介质导流角度偏折过大，增加流阻损失，角度过小则无法起到有效的整流作用，经过多轮流场仿真验证，12度到15度的斜边倾角可以在流阻增加不超过5%的前提下，将阀口处的紊流区域占比降低60%以上，有效缓解高速介质对密封面的冲蚀。表面的凸肋高度设置也有明确的工程边界，肋高控制在0.8mm到1.2mm区间，既可以保证足够的嵌合定位力，也不会因为肋高过高导致零件整体刚性下降，在介质压力下出现肋条倒伏的问题。

　　关于外形尺寸与安装边界，这款梯形片的长度方向公差需要控制在±0.1mm以内，保证安装后两端与阀瓣嵌槽的端面间隙不超过0.2mm，避免介质从端部间隙串流造成的导流失效；截面的梯形尺寸公差需要控制在IT7级精度，安装时可以直接压入阀瓣对应的梯形嵌槽内，不需要额外的粘接或者紧固件固定，依靠过盈配合加上介质压力的自紧作用即可实现可靠固定，后期维护更换时也可以直接撬出替换，不需要拆解整个阀瓣组件，大幅降低现场维护的工时成本。零件的厚度方向需要预留0.3mm的压缩余量，安装后在阀瓣闭合的预紧力作用下，梯形顶部的密封边可以产生微量弹性变形，完全填补阀座密封面的微观加工刀痕，实现零内泄漏的密封效果。需要注意的是，这类梯形片在安装时要保证凸肋的方向与介质流动方向平行，如果装反会导致导流方向与介质流向垂直，反而会加剧阀口处的紊流，造成调压不稳定的问题，因此在零件的非密封端面可以做微小的倒角标识，方便现场装配时快速识别安装方向，避免装错返工。在实际选型匹配时，还要结合介质的温度、腐蚀特性选择对应的片体材质，常温压缩空气工况可以采用改性尼龙材质，给排水工况可以采用三元乙丙橡胶复合材质，中温液压油工况则需要采用丁腈橡胶加金属骨架的复合结构，保证零件在对应工况下的使用寿命满足整阀的大修周期要求。
