列管式换热筒体带法兰接管结构

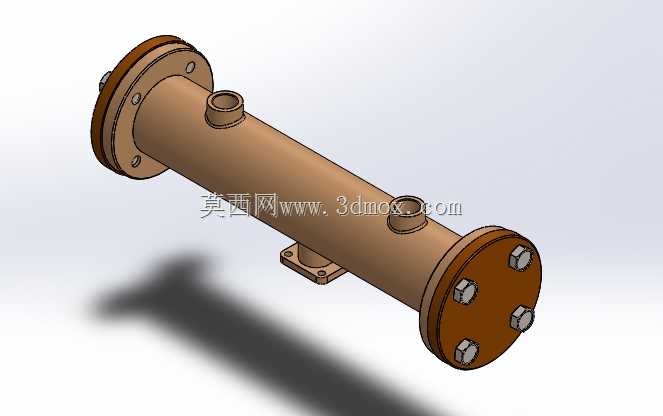

　　在化工、暖通、动力配套的换热回路里，这类带法兰端盖的筒形构件是列管换热器的核心承压壳体部分，日常承担两种不同温度介质的隔离与热量传递通道功能，不管是循环水冷却工艺介质，还是蒸汽加热生产流体，都需要依靠这个筒体内部的管束完成热交换，筒体本身要承受两侧介质的工作压力，同时还要兼顾管束安装、介质进出、现场固定的多重需求。从结构设计逻辑来看，筒体采用等径直管段作为主体，两端配置带螺栓孔的圆形法兰，通过六角螺栓压紧端盖实现密封，端盖和法兰之间预留密封垫安装位置，避免承压介质泄漏；筒体侧壁设置三个不同规格的径向接管，两个小口径接管分别作为冷热介质的侧路进出接口，下方带安装底板的大口径接管作为排污或者另一路介质的主接口，安装底板上预留螺栓过孔，

　　能够直接将整个筒体固定在设备支架或者安装基座上，不需要额外焊接支撑件，减少现场安装的焊接工作量。实际选型安装时，需要注意筒体的轴向长度要和内部换热管束的长度匹配，法兰端的螺栓孔分布要和配对法兰的孔位完全对中，侧壁接管的伸出长度要预留管道法兰连接的操作空间，尤其是下方带安装座的接管，安装座的底面要和筒体轴线保持平行，保证固定后筒体的水平度偏差在允许范围内，避免内部管束因为筒体倾斜出现偏磨或者积液排不净的问题。设计过程中，筒体壁厚根据工作压力计算选取，法兰的厚度和螺栓数量按照承压等级匹配，侧壁接管和筒体的连接位置做了圆弧过渡处理，减少焊接应力集中，同时避免介质在接口位置形成流动死区；端盖上的螺栓采用均匀圆周分布，

　　保证压紧时密封面受力均匀，不会出现局部压不紧导致的泄漏。现场应用场景里，这类结构常配套在小型冷却机组、液压站油冷却系统、小型工艺换热单元中，相比焊接封死的筒体结构，法兰端盖的设计可以方便定期拆开清理内部管束的结垢，检查管束的腐蚀情况，延长整套换热设备的使用寿命；侧壁的接管位置经过排布优化，两个小接管沿筒体轴向错开布置，能够让进入筒体壳程的介质沿轴向均匀分布，提升换热效率，下方的安装座位置靠近筒体重心位置，固定后整体稳定性更好，不会因为设备运行振动出现连接松动。需要注意的是，安装时筒体两端的法兰密封面要清理干净，不能有焊渣、毛刺等杂物，密封垫要选用和介质兼容的材质，螺栓拧紧时要按照对角顺序分次拧紧，避免端盖受力不均出现变形；

　　侧壁接管和外部管道连接时，要做好管道支撑，不能让管道的重量直接作用在筒体接管上，避免长期受力导致接管和筒体的焊缝出现开裂。整个结构的外形边界规整，除了侧壁伸出的接管和下方安装座，主体为圆柱形，在设备布局时可以有效利用安装空间，相邻设备之间只需要预留法兰螺栓拆装的操作空间即可，不需要额外预留过大的检修位置，适合集成在紧凑型的换热机组内部。
