红外陶瓷加热板多孔安装固定结构

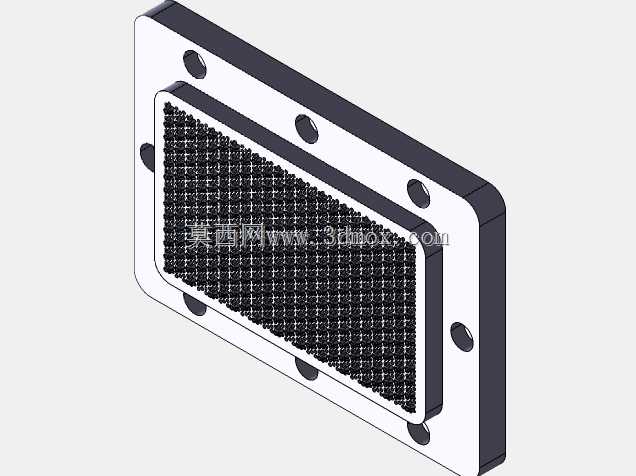

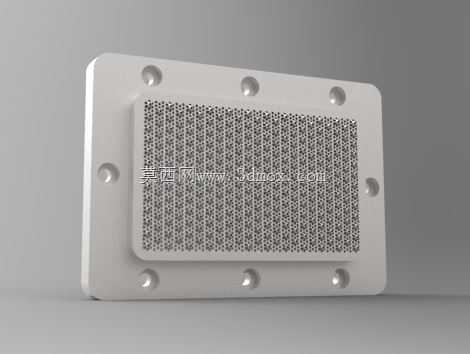

　　这套结构围绕红外陶瓷发热板的承载、固定与热场布置展开，主体由外围矩形安装法兰、中部下沉式陶瓷发热区以及阵列化发热面构成。外围法兰采用圆角矩形轮廓，八个角部与边侧位置布置沉头安装孔，孔位沿板件四周对称分布，安装时可通过螺钉将整个模组贴合固定在设备内壁或加热工位支架上，沉孔设计能够让螺钉头部完全埋入法兰表面，避免凸起结构干涉周边布线、工件输送或者相邻模组的并排拼装。

　　从实际使用场景来看，这类陶瓷加热板常布置在小型热加工设备、恒温烘烤腔体、电子元器件预热工位以及通讯终端组装过程中的局部加热工序里，依靠陶瓷基体均匀向外辐射红外热量，对工件表面进行非接触式升温。相比裸露电阻丝加热，陶瓷基体本身具备良好的绝缘与耐热性能，发热区域做成密集网格微孔阵列，一方面可以增大热辐射的有效作用面积，让热量在板面范围内分布更均匀，减少局部热点造成的工件受热不均；另一方面网格结构也能降低整块板件的热应力集中，在反复升温降温的循环工况下，降低陶瓷面因热胀冷缩出现开裂的概率。

　　结构设计上，中部发热区域相对外围法兰做下沉台阶处理，法兰面与陶瓷发热面之间形成明确的高度差。这个台阶在装配时可以作为定位基准，配套的隔热垫、密封边框或者防护罩可以直接卡在台阶槽内，不需要额外增加定位销就能完成周向限位；下沉的布局也让发热面与被加热工件之间保持固定的辐射距离，现场安装时只要保证法兰贴合安装基准面，就能统一控制所有工位的加热间隙，避免不同批次装配出现热效率偏差。法兰边缘做圆角过渡，没有尖锐棱角，在车间人工装配或者设备维护拆装时，不会划伤操作人员的手套或者线缆表皮。

　　安装边界方面，整块板件为扁平矩形布局，厚度方向尺寸紧凑，适合嵌入设备侧壁预留的矩形开口内，法兰四周的孔位预留了足够的螺钉操作空间，使用常规螺丝刀或者电动起子即可完成锁紧，不需要特殊工装。并排布置多块加热板时，相邻法兰之间只需保留少量散热间隙，就能拼接成大面积加热平面，适配不同尺寸的腔体加热需求。板面的多孔网格结构在保证发热面积的同时，也预留了热膨胀的退让空间，陶瓷区域受热产生的微小形变可以通过网格间隙释放，外围金属法兰则承担主要的机械固定载荷，陶瓷部分不直接承受安装锁紧力，避免装配应力压裂脆性陶瓷材料。

　　在整机结构匹配过程中，该模组的外围法兰可以直接和设备的钣金支架、隔热保温层对接，台阶面处可铺设耐高温密封棉，既能够阻挡加热腔内部的热量向安装侧传导，降低设备外壳的温升，也能避免粉尘、加工碎屑从安装缝隙进入发热区域。整个结构没有复杂的活动部件，核心功能全部通过板面的孔位布局、台阶层级和网格发热面实现，兼顾加热效率、安装可靠性与长期热循环下的结构稳定性。
