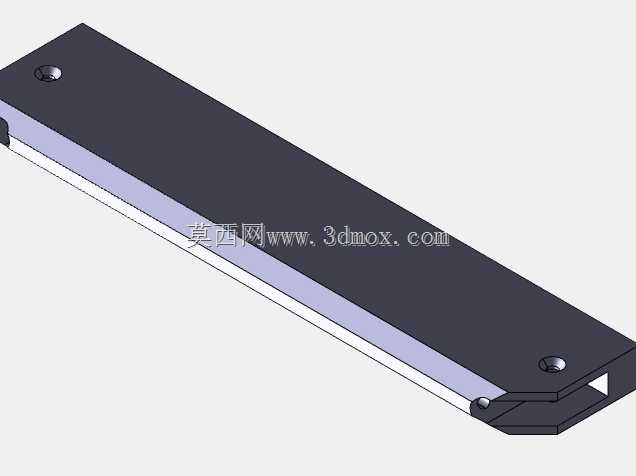

风冷式PE袋口热封夹合工装结构

　　这套长条形夹合机构面向软塑包装袋的连续封口工位，核心处理PE薄膜袋口在装填完成后的压合、加热熔接与快速冷却定型环节，常见于食品分装、日化颗粒包装、医药小袋封装以及小型五金件塑封流水线中。现场排布时，该部件多作为封口执行端安装在立式包装机的横向封切位置，或配套半自动脚踏封口机架使用，替代传统裸露加热条结构，把压合动作、发热区域与冷却风道整合在同一狭长模组内，减少工位零散装配带来的对位偏差。

　　从结构分层来看，模组上下两侧设置平直刚性压板，板面沿长度方向贯通，工作时两板对合将PE袋口两层薄膜均匀压紧，避免薄膜起皱、夹入空气导致的封边虚焊。靠近袋口导入端做了折边收口造型，端部开出让位缺口，包装袋送入时不会与板边发生剐蹭，操作人员或上游送料机构只需将袋口推至定位面即可触发压合。发热元件嵌装在压板内侧的狭长槽位中，热量沿板宽方向均匀传导至封合线，压合状态下PE薄膜表层受热熔融，在压力作用下两层材料分子互熔形成连续密封带。

　　和常规无冷却热封工装不同，这套结构在热压区域旁集成了风冷流道，热封完成后压板保持小幅夹持状态，冷却气流沿封边长度方向扫过刚熔接的袋口区域，快速带走余温，让熔融的PE层在松开压板前就完成固化。实际产线调试中，这个设计能直接缩短单周期封口等待时间，避免软质PE膜在未冷却时被拉扯导致封边拉长、翘曲甚至脱开，尤其适合厚度偏薄、受热后易变形的低压聚乙烯薄膜，高速连续作业时封边的平直度和密封性稳定性提升明显。

　　安装边界方面，整体模组呈窄长扁平形态，长度适配常用中小规格包装袋的封口宽度，厚度方向尺寸紧凑，不会过多占用包装工位的上下行程空间。模组两端预留紧固孔位，孔位内置沉头紧固件，安装后螺丝端面不高出压板工作面，既可以通过螺钉直接固定在设备的升降安装板上，也能配套导向滑块做开合动作，两端安装基准面经过铣平处理，装配时以板的底面和侧面作为定位基准，就能保证上下两模组压合面全程平行，不会出现一端压紧、一端留有缝隙的偏压问题。

　　设计过程中需要重点把控几个配合细节：一是压板的平面度公差，长条形板材如果加工后出现挠曲，压合时封合线各点压力不均，会出现局部封边过熔变薄、局部熔接不足的缺陷，建模时需要在压板背部设置加强衬层，抵消长期热循环带来的热变形；二是发热区域与冷却区域的间距管控，距离过近会导致热量被气流快速带走，加热功耗上升且封合温度达不到PE熔点，距离过远则冷却风无法有效作用到刚封好的袋口，冷却效率大打折扣，结构里将通风夹层设置在发热体外侧的相邻层，既隔开直接热对流，又能在压合周期后半段快速导走工作面热量；三是端部导入角的处理，折边结构做了圆滑过渡，没有尖锐棱角，既防止刮破薄膜，也能在袋口送入时自动纠正小幅偏斜，让袋口对齐封合线。

　　在产线适配场景里，该工装可以根据包装袋宽度调整安装跨距，两端固定孔的间距预留了调节余量，更换不同规格产品时不需要重新加工整套安装支架，只需调整模组在机架上的锁紧位置即可。针对带粉尘或少量物料碎屑的包装工况，模组外表面采用整面光滑平板设计，没有多余的外露凹槽和缝隙，封口过程中洒落的粉末不会堆积在机构缝隙里，日常维护时直接擦拭压板表面就能清理残留，风冷通道的进气端可配套车间压缩空气或小型轴流风机供气，不需要额外配置复杂水冷管路，在中小型包装设备上改造成本更低。

　　从受力角度校核，压板闭合时的夹紧力沿长度方向均匀分布，紧固件布置在模组两端和靠近中部的位置，抵消长板压合时的中部形变，保证整段封合线的压力偏差控制在工艺允许范围内。夹合动作的行程不需要太大，只需保证两板分开时留有足够间隙让包装袋顺利进出，闭合时两板平行贴合即可，这种窄行程设计也让配套驱动件可以选用小缸径气缸或者偏心轮下压机构，整体动作响应快，配合风冷节奏能把单次封口循环压缩到较短时长，匹配连续包装产线的节拍要求。
