U型弯臂式木质车载扶手拉把

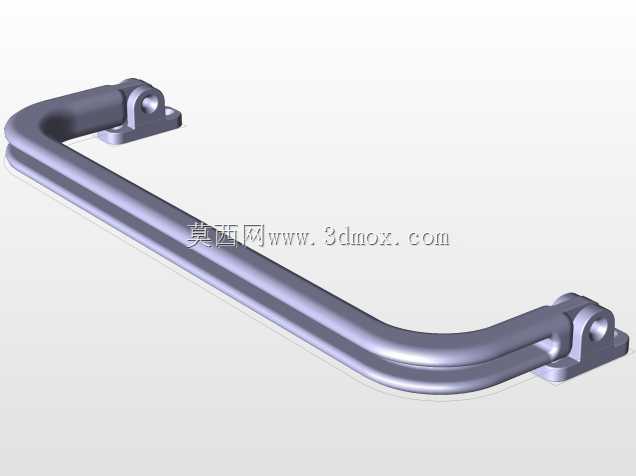

　　该构件为两端带铰接安装座的U型弯臂式握持拉把，整体采用长条形截面杆件经大弧度弯折成型，两端向上延伸并设置带同轴通孔的铰接耳座，耳座侧面预留销轴穿装孔位，可通过销轴与配套基座形成可转动连接，适配需要翻折、收放动作的扶手使用场景。

　　从实际使用场景来看，这类弯臂拉把常布置在客车乘员舱侧边、工程车辆驾驶室出入口、改装房车舱门旁、特种作业设备操作位侧方，乘员上下车时可抓握杆件借力，车辆行驶过程中也可作为身体侧向支撑扶手；两端铰接结构允许扶手在不使用时向上翻折贴靠侧壁，避免占用通行空间，在舱门开启、设备检修、人员通行时不会形成凸出障碍。

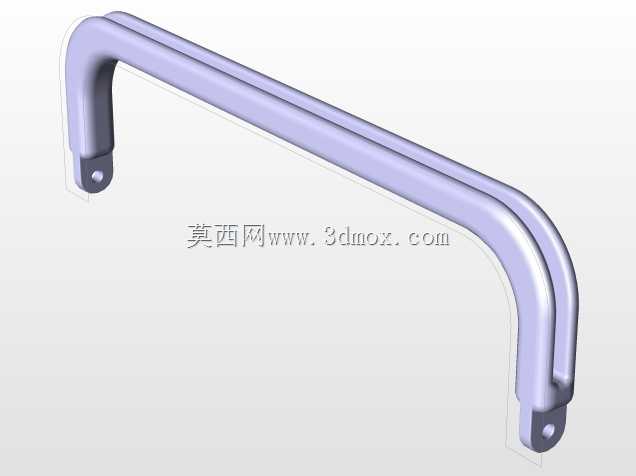

　　结构设计层面，握持段采用连续大圆弧过渡，无尖锐棱角，杆件截面尺寸适配成年人手掌抓握弧度，抓握时受力均匀，长时间握持不会出现局部硌手问题；两端铰接耳座做了局部加厚处理，耳座孔位周边保留足够实体壁厚，销轴穿装后可承受乘员抓握时施加的侧向拉力与竖向载荷，弯臂转角处采用大圆角平滑过渡，避免应力集中，在承受突发冲击载荷时不会在转角位置发生断裂。

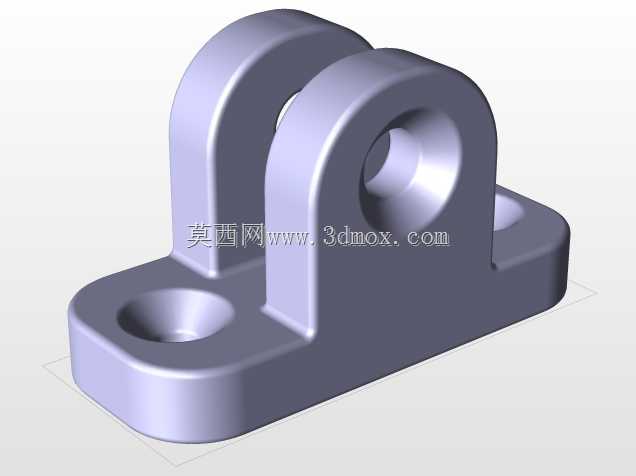

　　建模过程中先绘制握持段的中心走向曲线，按照U型轮廓确定两端竖直段长度、底部水平段跨度以及转角圆弧半径，再沿路径扫掠生成等截面杆件主体；两端铰接座单独建模，先定位耳座中心轴线与杆件端部的对接位置，保证两侧耳座的销轴孔同轴度偏差控制在装配允许范围内，再对耳座与杆件衔接位置做融合倒圆，消除拼接棱线；孔位特征采用同轴切除生成，孔口位置做小倒角处理，既方便销轴装配时导向插入，也可去除孔口毛刺。

　　安装边界方面，两侧铰接座的中心距决定了扶手整体展开宽度，设计时需匹配安装点位的基座间距，底部弯弧段的最低点与安装基面之间预留足够间隙，保证扶手翻折转动过程中不会与下方台面、舱体侧壁发生磕碰；杆件外表面做顺滑打磨处理，木质材质握持触感温和，低温环境下不会像金属扶手那样产生冰手感，铰接孔位可配套衬套降低转动磨损，长期翻折使用后仍能保持转动阻尼稳定，不会出现松垮晃动。

　　受力校核时重点关注三个位置：一是两端耳座的孔壁挤压强度，乘员全身重量借力抓握时孔壁不能出现压溃变形；二是弯臂转角处的弯曲应力，侧向推拉载荷下转角位置变形量需控制在允许范围；三是铰接销轴的剪切强度，保证冲击载荷下销轴不会发生剪断。整体结构无复杂异形曲面，加工时可通过实木弯制成型或者集成成型工艺制作，装配仅需穿装两根销轴与限位卡簧即可完成，后期维护更换也无需拆解周边大面积部件。
