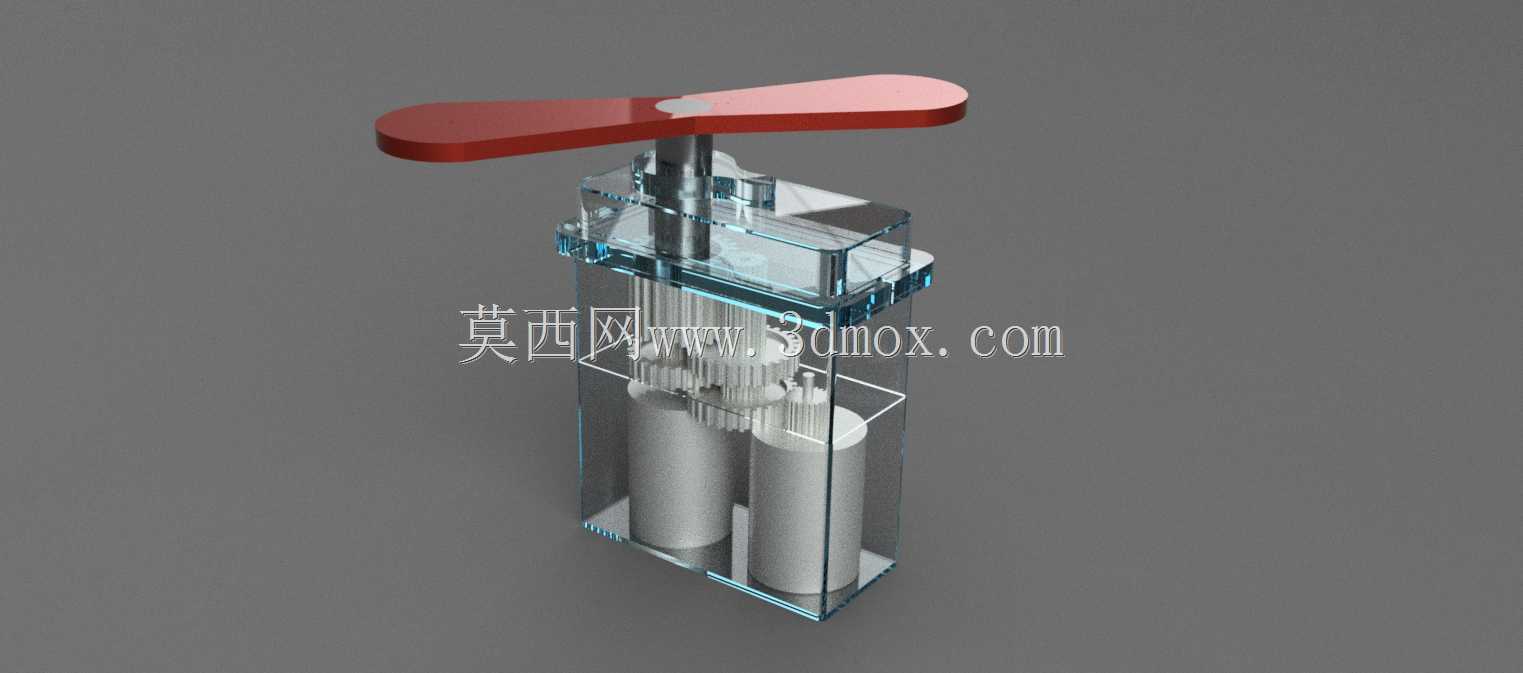

透明外壳手摇式伺服传动演示机构

这套传动演示结构，核心是通过外露的透明壳体，完整展现伺服类传动的动力传递路径，日常多用于职业院校的机械原理实训课堂，也会出现在工业展会的自动化技术展示区，方便参观者直观理解旋转输入到动力输出的转换逻辑。顶部的T型手摇柄做了圆弧过渡处理，握持施力时不会硌手，摇柄与输入轴的连接位置做了扁位定位，避免手摇过程中出现打滑空转的情况，输入轴向下延伸直接啮合第一组减速齿轮，齿轮组采用平行轴排布，每一级的传动比都经过匹配，手摇输入的低转速大扭矩，经过三级齿轮传递后，能够平稳输出到下方的两个动力输出端，可带动配套的负载做同步旋转运动。整个壳体采用透明亚克力材质拼接，所有齿轮的啮合位置、轴系的支撑点位都完全外露，不需要拆解结构就能观察到每一个零件的运动状态，壳体的边角做了45度倒角粘接，既保证了结构强度，也避免尖锐边角划伤操作人员。设计之初就考虑到了教学场景的使用需求，整体结构没有做多余的封闭包裹，轴系的支撑采用内嵌式铜套，长期反复手摇也不会出现轴孔磨损松旷的问题，两个输出轴的中心距按照标准伺服输出接口的尺寸做了匹配，可直接对接小型传送带、旋转工作台这类实训负载。安装边界上，整个机构的底座做了平整的安装面，四个角预留了沉头安装孔，可直接固定在实训台的铝型材面板上，不需要额外制作转接支架，整体高度控制在方便坐姿操作的范围，手摇柄的旋转半径避开了底座安装区域，操作时不会碰到台面上的其他实训配件。齿轮的齿形采用标准渐开线设计，啮合间隙控制在合理范围，手摇过程中不会出现卡滞或者反向间隙过大的问题，透明壳体上预留了注油孔，长期使用后可直接向齿轮啮合位置加注润滑脂，不需要拆开壳体维护。这套结构完全还原了伺服传动系统的核心减速逻辑，去掉了复杂的电控部分，纯机械结构就能展现动力传递的全过程，对于刚接触机械传动的设计人员来说，能快速建立起齿轮减速、扭矩转换的直观认知，也可作为小型自动化设备的手动动力输入模块，适配一些不需要电控驱动的简易工位旋转需求。
