航空喷气式涡轮动力装置结构展示

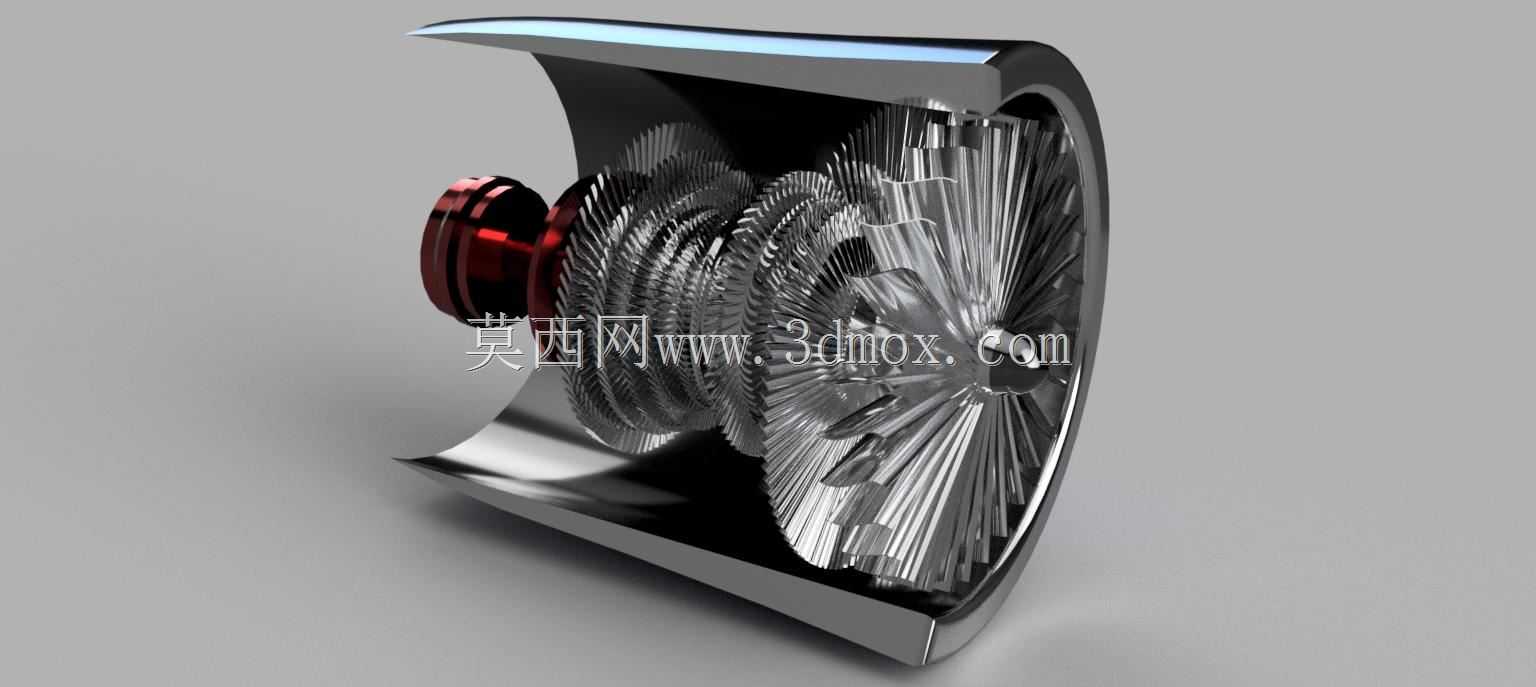

这款喷气动力装置的三维结构，完整还原了航空涡轮类动力核心的层级传动逻辑，在航空装备研发、教学演示、动力系统选型参考场景中都能发挥实际作用。从结构布局来看，模型剖开了外部机匣壳体，将内部多级压气机叶轮、涡轮盘、传动转轴、燃烧室衔接段的装配关系完全呈现，没有做多余的外观装饰，所有结构特征都对应实际航空发动机的装配逻辑。设计过程中优先还原了各级叶轮的叶片倾角差异，低压级压气机叶片弦长更大、扭转角度更平缓，负责大流量进气的初步压缩，高压级叶片排布更密集、叶型厚度更薄，适配高压比下的气流导向，每一级叶轮的轮毂与转轴的配合台阶都做了还原，能清晰看到轴向定位的凸台结构，对应实际装配中过盈配合加锁紧螺母的固定方式。外部机匣的剖切面做了等厚处理，还原了高温合金机匣的壁厚特征，进气端唇口做了圆弧过渡设计，避免进气过程中产生气流分离，尾喷段的收敛结构也对应实际推力输出的气流加速需求。从安装边界来看，模型保留了核心机的完整轴向尺寸，前端传动端的红色安装座还原了附件传动齿轮箱的连接接口，可对接燃油泵、滑油泵等附属附件的安装位，机匣外侧预留的安装凸台结构，对应实际装机时与飞机吊挂、管路支架的连接点位，各级叶轮之间的轴向间隙做了符合工程实际的预留，没有出现结构干涉的情况，能直观看到转子系统的动平衡避让空间。在实际工程应用中，这类剖视结构模型可用于新员工的动力结构培训，帮助设计人员快速理解多级压气机的气流压缩路径，也可作为航空类课程的教学演示载体，清晰展示喷气动力从进气压缩、燃烧膨胀到排气做功的完整流程对应的结构载体，叶轮部分的叶根榫头连接结构也做了细节还原，能看到叶片与轮盘的装配卡槽，对应实际生产中叶片可单独更换的维护需求，转轴中心的通孔结构还原了滑油流通的通道设计，对应转子系统工作时的润滑冷却路径，整个结构没有冗余的装饰特征，所有几何特征都服务于动力传递、气流导向、安装固定的实际功能需求。
