水龙头过滤器壳体注塑模具结构

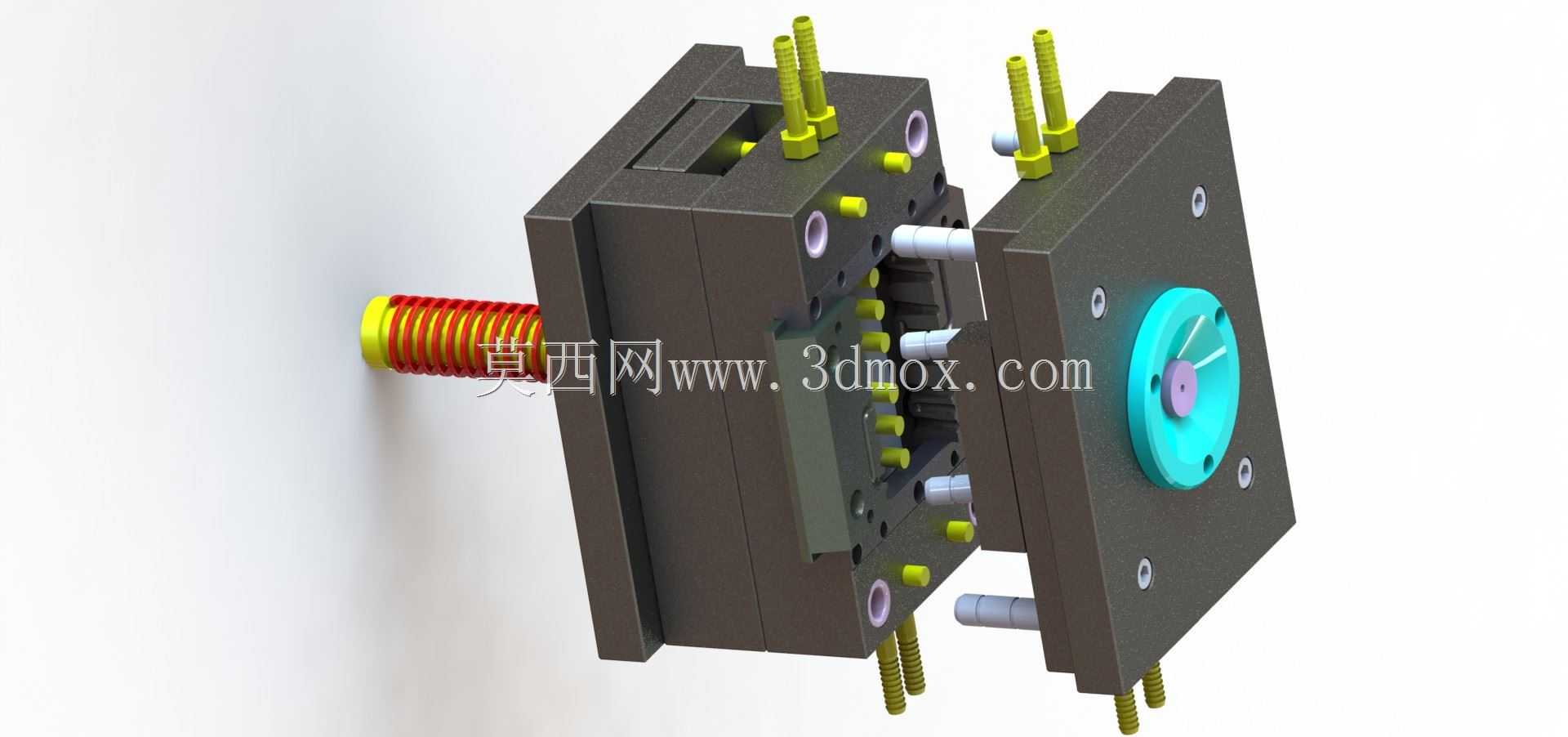

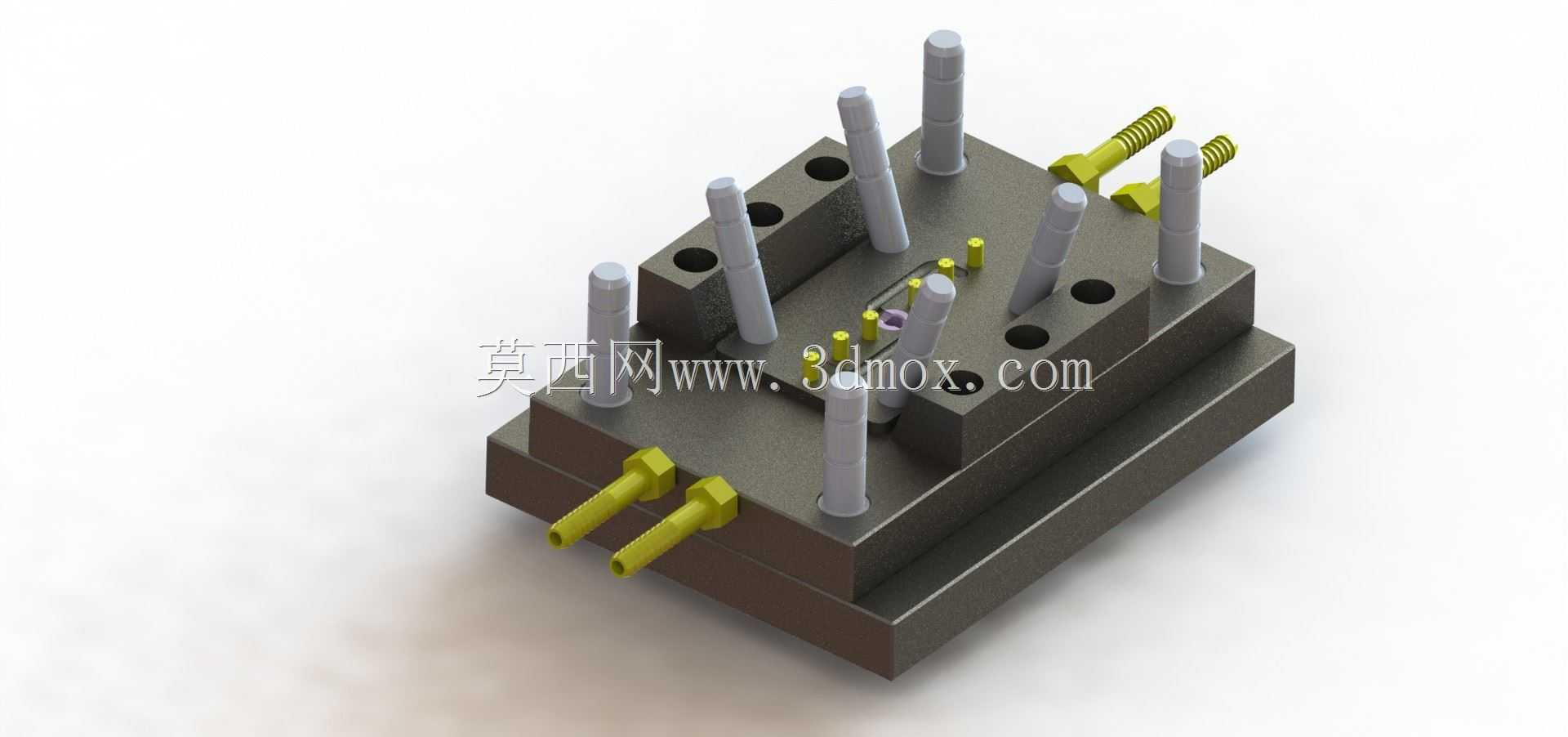

　　这套三维结构展示的是面向水龙头过滤器类塑料壳体生产的注塑模具，整体采用典型两板开模布局，重点呈现定模、动模、型腔型芯、导向件、冷却水路及顶出相关结构之间的配合关系。模型将模具沿开模方向分离展示，能够清楚看到成型区域内部的凹凸轮廓，适合用于分析小型塑料件在批量注射成型中的分型、排气、冷却和脱模逻辑。

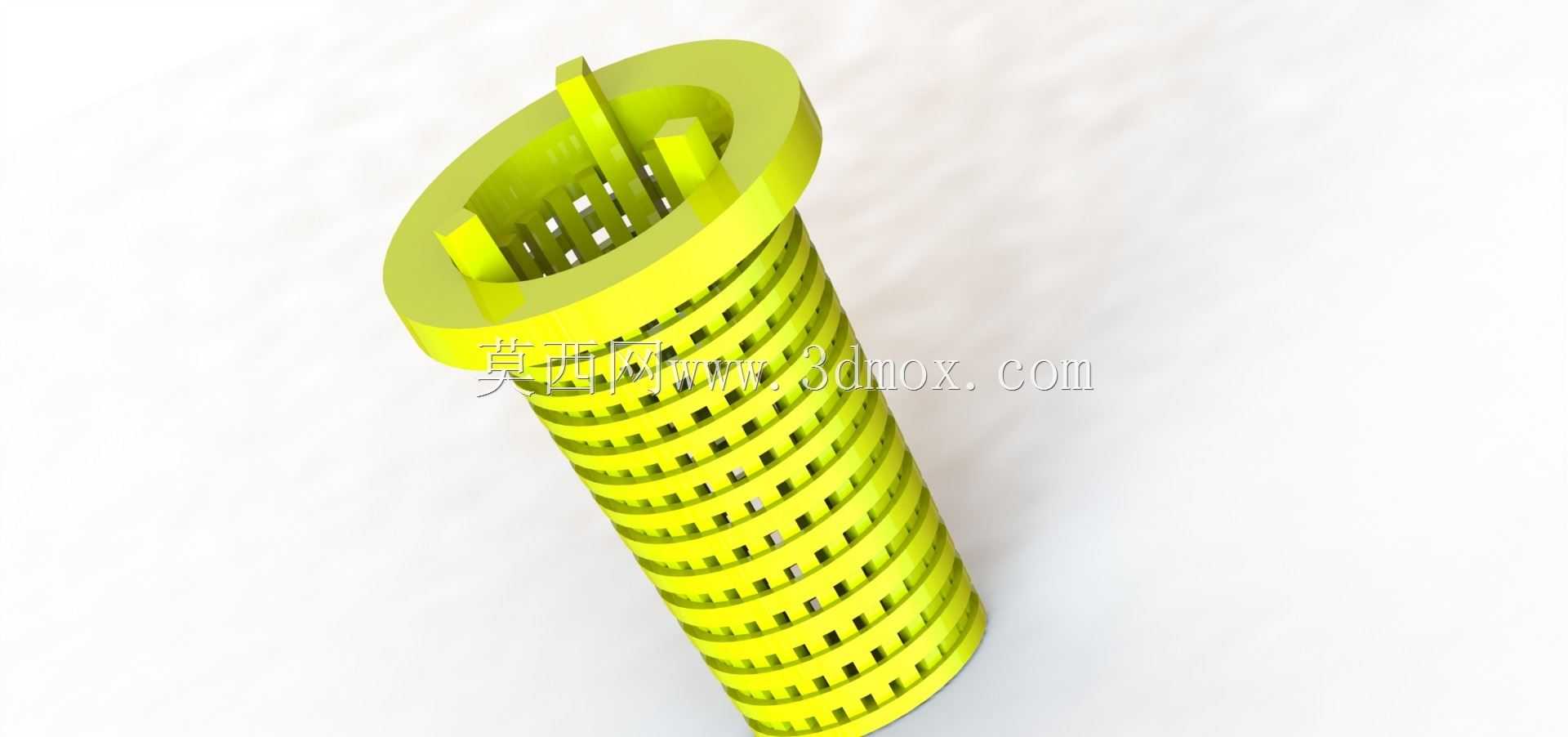

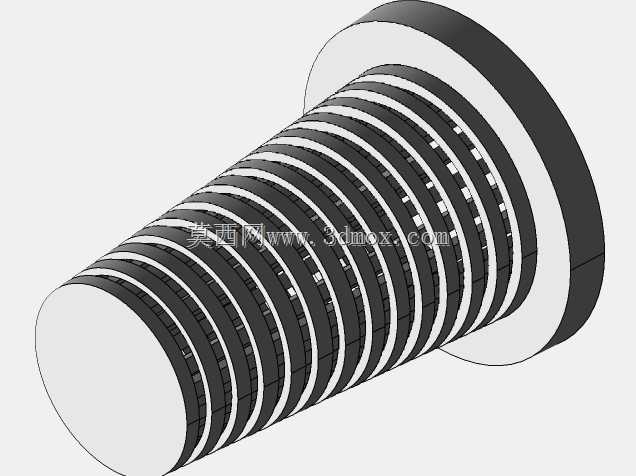

　　从实际应用场景看，这类模具主要服务于卫浴过滤组件、管路连接件或小型塑料外壳的量产。制品通常需要具备较稳定的外形尺寸、较好的表面一致性以及可靠的装配边界。过滤器壳体往往带有圆环端面、侧向孔位、加强筋或局部薄壁结构，模具设计时不能只关注外观造型，还要兼顾熔融塑料在型腔内的填充路径、保压压力传递以及冷却后收缩对尺寸的影响。该结构中将成型零件、模板和外部管路接头一并表达，便于工程师在方案阶段检查模具闭合后的空间干涉。

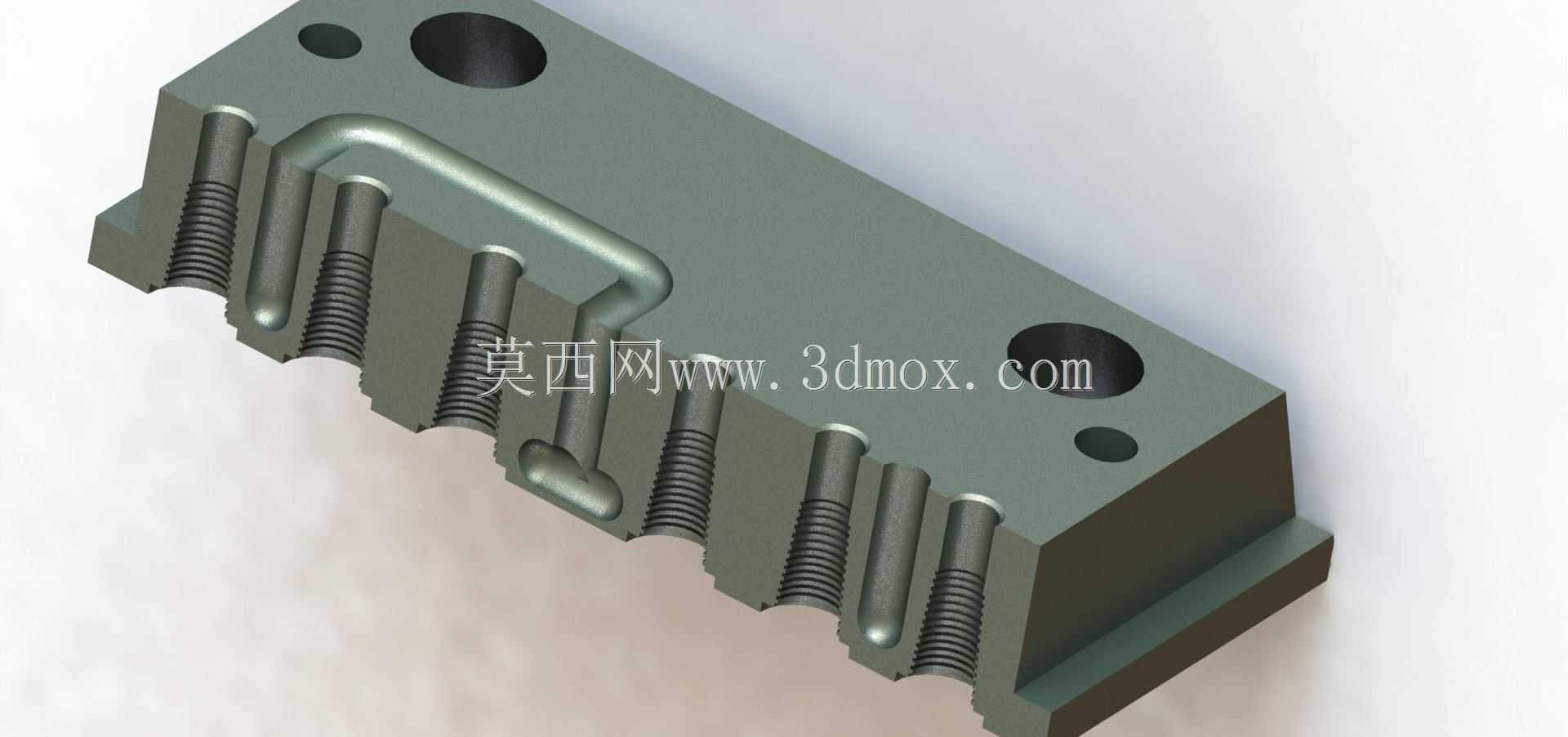

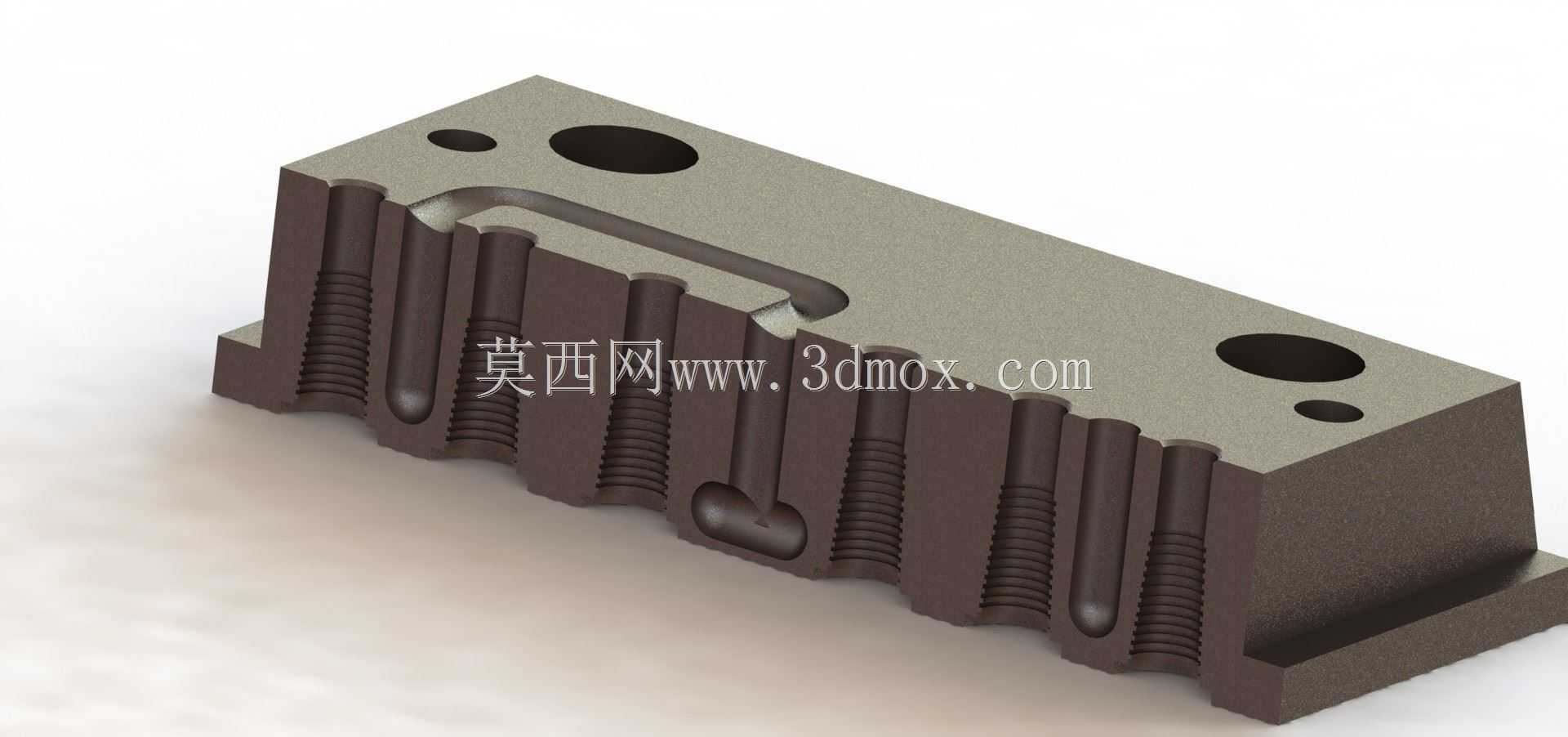

　　成型部分围绕制品几何形状展开。动定模分离后，中部可见多组成型柱位和凹槽，这些特征对应塑料件上的安装孔、定位槽、连接壁或加强结构。分型面选择在制品轮廓变化相对平缓的位置，使开模时制品能够随动模侧移动，再由顶出系统完成脱离。对于带圆形端面的壳体，圆形镶件区域承担主要外形成型，周边模板则提供支承与定位。局部细小柱位采用镶拼结构更有利于加工和后期维护，当某一型芯发生磨损或烧蚀时，可单独更换，不必整体返修模板。

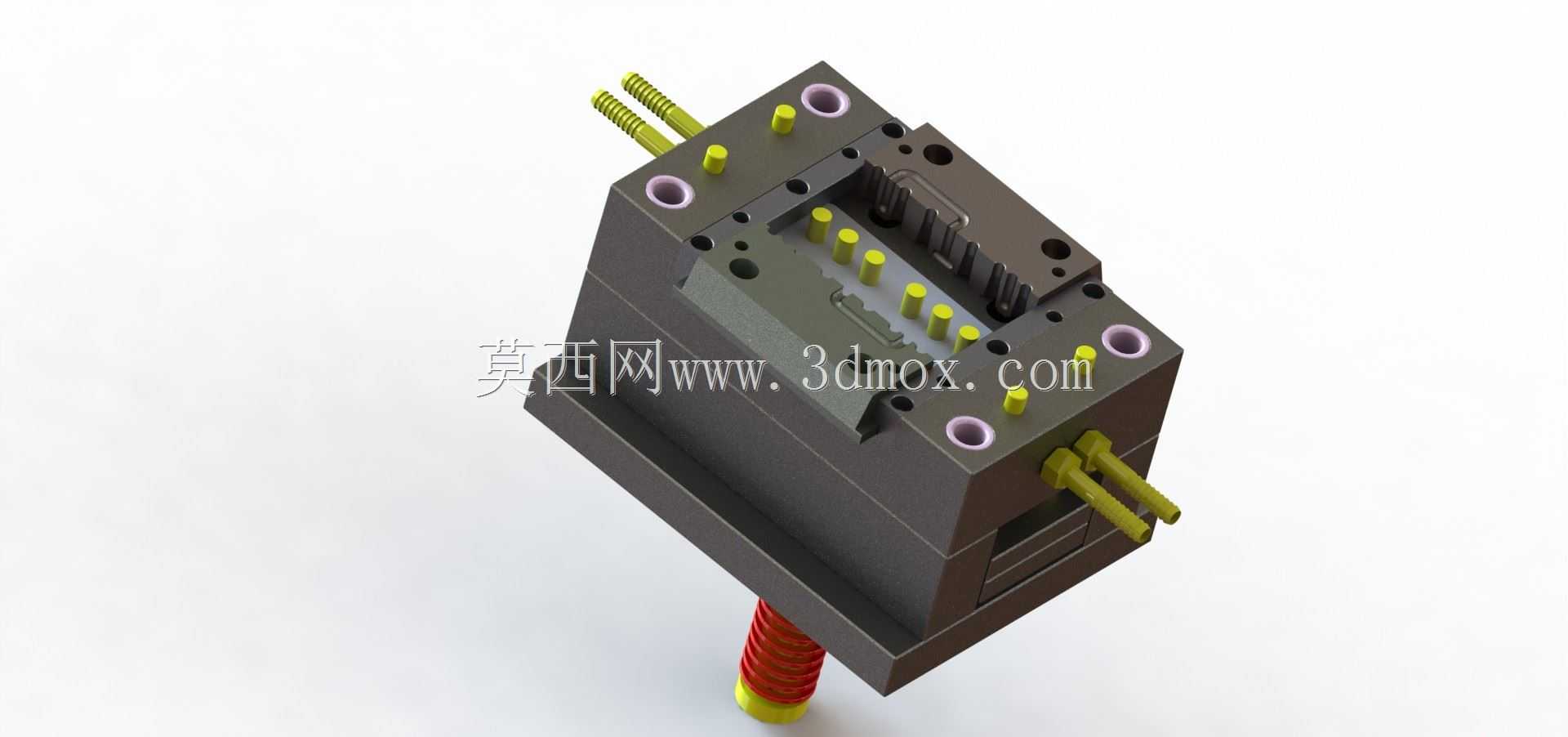

　　浇注与填充思路在模型中通过侧向连接结构得到体现。塑料熔体经主流道、分流道后进入型腔，在多腔或阵列布局下，需要尽量缩短各腔之间的流程差，使不同制品在同一注射周期内获得接近的填充状态。图中成型区域附近分布有多个黄色管路接头，代表冷却回路接入位置。冷却水道贴近型腔壁布置，可将注射过程中带入的热量快速带走；对于厚壁转折处和环形端面，冷却均匀性直接影响制品翘曲程度。若一侧冷却过快、另一侧温度偏高，壳体开模后容易出现圆度偏差或装配面不平。

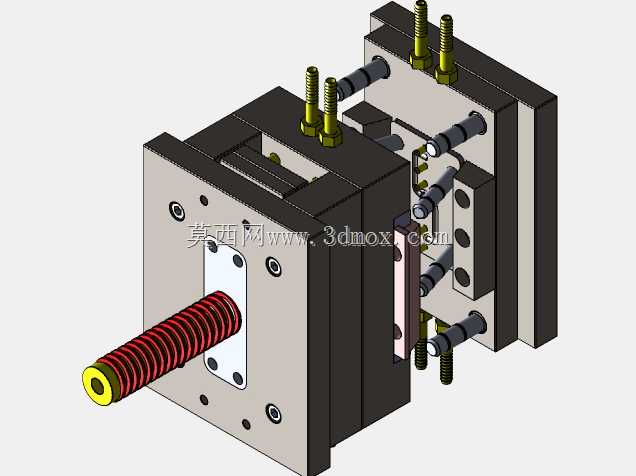

　　导向与支承结构采用多根导柱完成合模定位。导柱沿模板四角或对称位置布置，能够承受合模时的偏载，保证型芯与型腔之间的侧壁间隙均匀。模型中可见细长导向件贯穿模板，这对带有深腔或小型芯的模具尤其重要。注射时模腔内压力较高，若模板刚性不足，型腔可能发生微量胀开，导致制品飞边。因此模板厚度、支承柱排布和锁模力匹配都需要结合制品投影面积校核。

　　顶出设计需要避开制品薄弱区域。过滤器壳体通常壁薄、局部筋位多，若顶针集中在小面积平面上，脱模时可能产生发白、顶穿或变形。较合理的方式是在环形边缘、加强筋根部或受力面积较大的位置布置顶出元件，并使顶出力尽量对称。开模后，制品在包紧型芯的状态下被带动，随后由顶出系统沿开模方向平稳推出。对于内侧倒扣较浅的结构，可通过强制脱模或斜顶处理；若倒扣深度较大，则需设置滑块机构，以免拉伤塑料件。

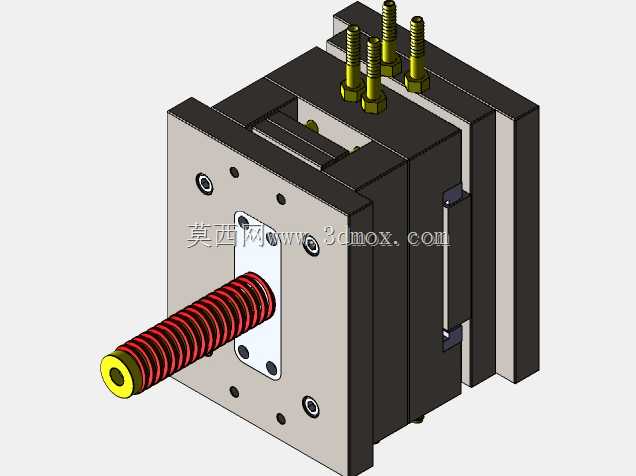

　　外形尺寸与安装边界方面，该模具属于中小型注塑模，整体长宽高需适配常见卧式注塑机的拉杆间距、最大模厚和最小模厚。模板外侧伸出的水嘴、油管和固定件会占用额外空间，吊装和上机时不能只按模板本体尺寸评估。定模侧需对准注塑机喷嘴中心，动模侧顶出孔位置要与机台顶杆布局匹配；冷却接头应朝向操作和维护方便的一侧，避免与机床安全门、机械手或料管发生干涉。

　　从建模角度看，分离式表达有利于检查分型线是否连续、镶件边界是否合理、水路是否穿越型腔或螺丝孔，以及顶针是否与冷却水道冲突。实际设计中，还需要结合制品材料收缩率放大型芯型腔尺寸，并对密封面、配合柱位和螺纹连接区域预留装配公差。整套结构强调的不是单一零件造型，而是塑料从进入模具到冷却顶出的完整成型逻辑，可为卫浴过滤器壳体类制品的模具方案评审、结构教学和三维设计参考提供直观依据。
