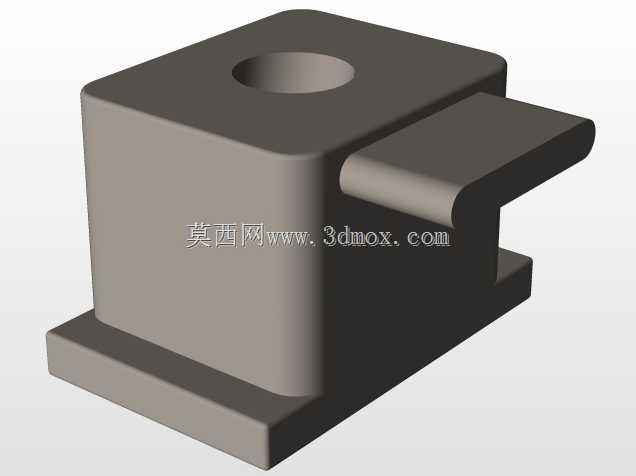

手机保护壳精密注塑成型模具结构

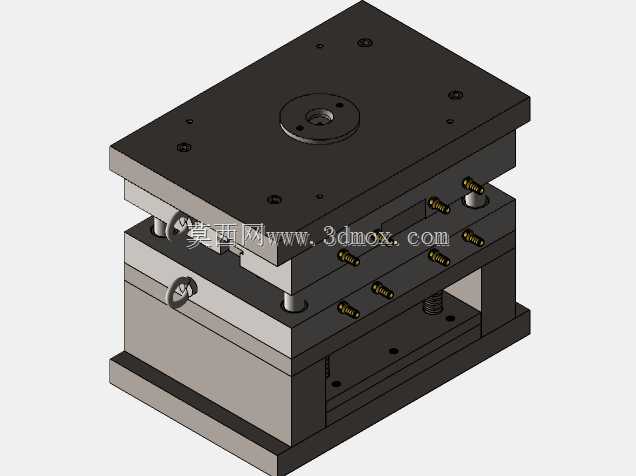

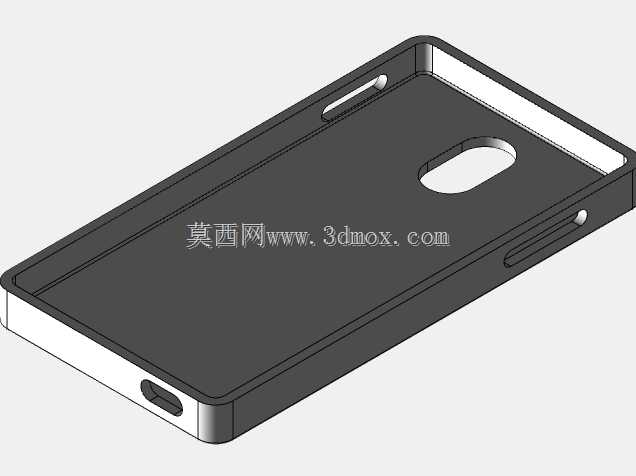

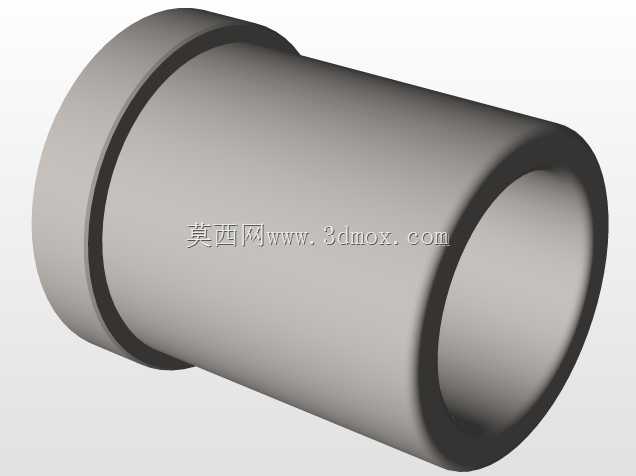

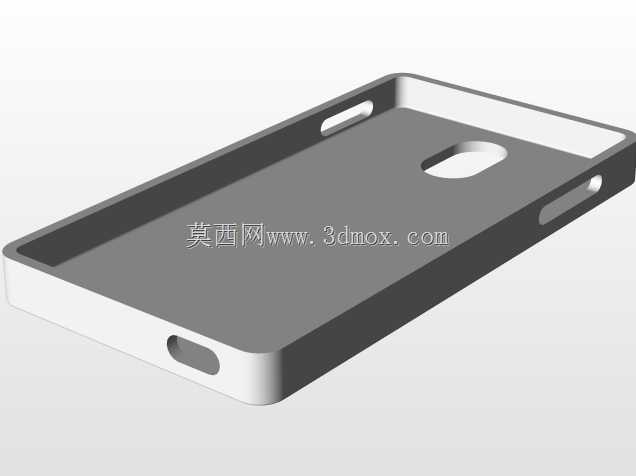

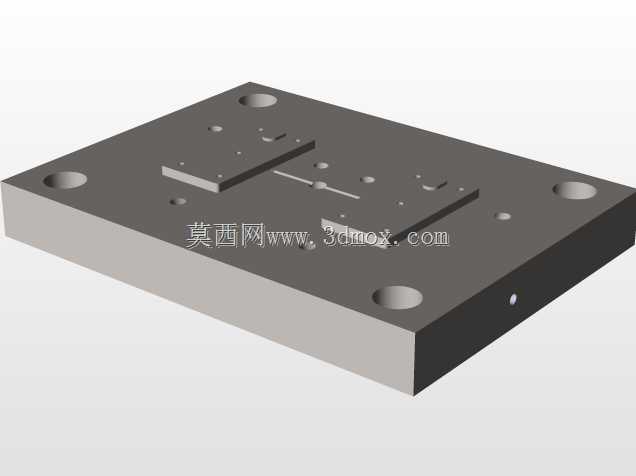

　　这套模具针对消费电子领域薄壁塑胶件的量产需求开发，核心服务于手机后盖类外观塑胶件的注射成型工序，适配常见的卧式注塑机安装规格，可直接对接量产车间的常规成型设备，无需额外改装机台固定板。从结构布局来看，模架采用标准两板模派生结构，分型面沿手机盖的周圈轮廓做贴合封胶设计，封胶面预留0.02mm的预压量，避免长期生产后出现飞边缺陷；动定模的导向依靠四角的导柱导套完成，导套内置石墨润滑槽，可减少连续开合模过程中的磨损，延长模架的维护周期。

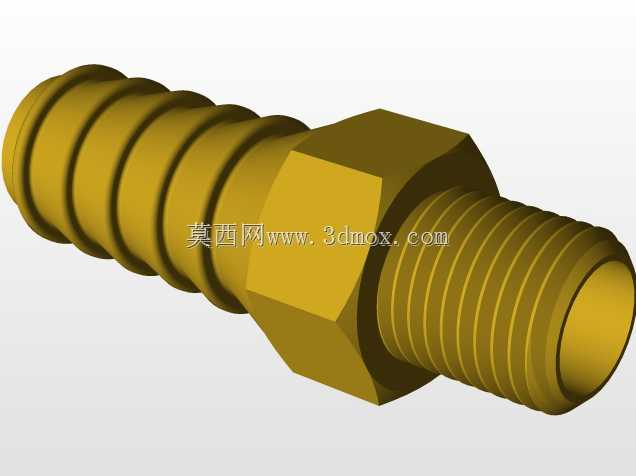

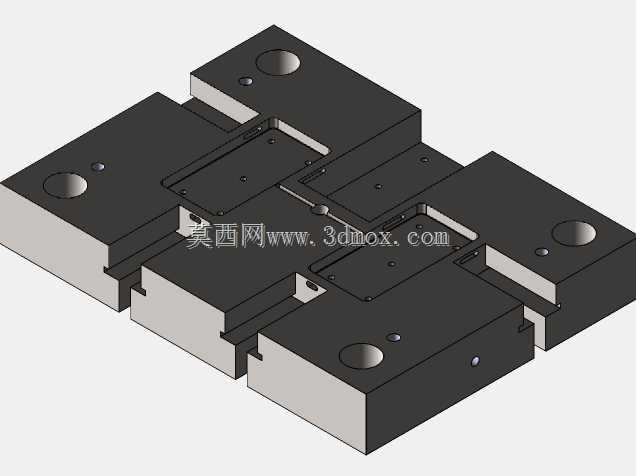

　　成型部分的型腔直接贴合手机盖的外观面做抛光处理，表面粗糙度达到Ra0.8级别，可直接产出具备亮面外观要求的塑件，无需后续额外抛光工序；型芯侧对应手机盖的内圈结构，做了均匀的冷却水道排布，水道距离型腔壁的距离控制在12-15mm区间，保证成型过程中型腔各区域温度差控制在5℃以内，减少塑件因冷却不均产生的翘曲变形，尤其是手机盖这类薄壁长条形件，均匀冷却是控制平面度的核心要素。顶出结构采用顶针+顶板的组合顶出方式，顶针排布在塑件的内圈非外观区域，避免顶出痕迹残留在产品外表面，同时顶针的直径根据排布位置的空间做适配，靠近侧壁的位置选用直径2mm的细顶针，平面区域选用直径4mm的顶针，保证顶出力均匀分布，不会顶穿薄壁塑件。

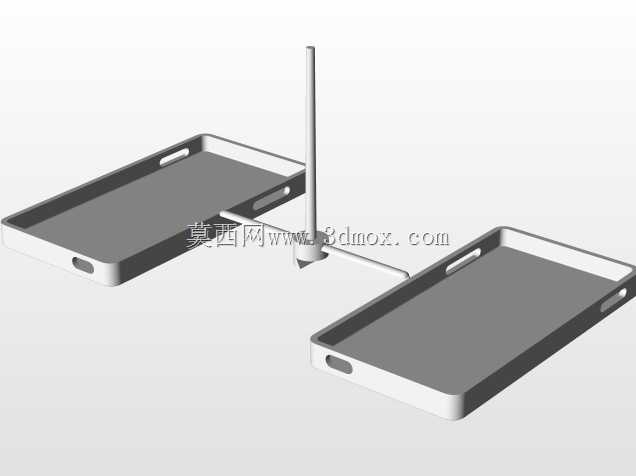

　　模具的浇注系统采用侧浇口进料，浇口位置设置在手机盖的侧边非外观区域，成型后可通过人工或简易工装快速去除浇口残留，不会在外观面留下痕迹；流道截面采用圆形设计，减少熔料流动过程中的压力损失，适配ABS、PC这类常用手机壳塑胶原料的充模要求，熔料从浇口进入型腔后可在3秒内完成整个型腔的填充，避免出现缺胶、熔接痕等成型缺陷。排气结构开设在分型面的熔体流动末端，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现熔料溢出产生飞边的问题。

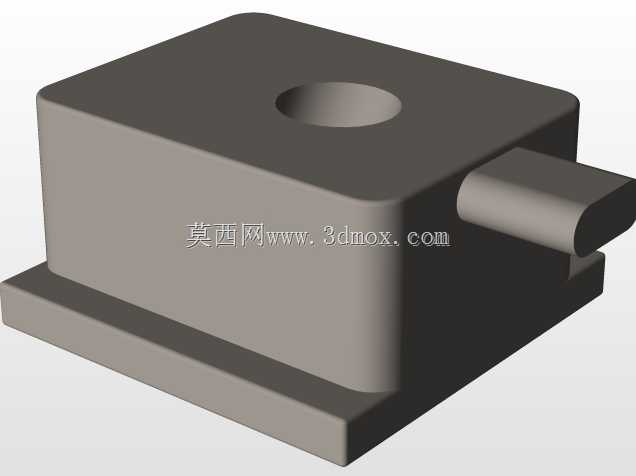

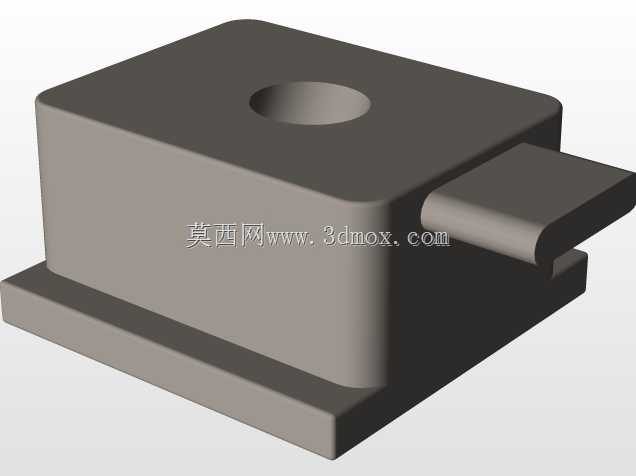

　　安装边界上，模具的定模侧定位圈采用标准100mm直径规格，可直接适配大部分卧式注塑机的定位孔，浇口套的球面半径匹配注塑机喷嘴的R尺寸，保证射胶过程中不会出现漏胶问题；动模侧的顶棍孔位置符合标准模架的排布规格，可直接对接注塑机的顶出杆，无需额外加工连接结构。模具的整体闭合高度控制在常规注塑机的容模范围内，开模行程预留足够的取件空间，开模后动定模之间的距离可满足人工或机械手取件的操作需求，不会出现取件干涉的问题。

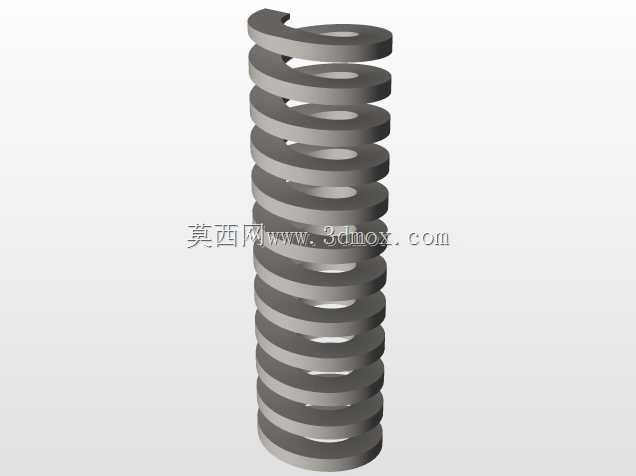

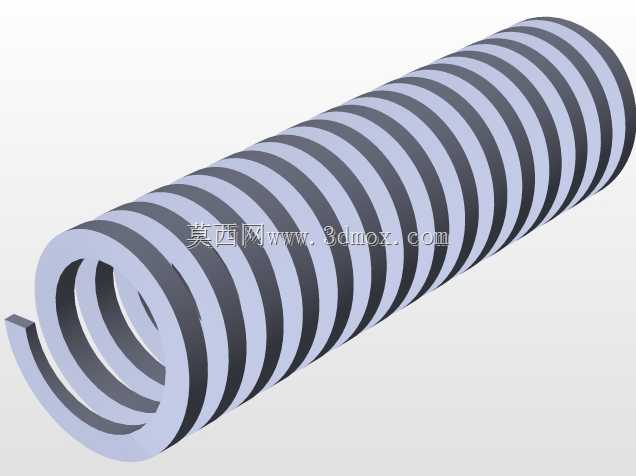

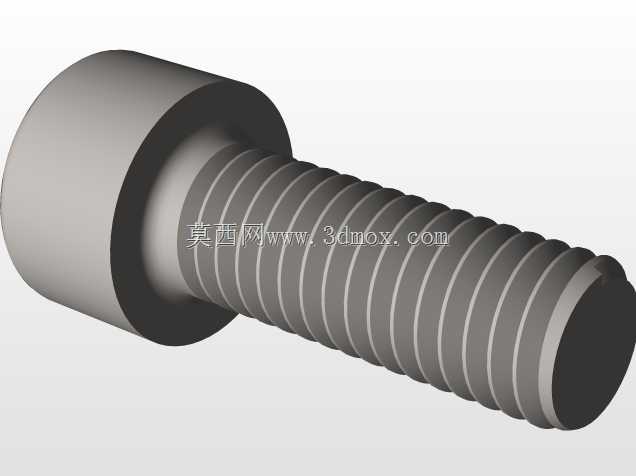

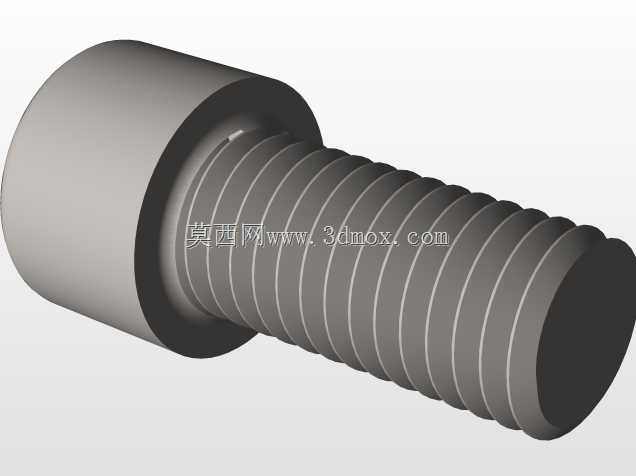

　　在实际生产场景中，这套模具可适配单班千件级别的量产节奏，模具的易损件如顶针、导套等都采用标准件规格，车间备件库可直接调取更换，减少停机维护时间；复位弹簧采用矩形截面弹簧，复位力充足，可保证合模过程中顶出板先回到初始位置，避免顶针与型腔碰撞损坏。日常生产中只需定期清理分型面的残留塑胶、检查冷却水道的通畅情况，即可维持稳定的成型精度，产出的塑件尺寸公差可控制在±0.05mm以内，满足手机后盖类产品的装配公差要求，可直接与手机中框完成适配组装，无需二次修配。
