气动冲头冲压执行组件结构设计

　　这套气动冲头执行组件面向小型冲压工位的轻量化改造场景，常见于消费电子小件冲切、薄金属片压合、塑胶件水口冲断、标签模切以及通讯零部件装配线中的局部压装工序。整机结构没有采用大型压力机的厚重闭式床身，而是以C型悬臂机架承载冲压动力，在保证冲头正下方作业空间开放的前提下，让操作人员可以从三个方向取放工件，也便于将整组机构直接固定在流水线侧边、回转工作台旁或者专用工装底板上。

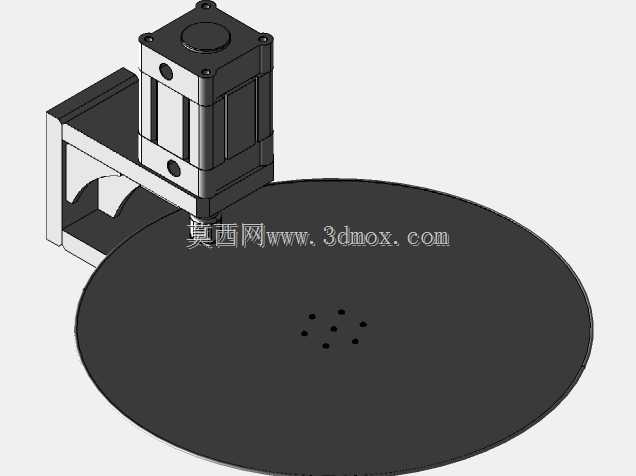

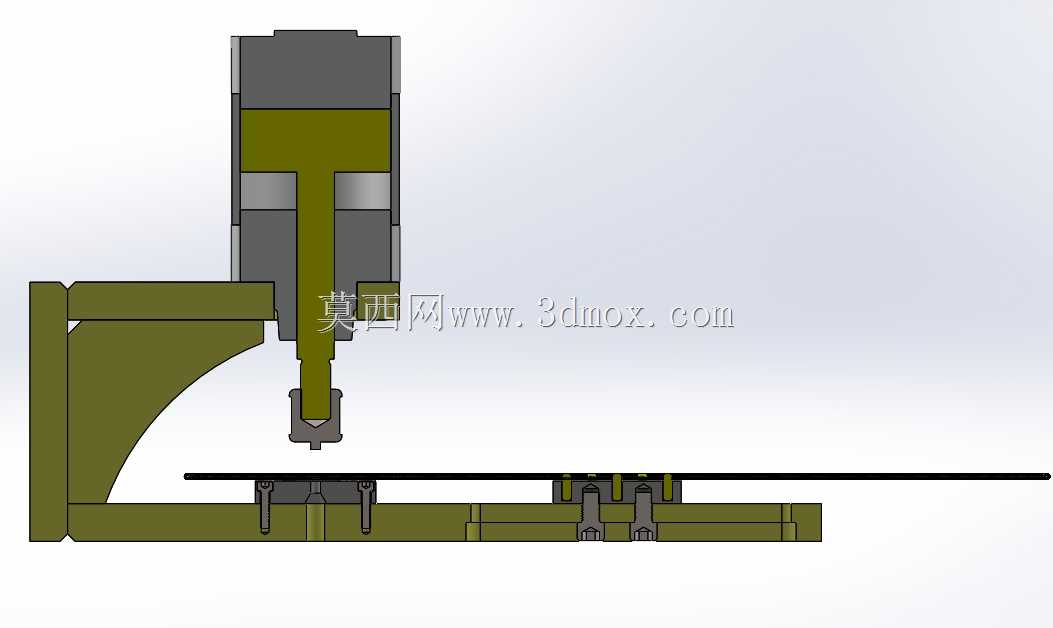

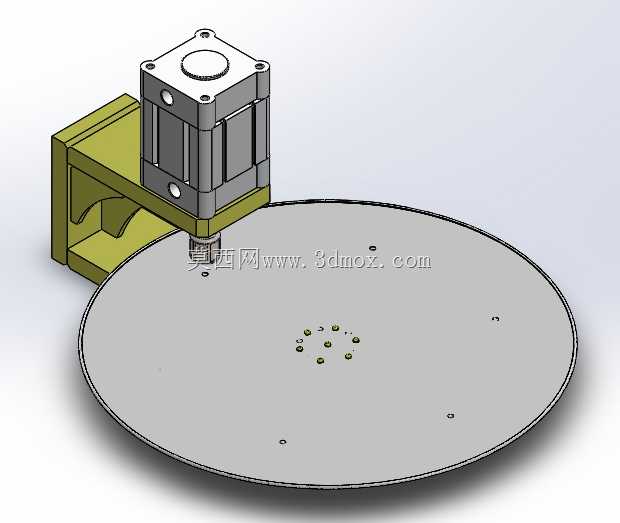

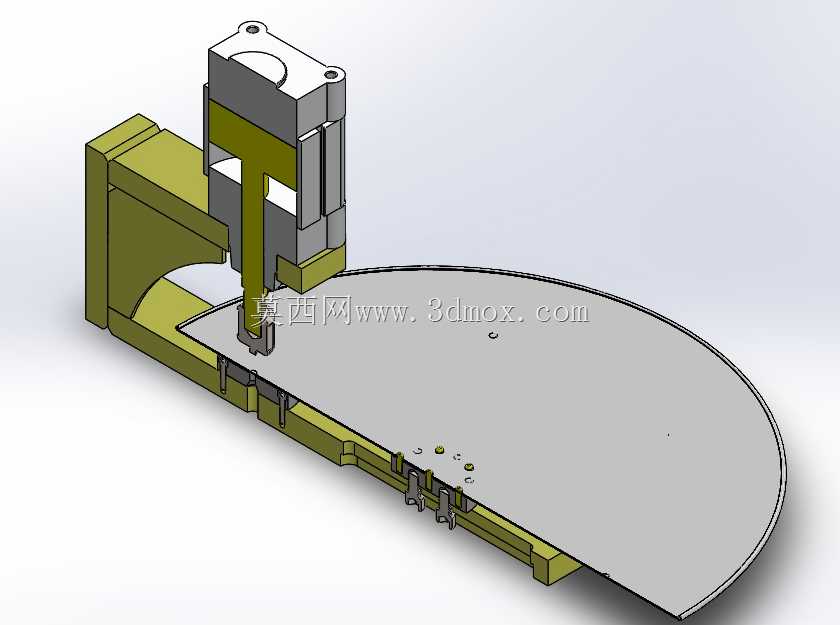

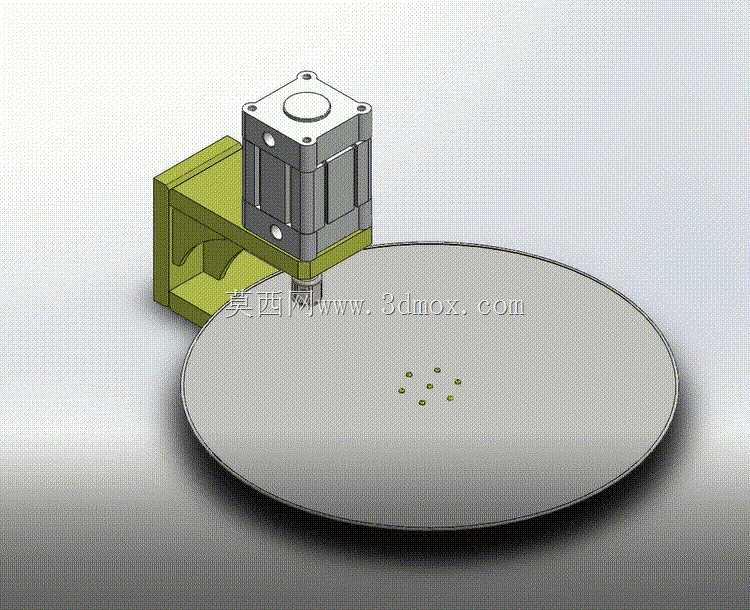

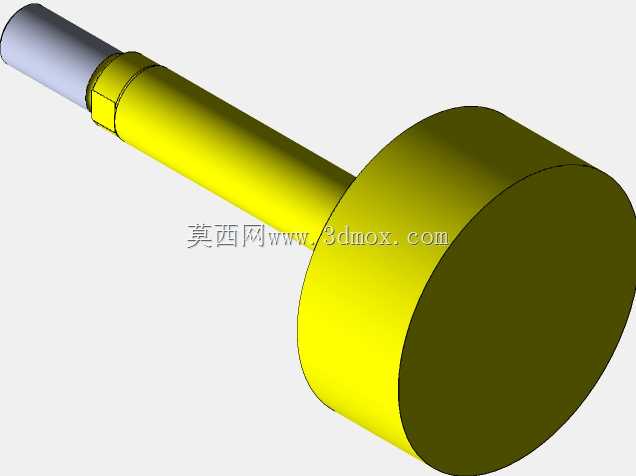

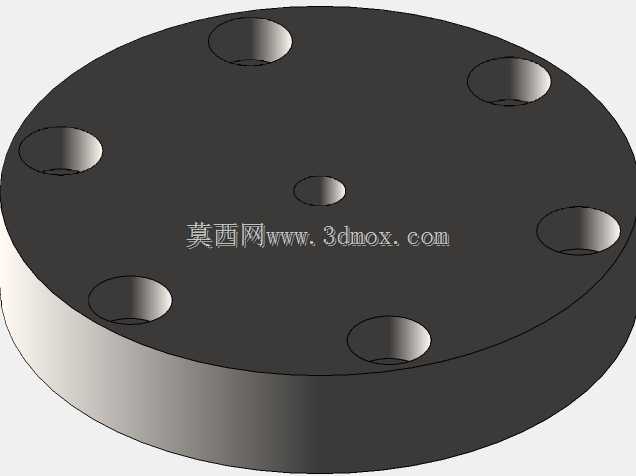

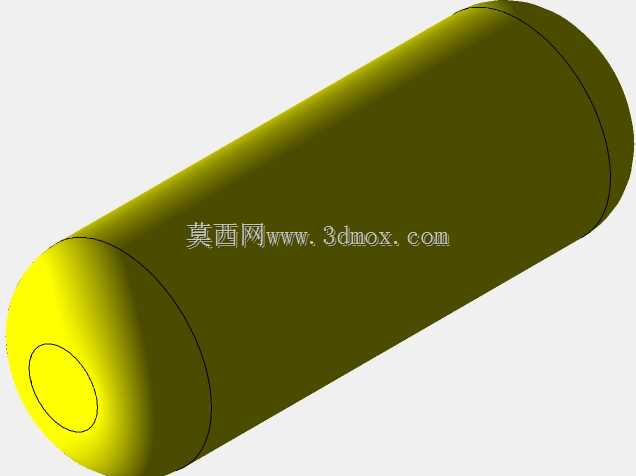

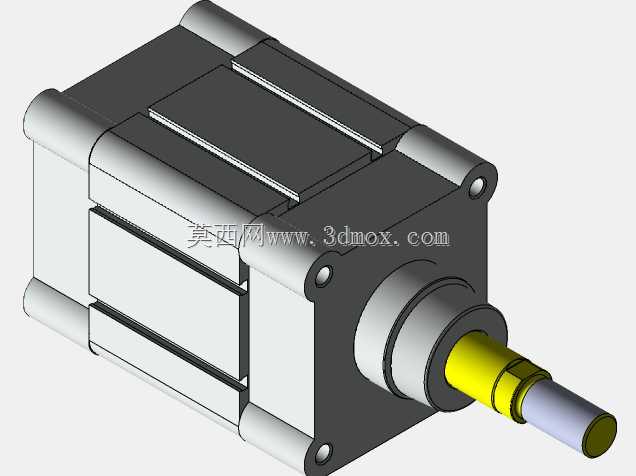

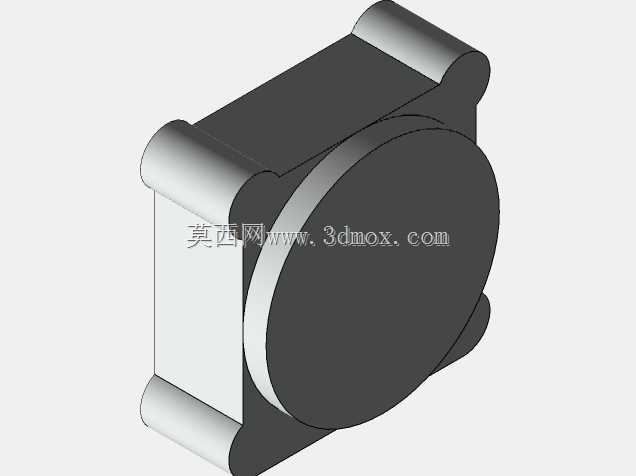

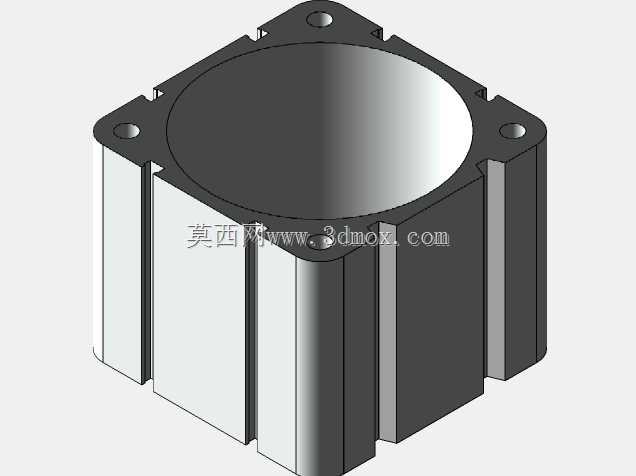

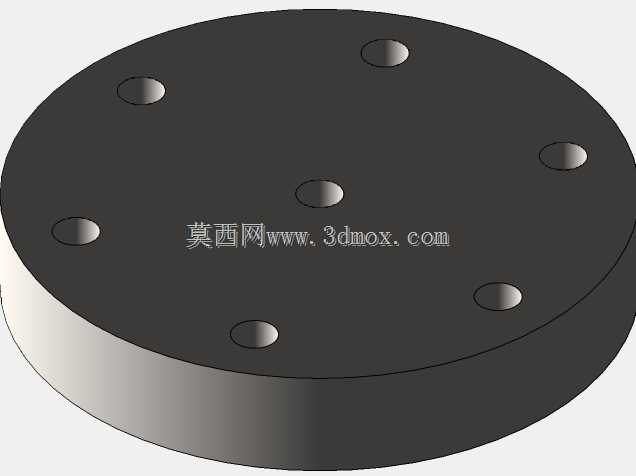

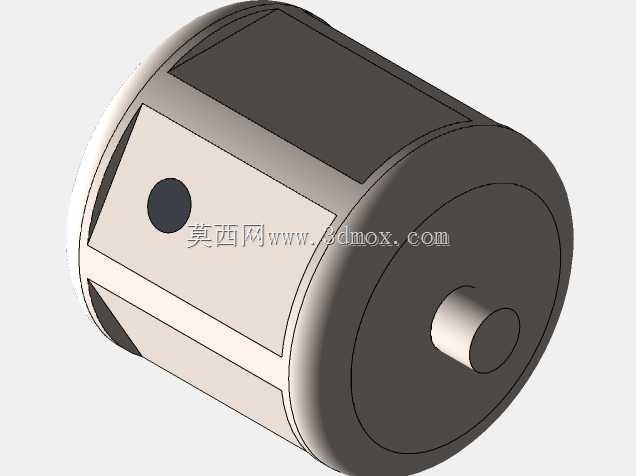

　　从实际用途看，该组件的核心任务是把气动活塞的直线推力稳定传递到冲头端部，完成短行程、高频次的下压动作。上部缸体部分集成活塞与导向腔，压缩空气进入后推动活塞杆下行；活塞杆下端连接冲头安装位，可根据工艺更换冲针、切刀、压块或成型头。机架后侧立板与下部水平托板通过折弯加强结构连成一体，C型开口正对冲压区域，使长条料带、大尺寸平板工件或异形壳体都能伸入开口下方，不必受封闭工作台面限制。图中下方大面积平板模拟的是工件或载具轮廓，冲头落点靠近板边，说明该结构尤其适合边缘冲孔、局部铆压和连续料道送料后的步进冲压。

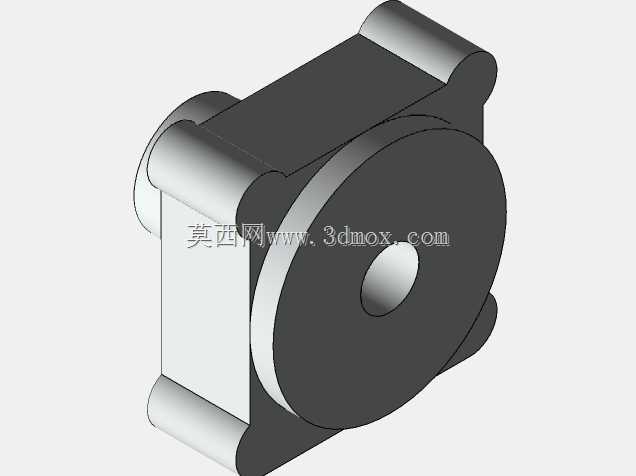

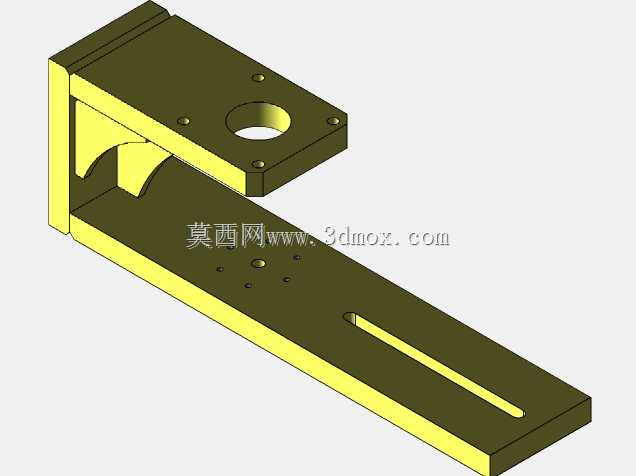

　　设计思路上，组件优先控制冲头导向精度与机架变形量。缸体两侧设置加厚安装耳，通过紧固件与立板连接，保证动力单元在反复冲击下不发生偏转；活塞杆与冲头连接段采用紧凑过渡，减少悬伸长度，从而降低侧向弯矩。下部托板并非简单平板，其内侧布置有加强筋和定位安装面，冲头正下方对应承受冲切反力的区域进行了局部加厚；托板边缘预留的小孔和槽位可用于安装卸料板、导料板、传感器支架或工件定位销。冲压时，工件放置在下模支撑面上，冲头下行完成冲切或压装，回程依靠气缸内部复位或外部弹性件带动，动作链路短，维护点集中。

　　外形与安装边界方面，整组机构呈立式C型布局，上部缸体宽度决定动力段占地，下部托板沿送料方向延伸较长，适合承接平板类工件；高度方向主要由气缸行程、冲头夹持长度和下模厚度共同决定。现场布置时，需要在冲头正下方保留与C型开口等高的取放空间，在缸体后侧预留气管接头、电磁阀和调速阀的安装与走线位置，在托板底部留出紧固件操作空间。若接入自动线，托板侧面可安装送料导轨，冲头附近布置到位检测开关，机架背面通过螺栓与铝型材工作台或钢制方管机架连接。

　　结构建模时需要重点核对几条配合关系：活塞轴线与下模支撑面的垂直度直接影响冲头磨损和切口质量；C型开口高度要满足工件取放，同时不能因开口过大导致机架在额定冲压力下张口；冲头下行极限位置应与下模型腔保持合理切入量，避免硬碰撞；气管接口方向应避开工件送料路径。对于薄料冲切，还可在冲头周围增加弹性压料板，使材料在剪切前被压紧，减少翘曲和毛刺；对于压装工序，则可在气缸气路中增加调压阀与节流阀，通过控制压力和下行速度适配不同过盈量。

　　该组件的优势在于结构开放、行程调整方便、动力源清洁，适合不适合配置大型冲床的零散工位。它既可以作为独立小型气动冲床使用，也可以作为自动化专机的一个冲压执行模块。工程师在选型或改型时，应结合实际冲压力、工件厚度、冲切刃口形状、节拍要求和安装空间，对缸体直径、活塞杆直径、机架板厚、C型喉深以及下模支撑面积进行复核；当冲点远离机架立面时，喉深越大，机架弯矩越明显，此时不能只按气缸理论推力计算，还需评估悬臂变形对冲头间隙的影响。整体模型把缸体、活塞、冲头、C型机架、下托板和定位特征完整表达，可直接用于工位布局校核、气路方案讨论、非标工装改型以及冲压动作原理演示。
