长条形尖顶防护舱体钣金结构

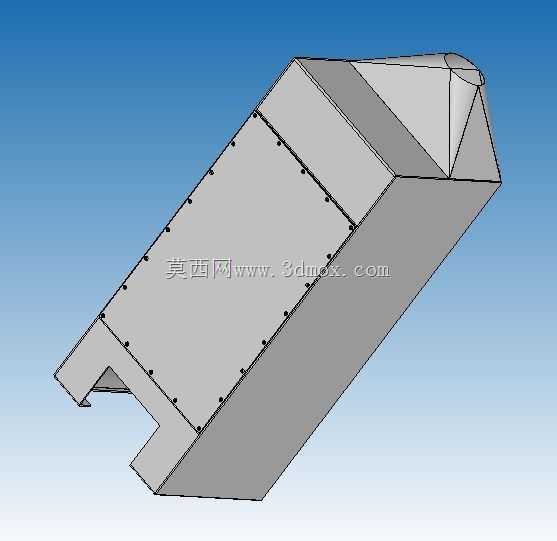

　　该结构呈现为一种长条形舱体式防护部件，整体沿长度方向延伸，一端设置多面收束的尖顶造型，另一端保留开口与侧向安装边，适合在户外通信、临时监测、边缘计算节点或小型设备集成场景中作为外部承载壳体使用。舱体的主体轮廓接近矩形截面，侧壁平直，便于内部布置电路板、电源模块、天线转接件、线束和固定支架；尖顶部分通过多个斜面交汇，既改变了端部迎风形态，也可减少雨雪、积尘在顶部停留的时间。

　　从结构形态看，外壳更偏向钣金折弯与拼焊组合思路。长侧面上分布有规律的连接点，这些点位可对应侧板拼接螺钉、铆钉或焊接定位位置，使多块板件在装配后形成稳定箱体。侧面靠近开口处设有折边和缺口，缺口并非装饰特征，而是为安装基座、管线引入或设备插接预留边界。实际建模时需要重点控制开口端的内净尺寸，因为内部模块通常先完成堆叠，再从开口端推入或吊装就位；若折边回弹或板厚补偿处理不当，容易造成端部干涉。

　　舱体的外形尺寸关系以狭长布置为主，长度明显大于宽度和高度，这种比例适合沿墙面、塔架平台、管廊侧面或设备机架外侧安装。尖顶端部不宜承担主要载荷，设计上应将固定约束集中在下部和开口端附近，例如通过底部折边、侧向耳板或内部加强梁与基础连接。若用于通信设备防护，底部需要预留电缆进线口、接地柱安装面和维护开门位置；若用于野外检测单元，则可在平直侧板上增加观察窗、通风栅或天线支座，但开孔后应在孔周增加补强折边，避免薄板局部振动。

　　建模过程中，主体可先由矩形壳体拉伸得到基础容积，再通过切除、倒角和斜面命令形成尖顶。尖顶处多个平面交汇，棱线应保持连续，折弯件需要区分真实折弯圆角与焊接拼缝；若采用薄板加工，尖角位置不宜直接做成完全尖锐的内拐角，应结合工艺留出焊缝、密封胶槽或折弯半径。侧板上的连接点建议采用阵列方式建立，但不能只按外观等距处理，还要兼顾内部框架立柱位置，使外板紧固件能够落到内部支撑件上，而不是单纯固定在薄蒙皮上。

　　安装边界方面，舱体下部的突出折边可作为定位和承力面，侧向缺口则提示外部连接件可能从下方或侧方进入。工程布置时，应在模型中同步检查舱体与基础支架、进线弯头、检修门开启轨迹之间的间隙。长条形壳体在风载或侧向碰撞下容易绕底部固定点产生弯矩，因此底部连接孔间距不宜过窄，内部靠近固定点的位置可设置加强角件。尖顶虽然具有导流和排落物作用，但若需要在顶部安装警示灯、天线或吊环，必须把载荷通过独立立柱传递到主框架，不能仅依赖斜面蒙皮承载。

　　该类结构的功能核心在于为内部设备提供封闭、可维护、可固定的外部空间。平直大面便于贴装标识、保温层或防晒涂层；规则的侧板连接点有利于拆装修理；端部尖顶则让整体在露天环境中具有更明确的朝向和导流特征。结构设计时应把内部设备包络、密封路线、检修方向和基础安装面同时纳入三维校核，使外壳不仅满足外观造型，也能在实际通信或监测站点中完成防护与承载任务。
