多层立体回转式机械停车库结构

　　这套立体停车结构的建模工作，最初是从老旧商圈地面停车缺口的现场测绘切入的。当时项目地块是一块进深不足二十米、面宽刚过十八米的狭长闲置空地，周边紧邻建成超过二十年的居民小区与临街商铺，地面常规划线停车最多只能容纳8台小型乘用车，高峰时段周边道路违停排队长度经常超过百米，消防通道占用的隐患长期无法解决。最初的平面排布方案推演了四轮：垂直后退停车的通道需要留足6米转弯半径，斜列45度停车虽然压缩了通道宽度，但单车位进深占用过大，狭长地块的空间利用率始终卡在35%以下。后来才把思路转到垂直向堆叠+回转输送的组合逻辑上，把车辆停放的载车板沿环形排布轨迹做分层布置，中间预留贯通的升降回转核心腔，不需要每一层都设置独立的行车通道，所有车辆的存取动作都由核心位置的回转搬运机构完成。

　　从实际使用场景来看，这类停车结构最适合落地在用地红线紧张、无法开挖深基坑的建成区：既有小区的边角空地、写字楼地下车库的剩余异形区域、商圈配套的地面停车扩容区，都不需要对原有场地做大规模土建改造，只需要在硬化地面上做预埋锚点，就能完成整套钢结构框架的拼装。和普通升降横移类停车设备相比，回转式布局的存取逻辑有明显区别：普通横移车位需要预留至少一个空载车板作为横移动作的避让空间，车位数量越多，空移的连锁动作步骤就越长，高峰时段存取排队等待时间会被拉长；而回转核心腔可以同时完成升降、周向旋转两个维度的动作，目标载车板可以直接沿环形轨迹被输送到地面出入口位置，中间不需要其他车位做联动避让，单台车的平均存取耗时可以控制在一分钟以内，早高峰集中出车、晚高峰集中存车的场景下通行效率优势非常明显。

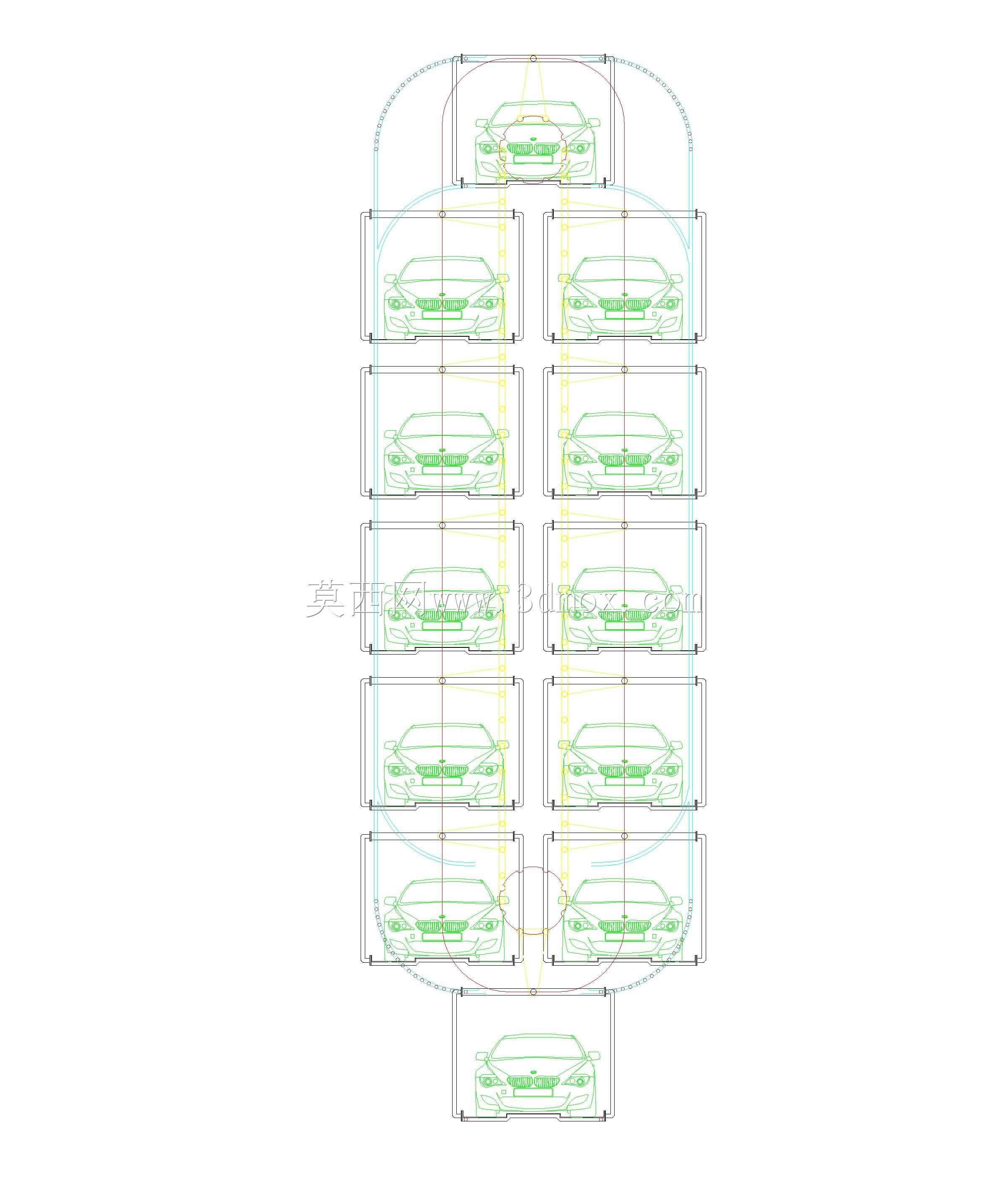

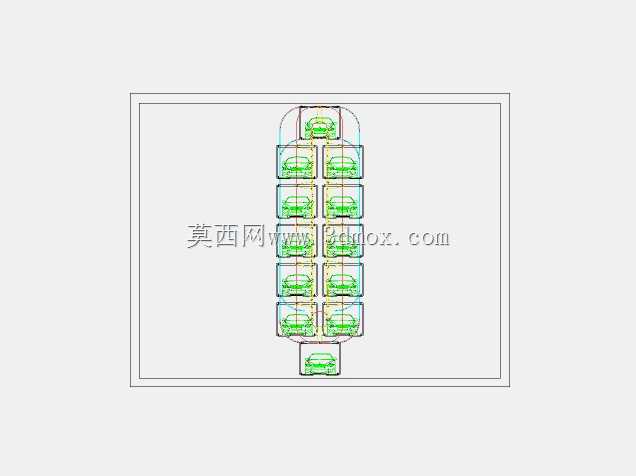

　　结构建模过程中首先锁定的是载车板的边界尺寸：适配常规小型乘用车的轮距、轴距参数，载车板有效停车宽度设为2.5米，长度5.3米，载车板边缘向上翻起30mm的挡边，避免车辆停放过程中轮胎偏移滑脱；载车板表面做防滑花纹凸起，两侧设置可调式车轮挡块，适配不同轴距的家用轿车、小型SUV。每层停车区域的净高控制在2.1米，既满足普通乘用车1.55米以内的车高通行要求，也不会因为层高冗余过大浪费竖向空间，整套结构总高度控制在11米以内，不需要突破周边建筑的日照遮挡限制，落地审批的阻力大幅降低。环形排布的载车板分两列沿核心腔左右对称布置，图中可见的排布层级一共6层，每层左右各设置2个停车泊位，顶层和底层的环形弧段位置额外各布置1个泊位，整套结构满负荷状态下可以容纳13台乘用车，同等占地规模下的停车容量是地面平面停车的1.6倍以上。

　　核心回转机构的安装边界是建模时反复校核的重点：核心腔的内径预留3.2米，容纳回转支承、升降导向导轨、载车板交换叉臂的全部安装空间，回转支承的底部锚点直接和场地混凝土基础预埋钢板连接，基础的动载荷校核按满载车辆2.2吨、机构启停冲击系数1.3倍取值，框架立柱采用H型钢拼接，立柱之间的横向支撑每隔2.2米设置一道，避免高层载车板存取动作时出现框架晃动。车辆出入口设置在结构首层的正前方，出入口位置安装光电检测传感器，车辆驶入载车板停稳、拉手刹、后视镜折叠完成后，检测信号触发机构才会启动，避免超长、超宽车辆误入造成卡滞。

　　建模时还特意把所有钢结构件的连接节点做了拆分：立柱和横梁之间采用高强螺栓拼接，不需要现场焊接作业，整套设备的现场安装周期可以压缩到7天以内，后期如果地块规划调整，所有构件都可以拆解转运到其他场地重新组装，不会产生固定式混凝土车库的建筑垃圾。针对北方冬季积雪、南方梅雨季节高湿度的使用环境，载车板表面预留排水导流槽，框架钢结构表面做喷塑防腐处理，户外使用场景下不需要额外搭建防雨棚，雨水可以顺着导流槽直接排到场地周边的排水沟内，不会在载车板上积留结冰。从运维角度，模型里也预留了机构检修通道，核心回转腔侧面设置1.2米宽的检修爬梯，所有传动部件的位置都预留了扳手操作空间，日常润滑、易损件更换不需要拆解整体框架，后期维护的可达性完全符合立体停车设备的通用设计规范。
