RC越野赛车管状空间车架结构设计

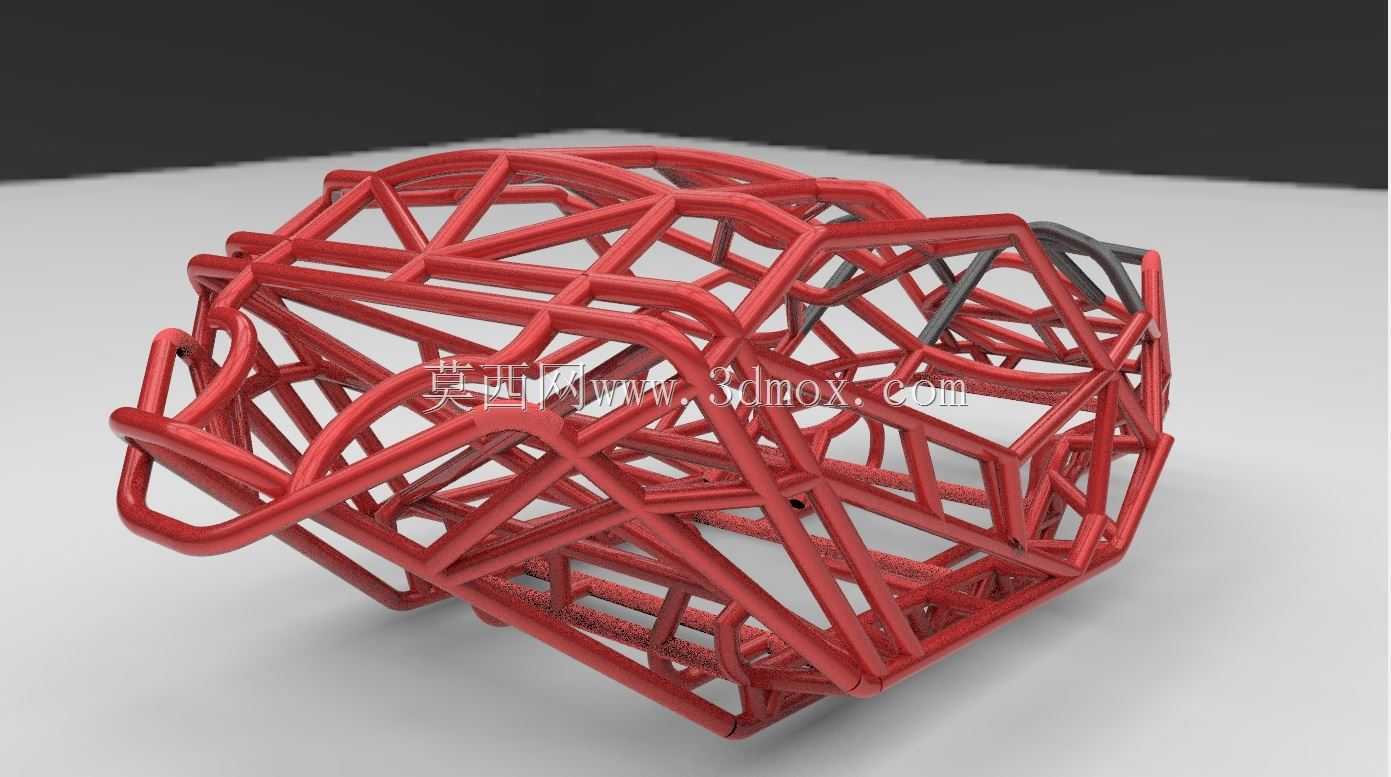

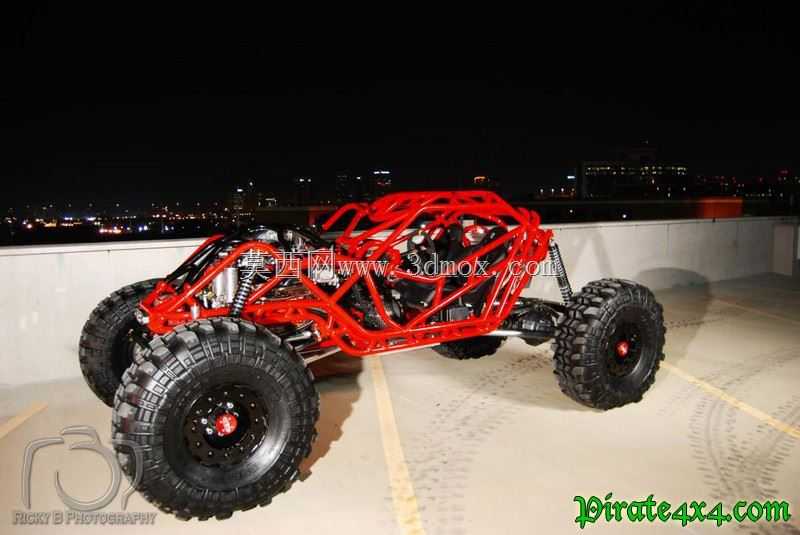

　　这套RC越野赛车管状车架采用空间桁架式承载构型，整体以等径圆管作为主承力构件，通过多空间维度的交叉排布搭建出完整的笼式承载骨架，完全复刻全地形越野赛车防滚架的结构逻辑，适配1:1比例遥控越野车型的改装、组装与结构验证场景。从实际使用维度来看，这类车架主要面向RC越野竞速、攀爬穿越、仿真越野模型改装等场景，承担整车全部载荷传递功能：车辆在飞坡落地、侧倾磕碰、崎岖路面颠簸时，车架需要承接来自悬挂系统的冲击载荷，将轮端冲击力分散到整个桁架结构中，避免局部应力集中导致结构断裂，同时笼式结构可以在车辆侧翻、碰撞时形成完整的防护空间，为车内布置的电池、电调、接收设备、仿真驾驶舱部件提供环绕防护，避免外置部件受撞击损坏。

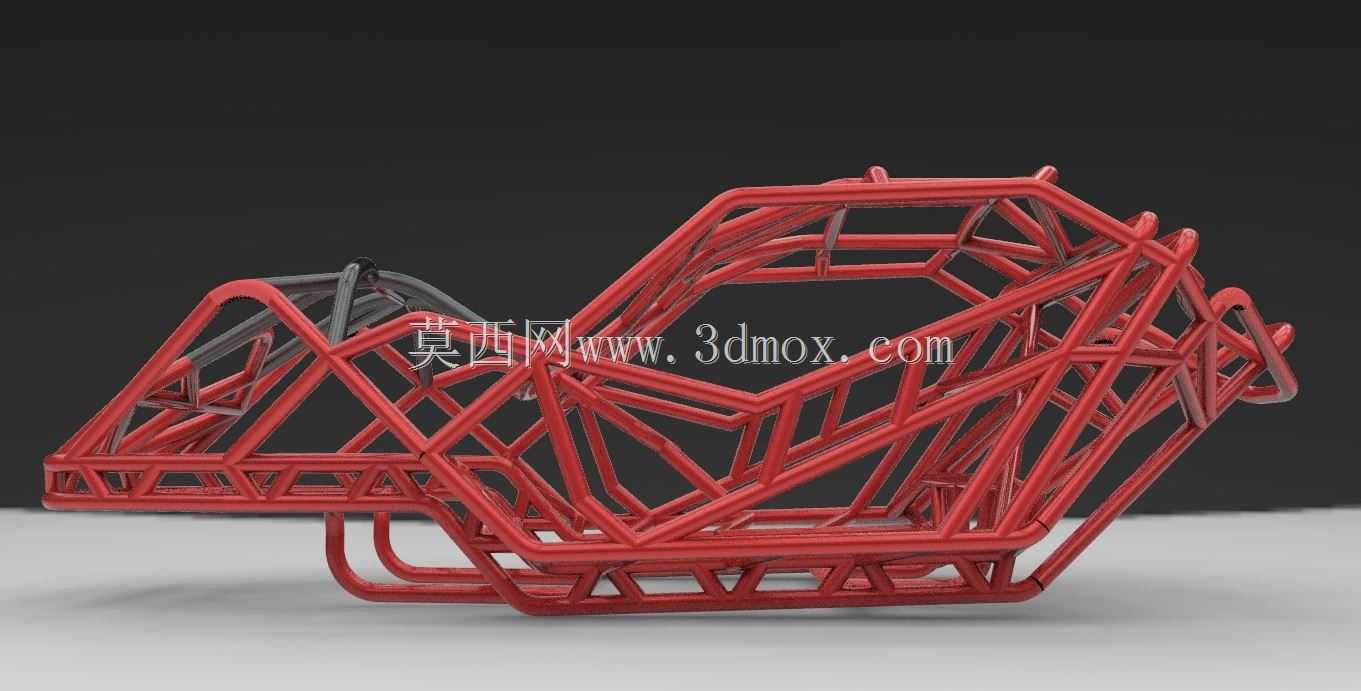

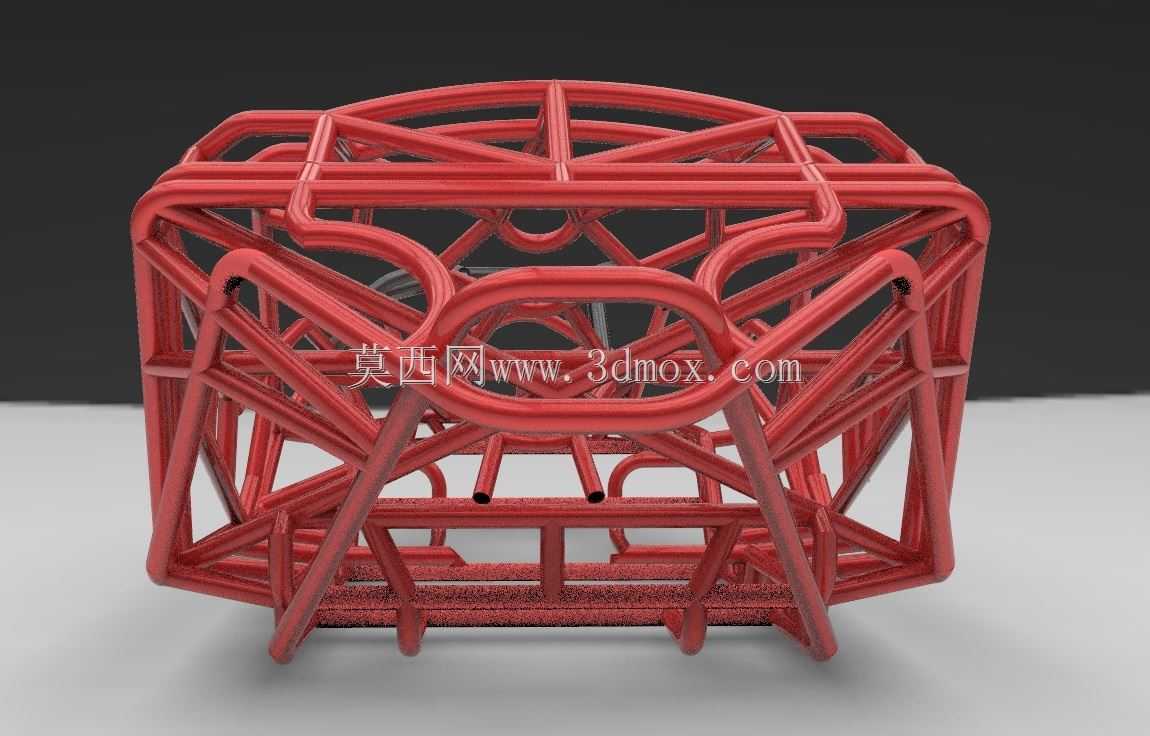

　　设计过程中首先围绕整车总布置边界展开：先确定前后轮距、轴距、悬挂安装点位、车壳包覆轮廓的基础边界，再顺着载荷传递路径排布主管路走向。车头段管架逐步收窄，预留出前防撞、转向舵机、前悬挂摇臂的安装空间，管体走向顺着冲击传力路径向后延伸，将正面碰撞的冲击力直接导向车架中部主承力区；中部座舱区域采用大跨度环形管构成乘员舱轮廓，横向、斜向补装的支撑管把整个座舱划分成多个三角形稳定单元，三角形构型在空间受力下几乎不会产生形变，能大幅提升整车抗扭刚度——越野车型在交叉轴路面行驶时，前后悬挂会产生反向位移，整車车架需要承受极强的扭转载荷，普通平板式车架很容易出现弯折变形，而空间桁架结构通过多方向斜管的协同受力，抗扭刚度远高于同重量的板式车架。车架侧部的管体沿车身腰线走向布置，既构成侧边防撞结构，也为车壳固定、侧裙防护件、仿真外观饰件预留安装点位；车尾段管架向上扬起，预留后悬挂、尾翼、后置电池或者电机的安装空间，管体走向同样按照后向冲击、落地冲击的传力路径设计，后轮落地时的竖向冲击力会通过后悬挂安装点直接传导到车尾桁架，再分散到两侧主纵管和中部交叉支撑结构中。

　　管材连接节点全部采用相贯线贴合设计，每一根支管的端部都按照主管的外圆曲率切割出匹配的相贯切口，保证管件拼接时完全贴合，既适配真实焊接工艺的拼装要求，也对应RC模型常用的粘接、铜焊、激光焊接装配工艺，节点处没有多余的突出结构，避免应力集中在焊缝边缘。车架内部预留的安装边界经过逐层校核：中部座舱区域预留标准RC动力设备的安装尺寸，可适配常规规格的锂电池、无刷电机、电调、舵机的安装位，底部横向管段预留设备固定板的安装孔位，不需要额外切割车架即可完成动力总成的固定；前后悬挂安装点位的坐标完全对应主流越野RC悬挂的摆臂、避震器安装孔位，避震器上端的固定支座直接整合在桁架管体上，安装角度经过预设，保证避震行程内不会和周边管架发生运动干涉。

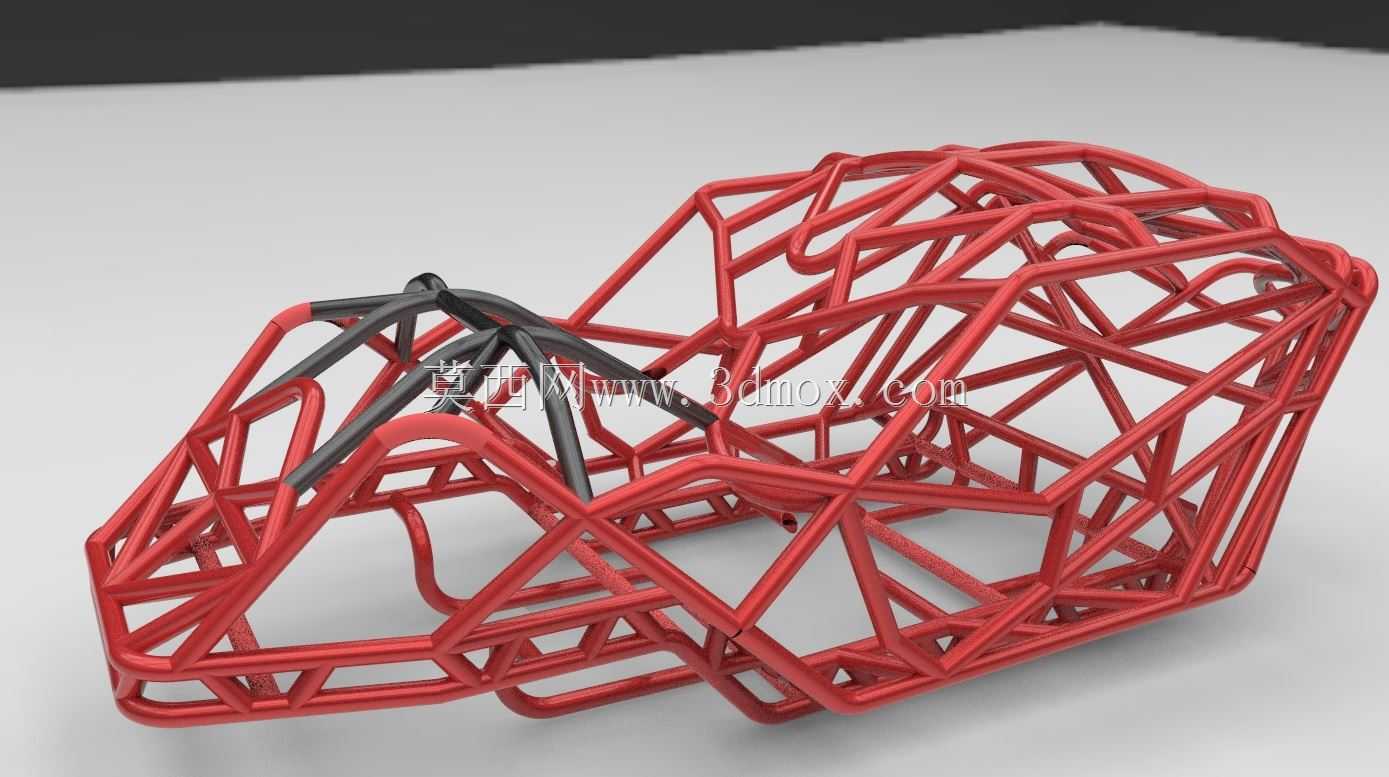

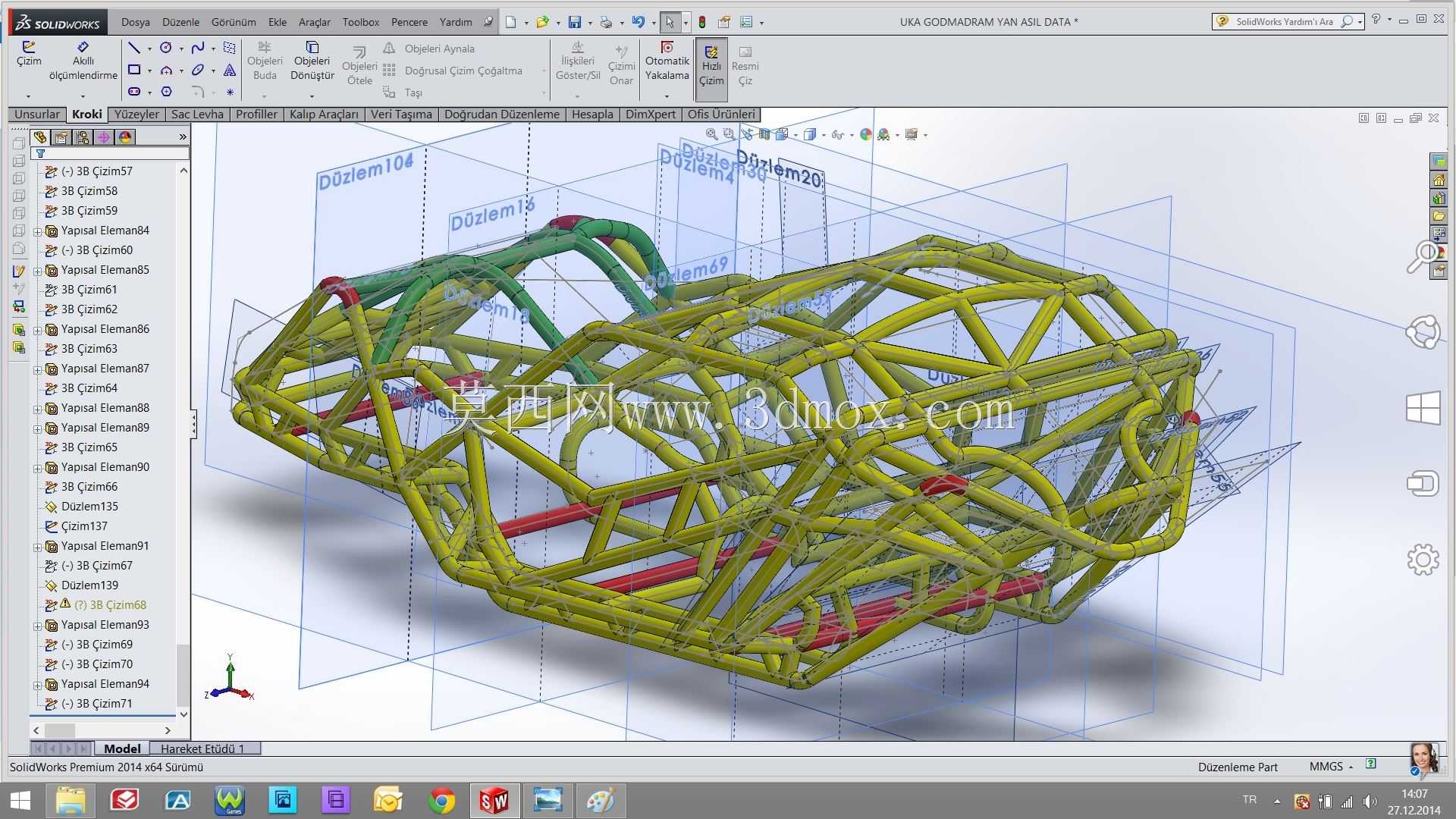

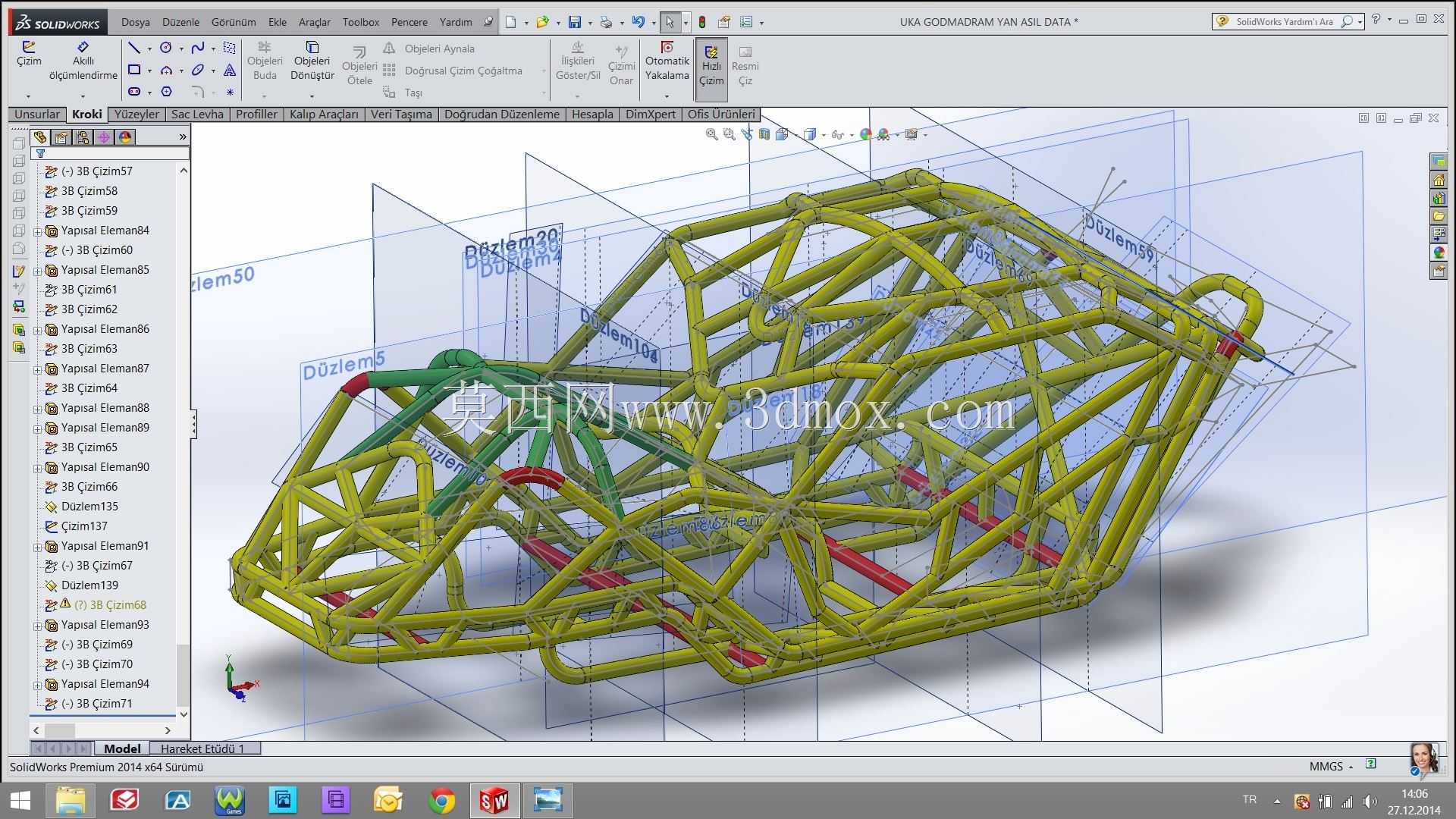

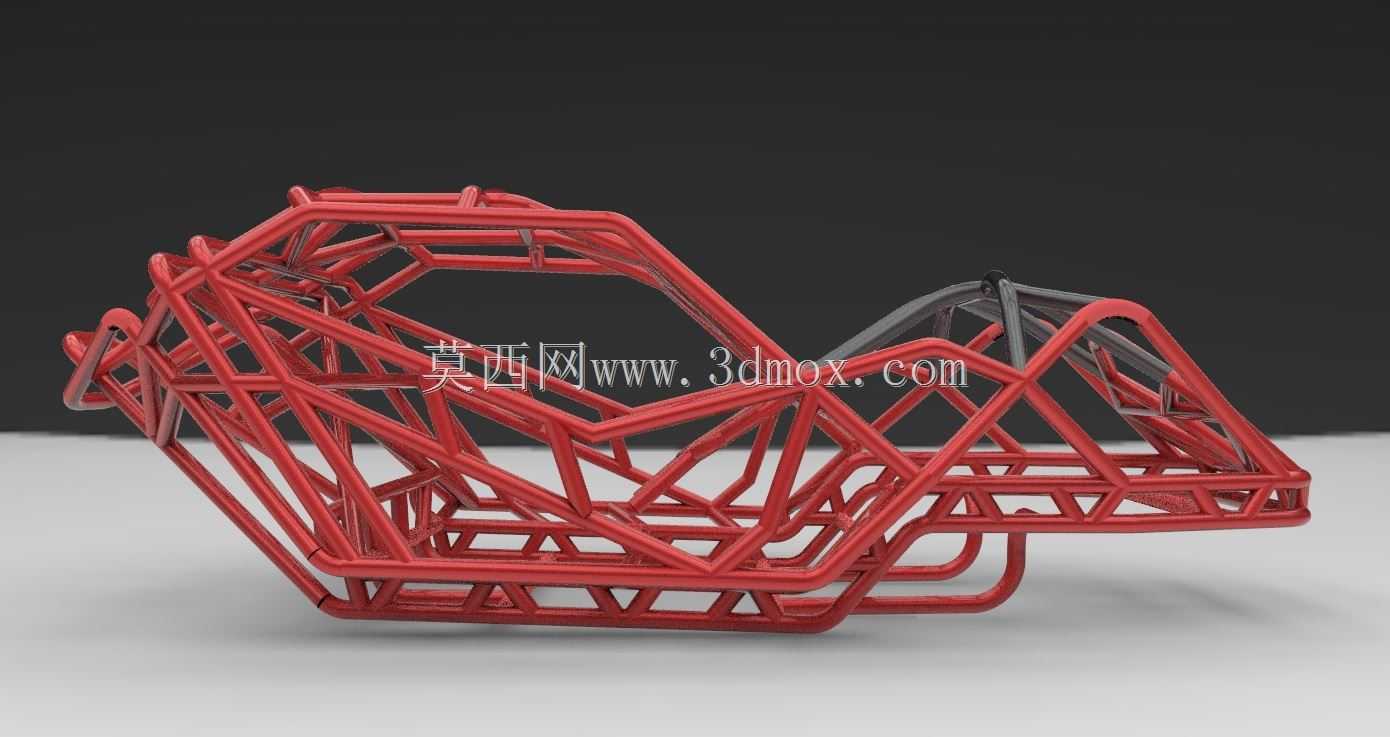

　　从尺寸边界来看，整车架的外轮廓完全匹配仿真越野车壳的内部容纳空间，最宽处对应车身侧裙的最大宽度，最高点对应车顶防滚架的顶部轮廓，车头收窄段不超出前轮胎转向时的最大摆动边界，车尾延伸段预留后防撞和尾翼的安装余量，所有外露管端都做圆弧过渡处理，没有尖锐棱角，既避免碰撞时管端戳坏车壳，也消除装配过程中的划伤风险。车架中不同颜色区分的管段对应不同的功能分区：红色管段为主要受力的加强梁，布置在载荷最集中的底部纵梁、斜向支撑位置，选用壁厚更大的管材承担冲击载荷；绿色管段为顶部防护和辅助支撑结构，在满足防滚防护要求的前提下优化壁厚，控制整车整体重量。这种分区域差异化设计的思路，在保证结构强度满足越野工况要求的同时，尽可能降低车架自重，让整车推重比更优，操控响应更灵活。整个桁架结构没有多余的冗余构件，每一根管体都承担明确的传力作用，不存在不受力的装饰性管件，结构效率远高于传统拼接式RC车架，既可以作为仿真越野模型的改装承载基体，也可以作为小型全地形车、轻量化越野载具管状车架的等比例验证模型，用于前期结构刚度验证、装配干涉检查、悬挂运动行程模拟。
