立式木炭炭化炉机架支撑结构

　　这套立式炭化处理装置的三维结构，围绕中小型木炭制备场景搭建，主体采用锥顶圆柱罐体配合四立柱外支撑框架，常见于农林废弃物资源化加工、果壳木屑炭化、小型机制木炭生产线中。罐体承担物料密闭受热炭化的核心功能，锥顶结构便于挥发气体聚集导出，顶部短管接口可对接烟气引出、冷凝回收或尾气燃烧管路；圆柱段提供主要物料容纳空间，下部与基础承载区域衔接，满足批次装料、静置炭化、冷却出料的工艺节奏。

　　外支撑框架没有采用罐体直接落地的形式，而是由四根独立竖向立柱和底部横向连接梁组成围合式架体，立柱分布在罐体四周，底部横梁沿罐体径向延伸并形成稳定的四边形支撑边界。这种布置把罐体承托点抬离地面，一方面给罐体下部出料、通风或 ash 收集留出操作空间，另一方面避免炉体高温直接传导至地面，也方便现场铺设耐火垫层、安装出料接料装置。立柱与横梁之间采用平直型材拼接，节点位置贴合常规焊接工装的加工习惯，现场制作时不需要复杂曲面成形，型材下料后按定位尺寸组焊即可。

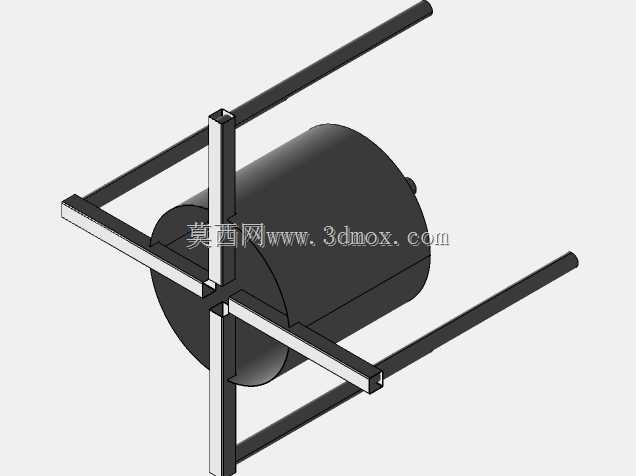

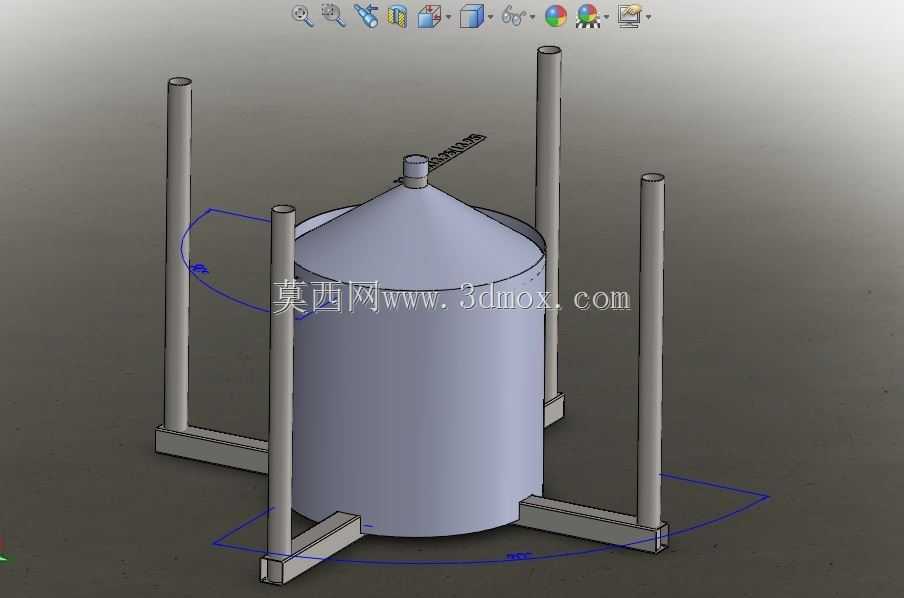

　　从结构受力角度看，四根立柱承受罐体自重、内部物料重量以及热态下的附加载荷，底部横梁把各立柱连为整体，抵抗装料偏载和热变形带来的水平推力。罐体与框架之间保留了环形间隙，没有把立柱直接贴焊在筒壁上，这样可以减少支撑件对筒体热膨胀的约束，降低炉体升温过程中因温差应力造成的局部变形；框架内侧也为后续加装保温层、耐火内衬或外部防护板预留了安装厚度。模型中蓝色轮廓线对应装配草图与运动参考，能够看出框架开口方向兼顾人员操作通道，罐体前方和侧方均留有足够空间，便于吊装填料、检修顶部接口以及清理下部区域。

　　外形边界上，罐体直径决定设备的最小占地宽度，外框架则在筒体外侧向外扩展出立柱与横梁的安装尺寸；整体高度由筒体直段、锥顶收口和顶部接口叠加形成，立柱高度略高于罐体锥顶附近，既可为吊装、管路布置提供参照，也能在加装顶棚或防护栏杆时作为连接基础。安装时需保证四根立柱底面共面，底部横梁与现场基础预埋件或承重平台固定，罐体就位后对中框架中心，避免物料重心偏离支撑多边形。

　　设计思路上，该结构把承压储料腔体与外部承载机架分开处理：筒体重点保证密闭容腔和锥顶导气功能，框架重点解决支撑、稳定和操作空间问题，二者功能清晰、加工分离。对于需要扩展产能的场景，可在保持框架接口形式不变的前提下调整筒体直径和直段高度；若用于连续炭化工艺，也可在锥顶接口增设烟气调节阀，在下部增设出料机构，并依托横梁安装驱动或接料设备。整体结构没有复杂传动部件，适合以焊接件为主的车间制造，运输时可将筒体与框架拆分，到场后再组对固定，降低整体搬运难度。
