小型桌面台式数控雕刻铣床结构

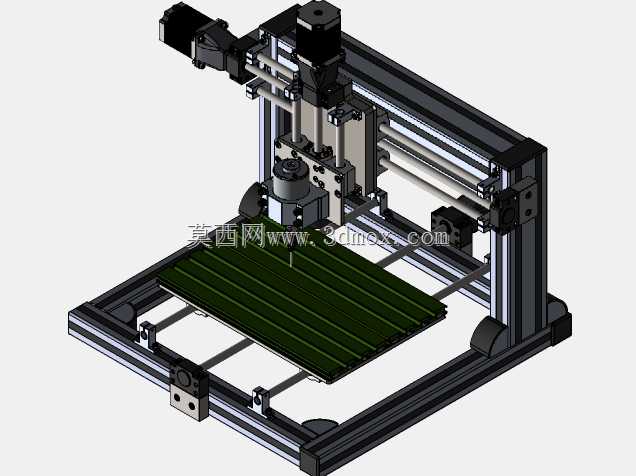

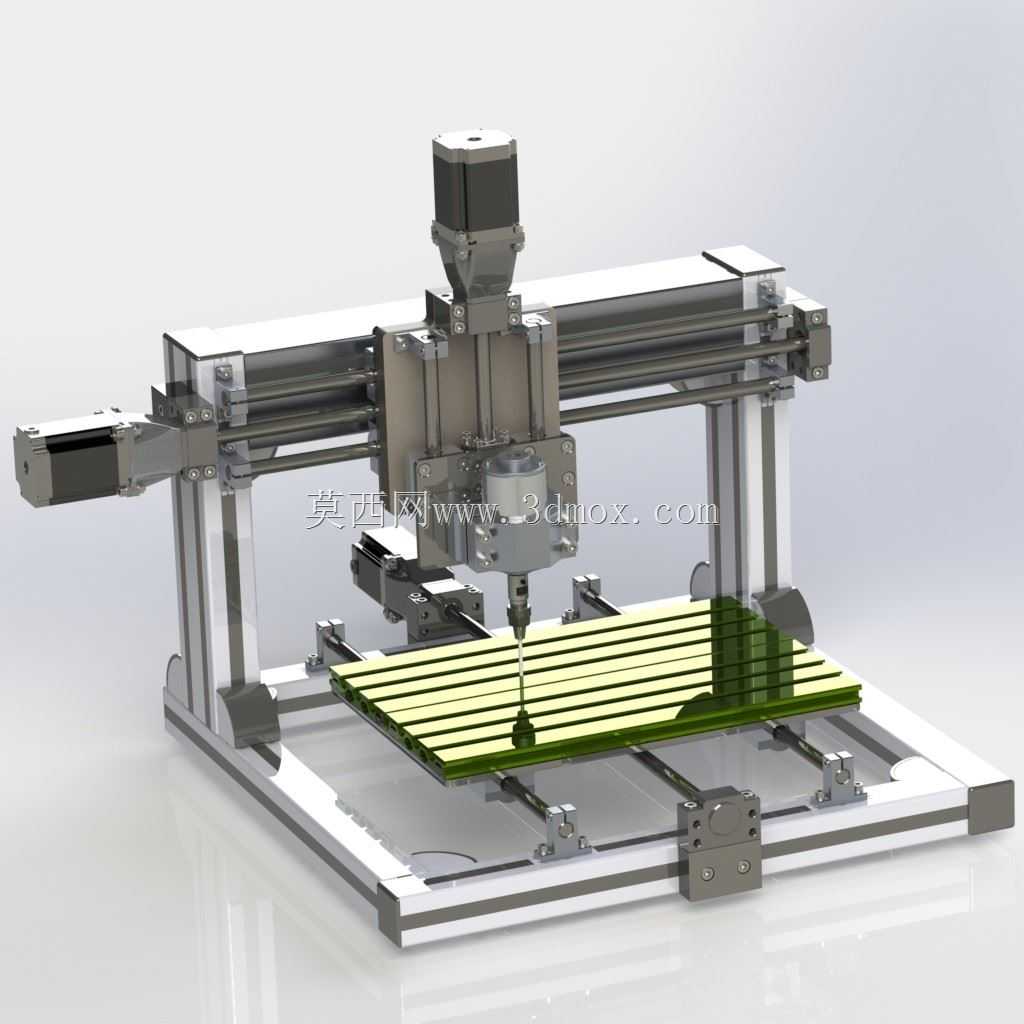

　　这套小型台式数控加工设备主要面向实验室、教学工位、个人加工间以及小批量样件制作场景，承担软金属、塑料、木材、亚克力、覆铜板等材料的铣削、开槽、钻孔、轮廓雕刻和轻载切边任务。整机采用龙门式三轴布局，床身底部以矩形框架承托工作台，两侧立柱支撑横梁，主轴滑座沿横梁横向移动，横梁组件相对床身完成纵向进给，主轴单元则沿竖直方向完成升降与切削进给。这种结构在有限占地内兼顾了加工行程、观察便利性和装配可调性，适合放在桌面或独立支架上使用。

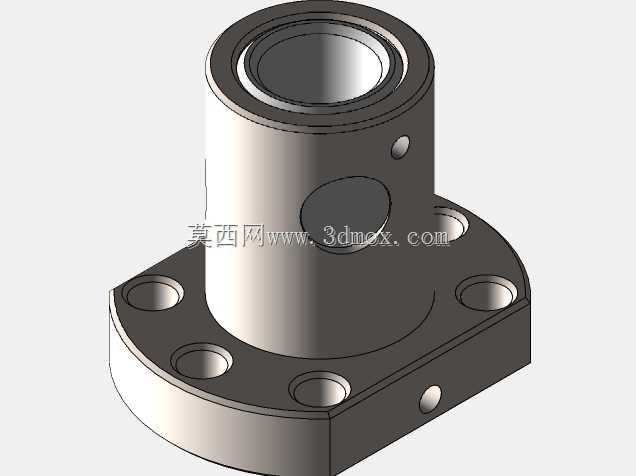

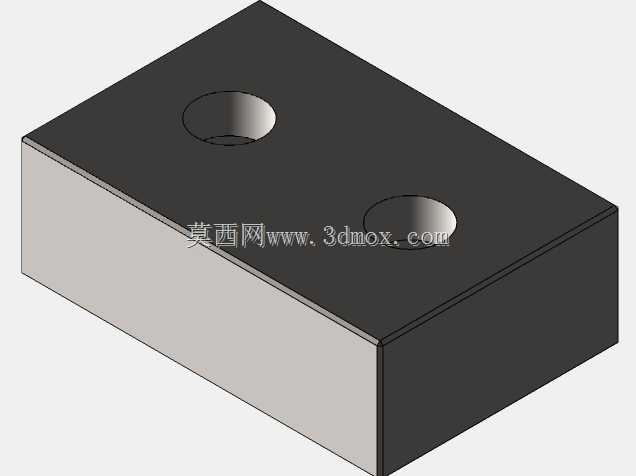

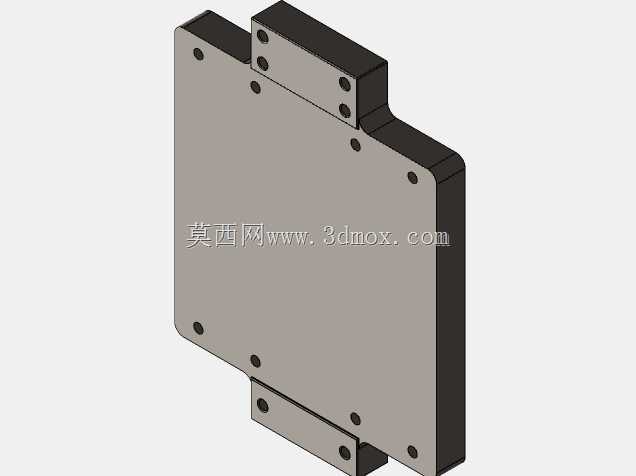

　　从实际加工逻辑看，设备的核心不是单纯把直线运动堆在一起，而是让机架刚度、导轨平行度、丝杠受力、主轴夹持和工作台承载相互匹配。底部框架承担整机倾覆力矩和切削反力，纵向导轨布置在床身上方，运动件通过滑块与传动螺母连接，使龙门在前后移动时受力路径尽量短。横梁承担横向滑座和主轴组件的重量，两端与立柱连接后形成封闭门架，能够减小单侧悬臂带来的扭转。竖直滑座安装主轴，加工时刀具的轴向力直接传入滑座和横梁，侧向切削力则通过导轨滑块、连接件和门架逐级分散。

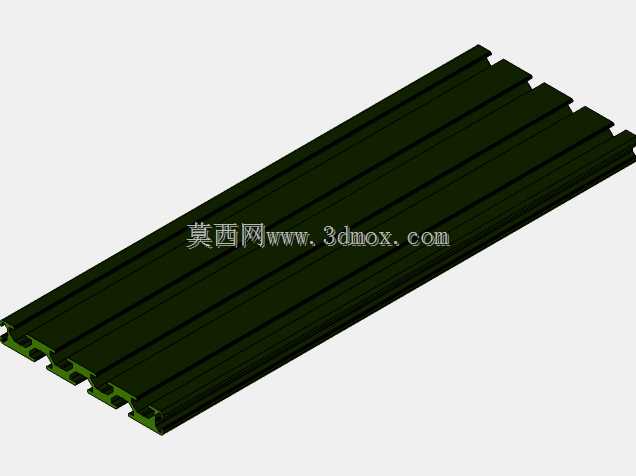

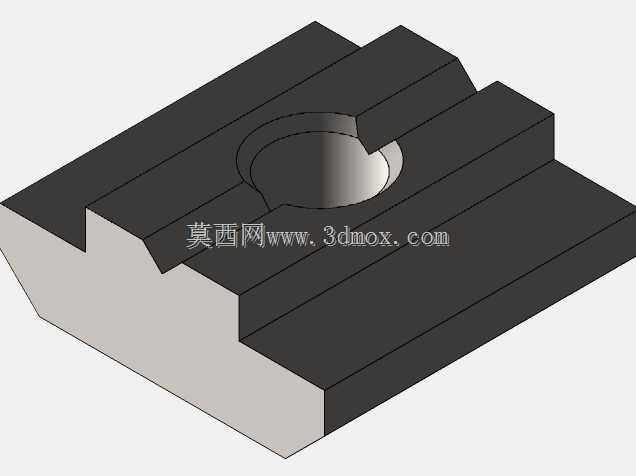

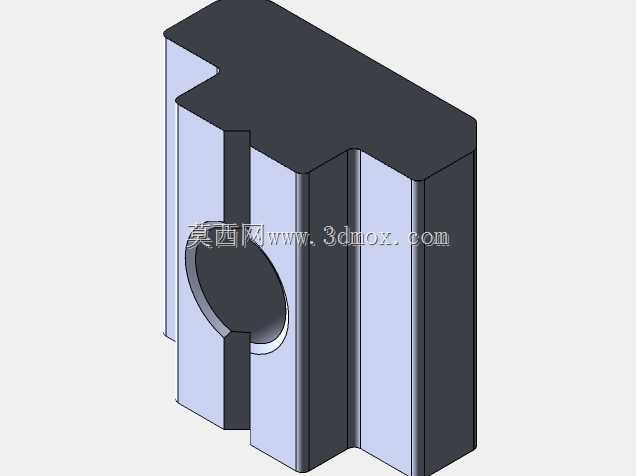

　　工作台区域采用平板式装夹面，板面上预留规则的槽位或安装孔位，可配合压板、T形螺母、夹具或简易虎钳固定坯料。对于覆铜板雕刻、塑料面板开孔、铝件轻铣等任务，工件通常不需要大型夹具，但装夹面的平面度和槽位间距会直接影响对刀效率。模型中工作台以条状结构表现，能够看出其兼顾减重、排屑和夹具安装的设计取向。实际选型时，需要根据坯料长宽、刀具伸出长度和压板高度复核加工边界，避免夹具进入主轴或刀具有效运动范围。

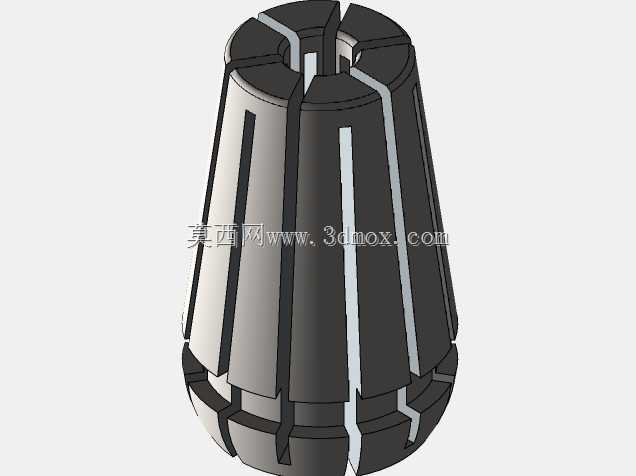

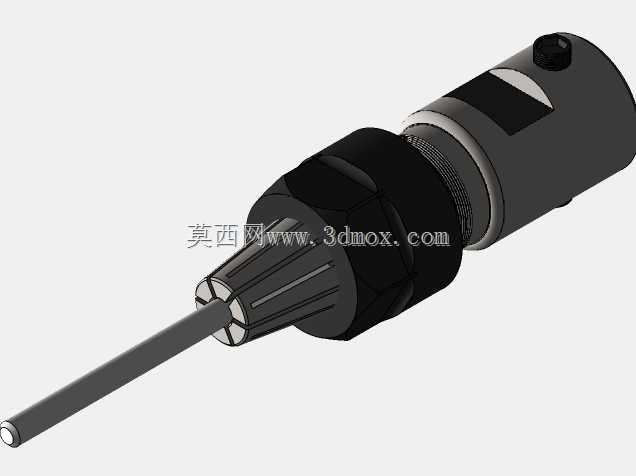

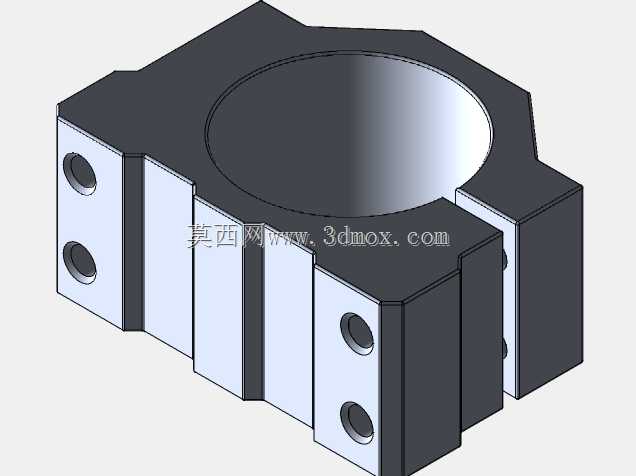

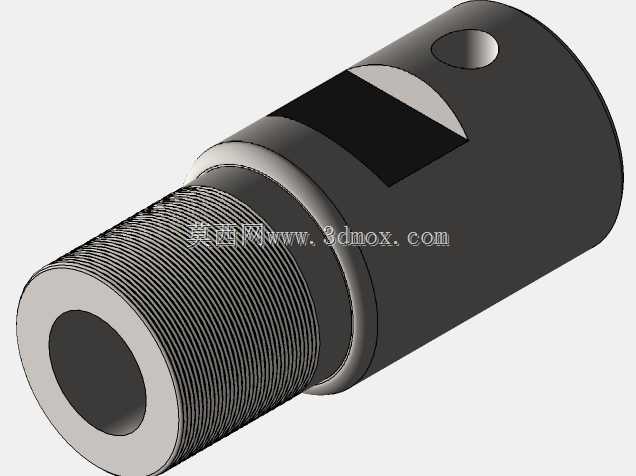

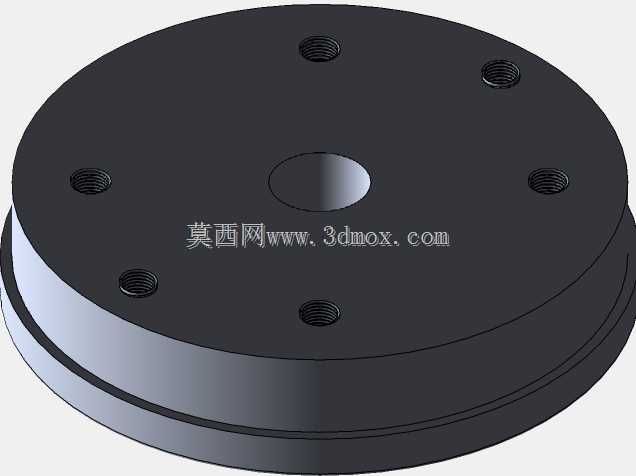

　　主轴部分采用立式安装方式，主轴电机与加工头集中在Z轴滑座上，下端通过夹头夹持刀具。该布置便于观察刀尖位置，也方便更换不同直径的铣刀和雕刻刀。Z轴行程决定了可加工工件的厚度上限，同时还要计入刀具伸出长度、对刀块厚度以及夹具高度。若加工较高工件，不能只比较Z轴名义行程，应检查主轴端面到工作台面的最大距离、滑座上行极限以及刀夹与夹具之间的干涉情况。对于深槽加工，长刀具会降低刚性，更适合采用小切深、高转速、稳步给的工艺策略。

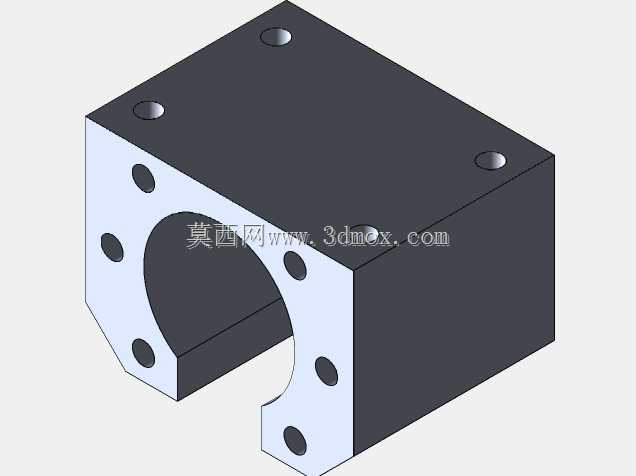

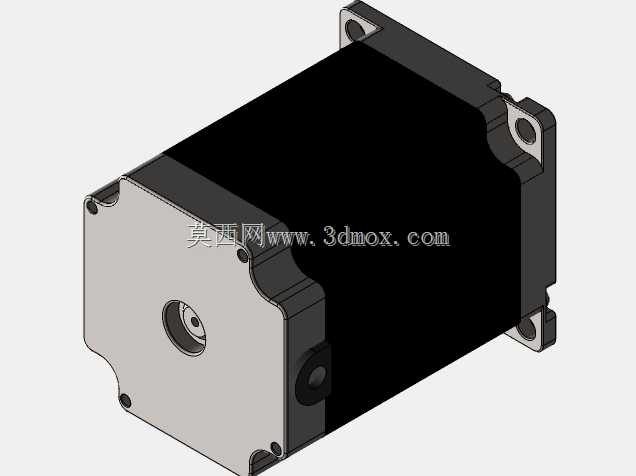

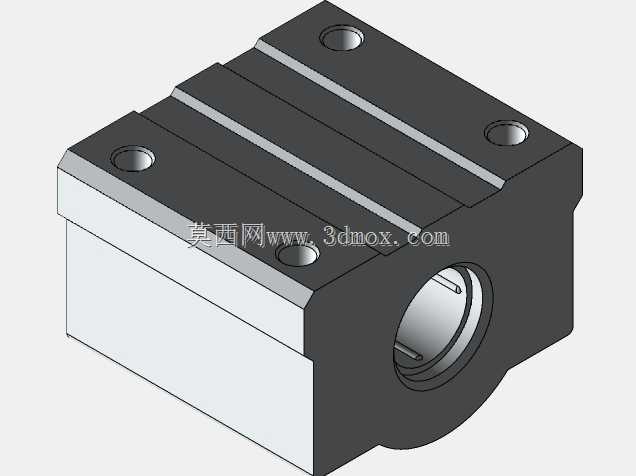

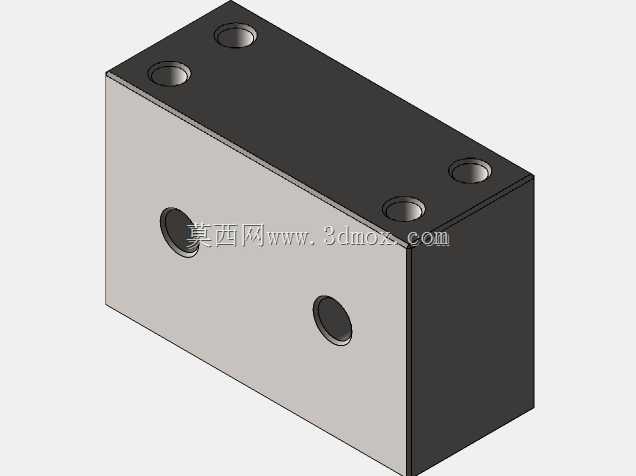

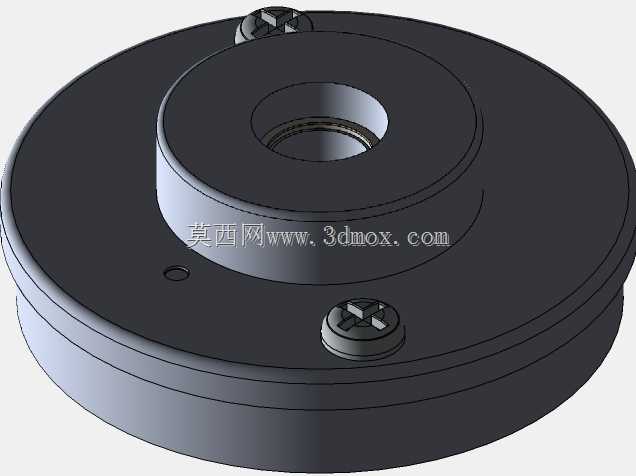

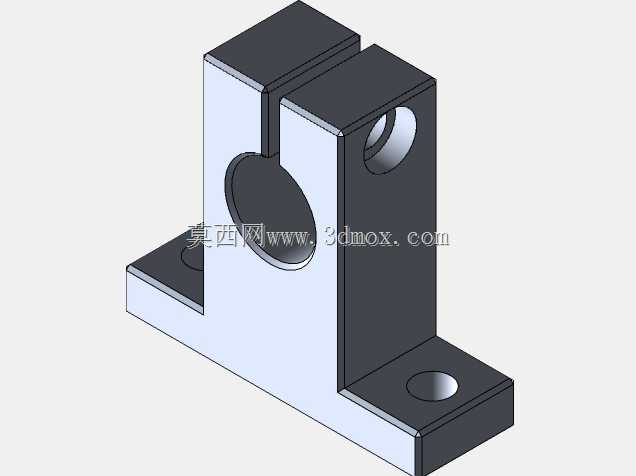

　　传动设计上，三个进给轴均适合采用丝杠副与直线导轨组合，轴端可连接步进或伺服驱动元件。丝杠承担精确进给，导轨承担承载和导向，驱动件布置在运动部件附近，可减少传动间隙对轮廓精度的影响。横向轴因滑座和主轴重量集中在横梁上，导轨间距需要足够，以抑制主轴偏载产生的俯仰；纵向轴推动整个门架移动，两侧导向的同步性和平行度会影响龙门运行是否平顺；竖直轴存在主轴组件自重，设计时常配合制动、配重或驱动自锁特性，防止断电或停机时滑座下坠。

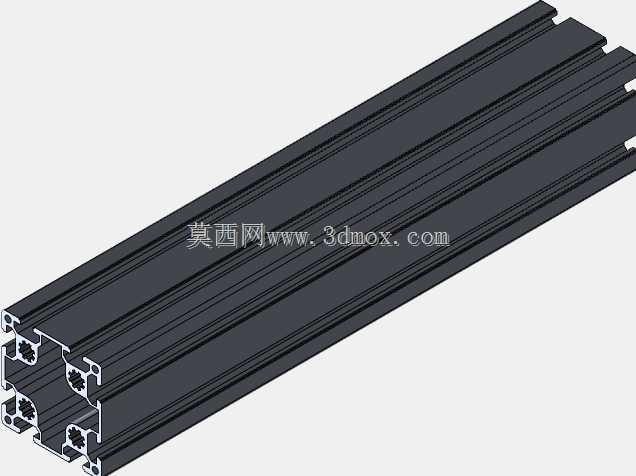

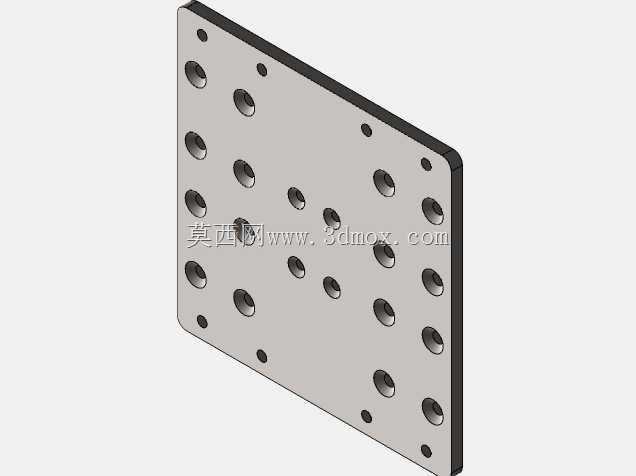

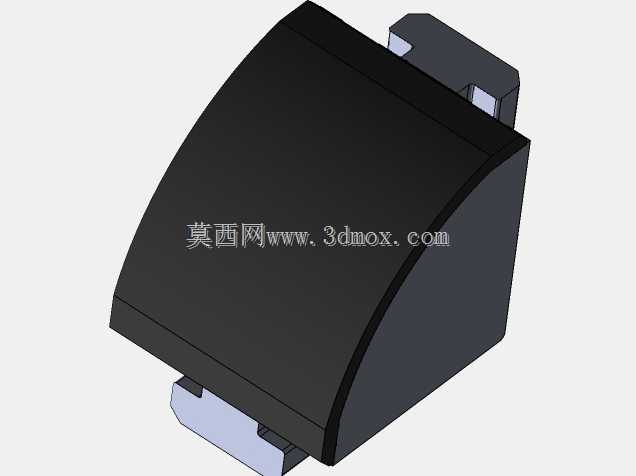

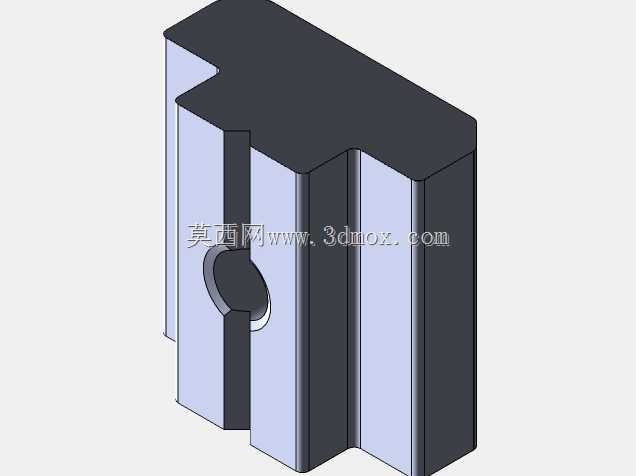

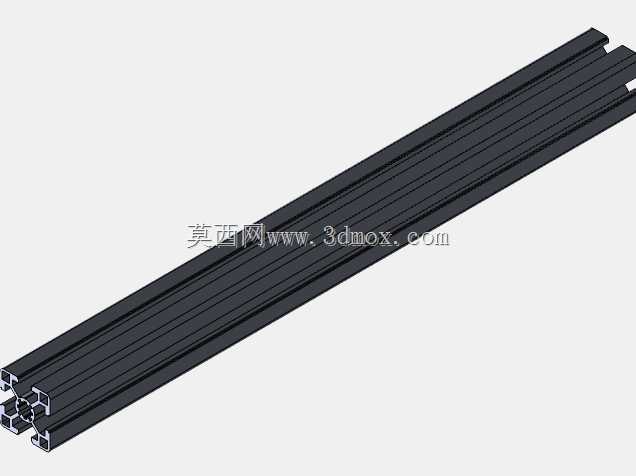

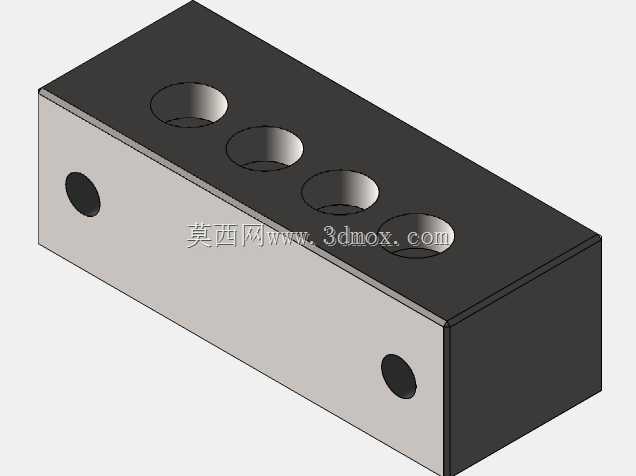

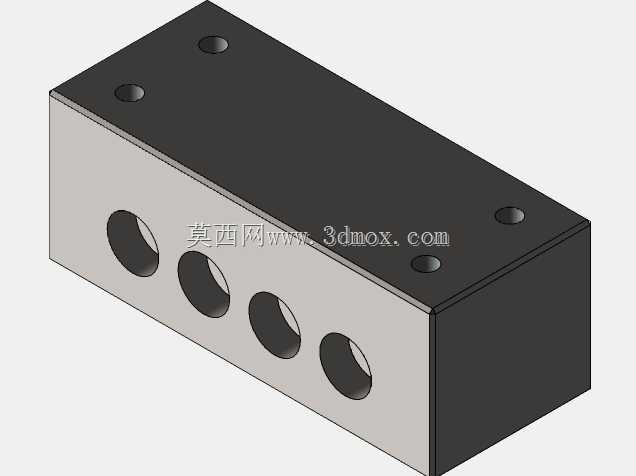

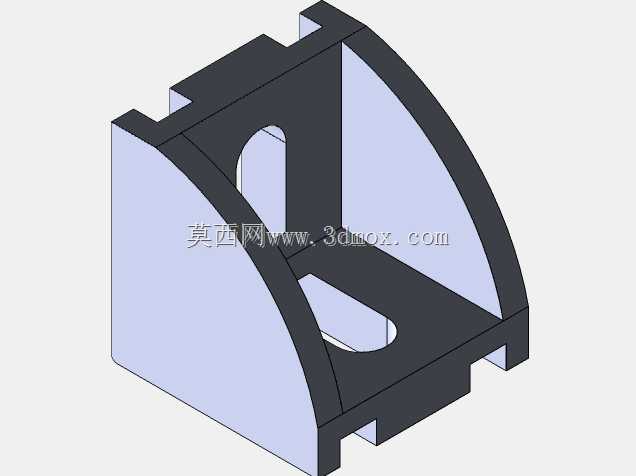

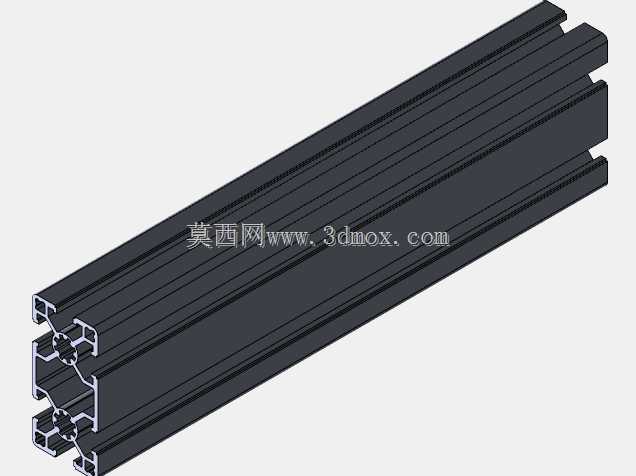

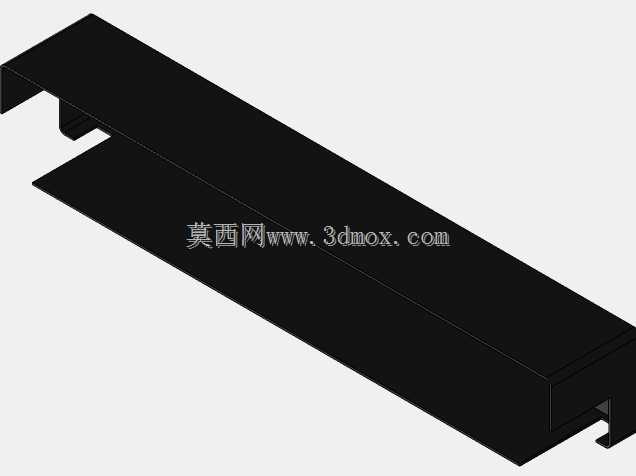

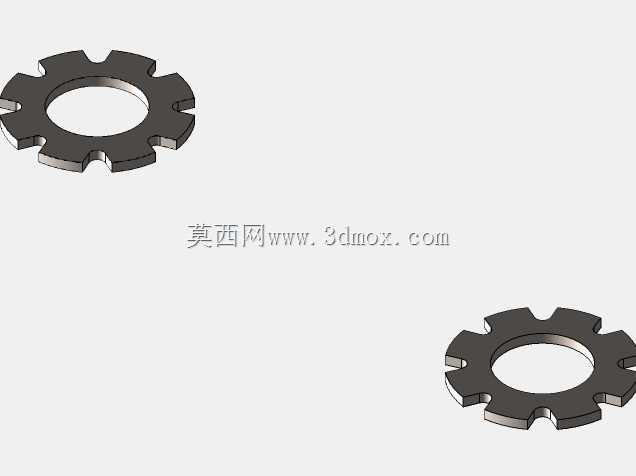

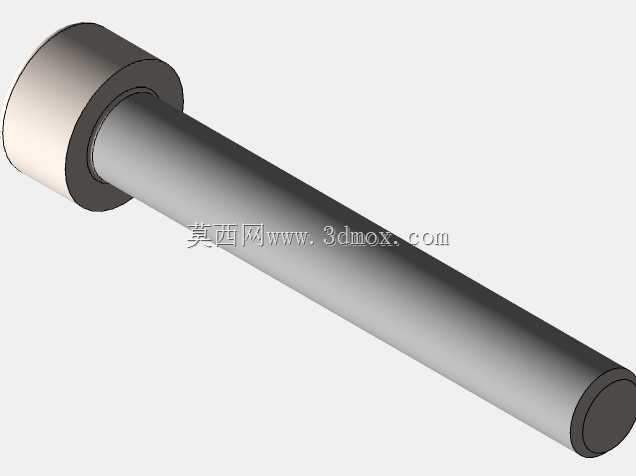

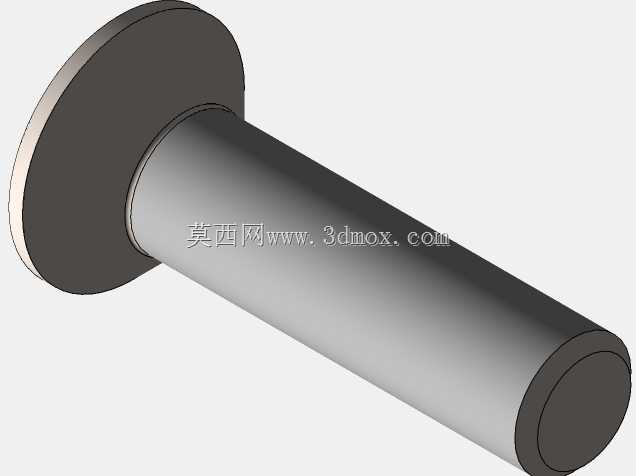

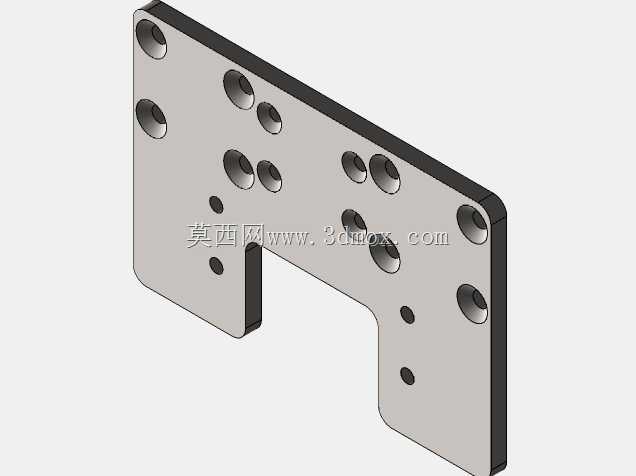

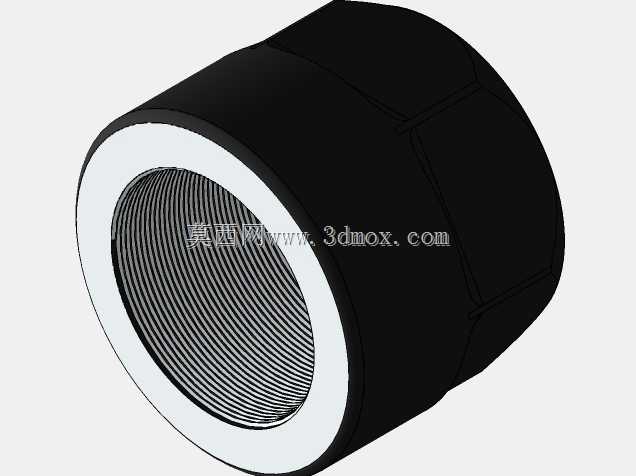

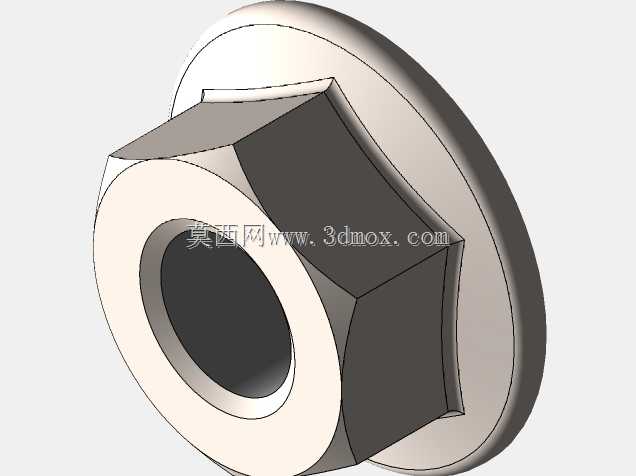

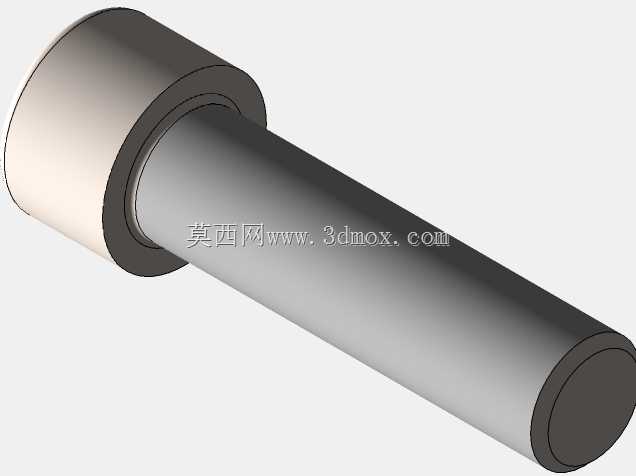

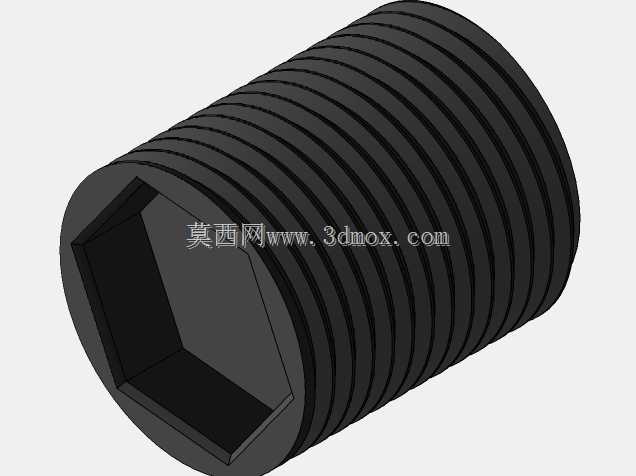

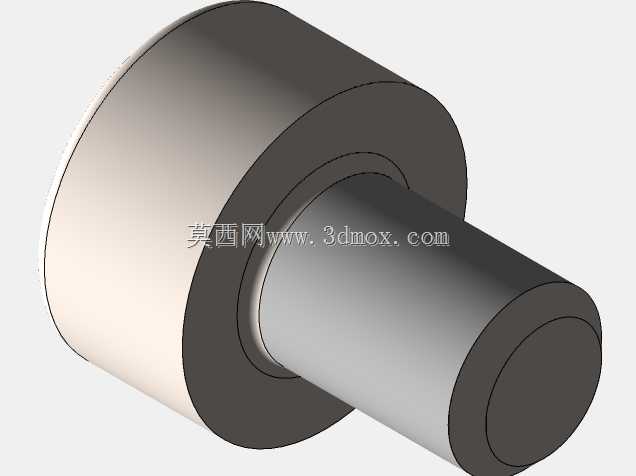

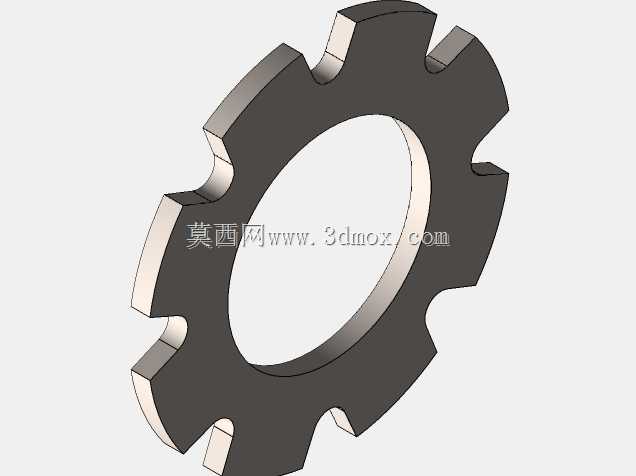

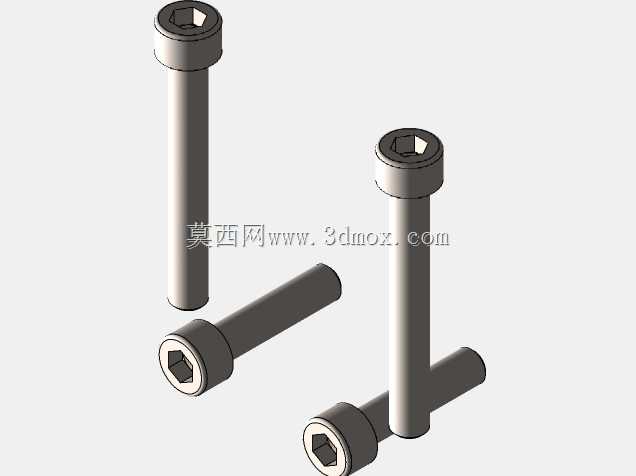

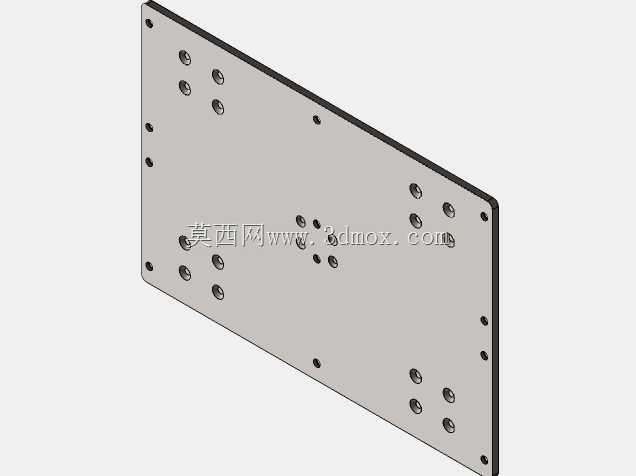

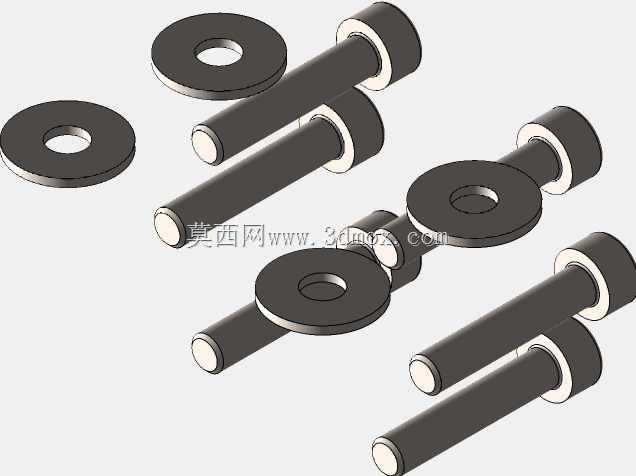

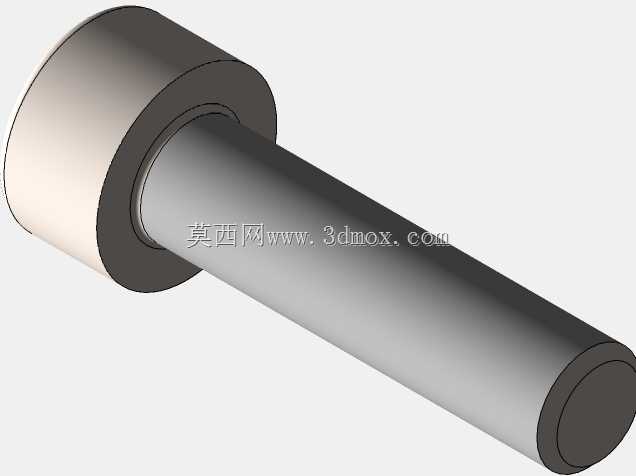

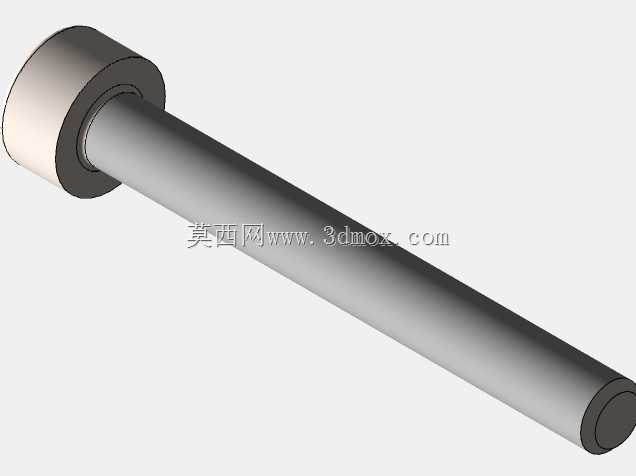

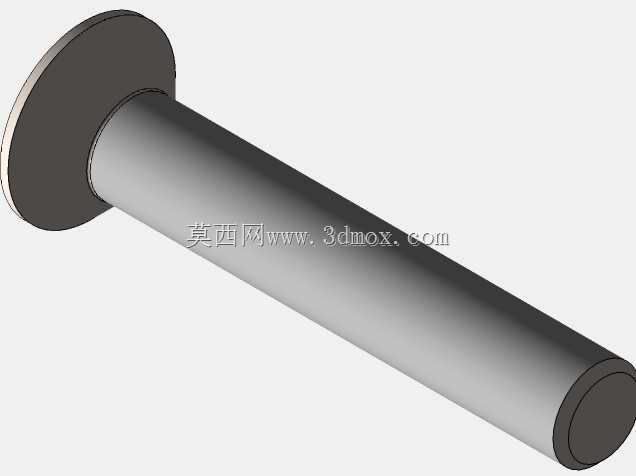

　　机架外形以铝型材和连接板组合为主，适合快速搭建和后期调整。铝型材截面具有较好的抗弯基础，槽道便于安装限位开关、拖链、线缆、防护罩和冷却管路；角件与连接板则在节点处提供锁紧和定位。需要注意的是，轻型型材机架在高速铣削铝件时仍可能产生振动，因此结构设计中应优先保证底框连续、立柱支撑稳固、横梁连接面贴合充分。若用于更高切削负载，可在关键节点增加加强板，或在底框内设置辅助撑杆，以提高整机固有频率。

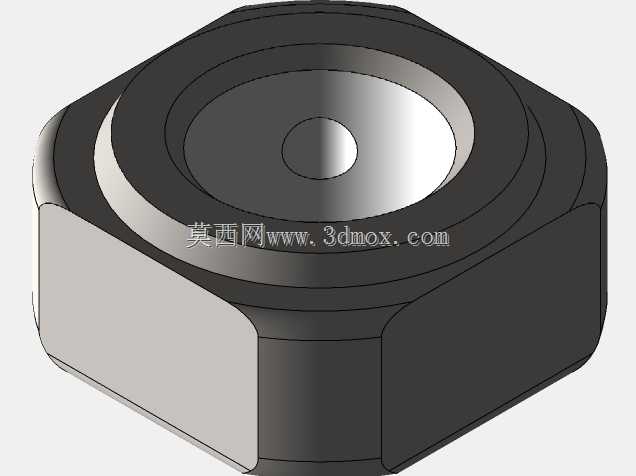

　　安装边界方面，这类台式设备需要在四周预留操作和维护空间。前部应留出上下料、装夹和观察刀具的位置，后部需容纳拖链弯曲、电机出线和控制线缆，左右两侧应保证手轮、锁紧件或维护工具能够接近。设备底部不宜直接放在刚度不足的桌面上，因为切削振动会通过桌架放大；较稳妥的方式是使用平整厚重的工作台，并在底脚处设置可调垫脚，使床身水平且受力均匀。电控箱、驱动器和电源可独立布置，也可根据空间放在机架旁侧，但应与切屑、切削液和粉尘区域保持隔离。

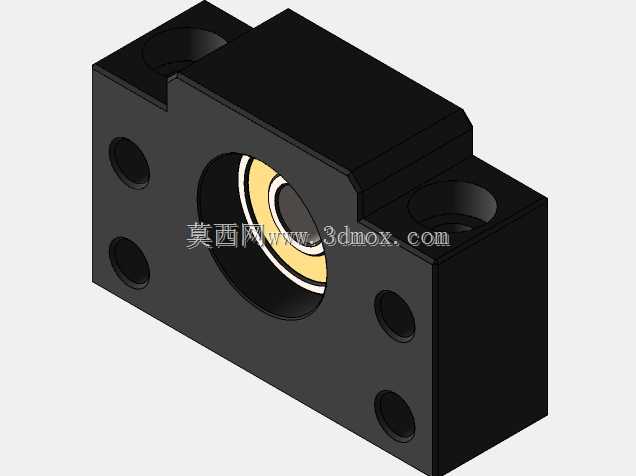

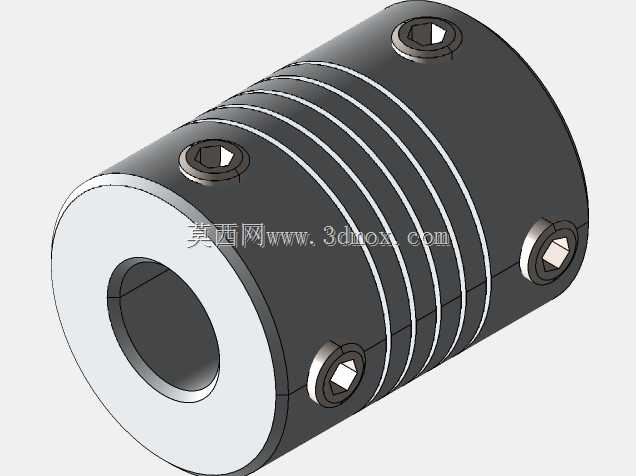

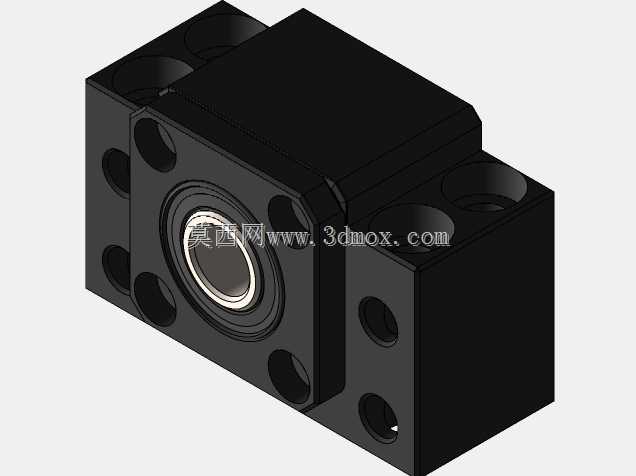

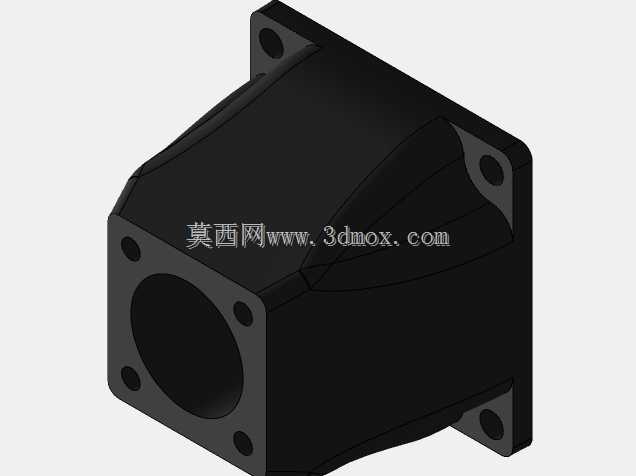

　　在建模表达上，该结构对部分细小零件进行了简化，重点保留了门架、导轨、滑座、主轴、工作台和驱动安装位置等关键几何关系。这样的处理有利于方案阶段快速评估行程、干涉和装配顺序，也便于后续细化丝杠支撑座、联轴器、电机法兰、防护罩和吸尘接口。对结构设计人员而言，三维校核的重点应放在三轴极限位置：主轴移动到横梁端部时是否与立柱干涉，龙门移动到前后极限时拖链是否超弯，Z轴下行到最低位置时刀夹是否触碰工作台或夹具。

　　该设备还可根据工艺需求扩展吸尘、冷却、 mist 收集、对刀仪和工件定位挡块。雕刻木材或塑料时，吸尘口靠近刀具可显著减少飞屑；加工软金属时，微量润滑或气吹有助于排屑和降低刀具温度。附加部件在设计初期就应纳入外形尺寸校核，因为吸尘管和冷却管会随主轴运动，若走线不合理，容易在高速进给中拉扯或碰到工件。整体来看，该结构突出了小型数控加工设备的紧凑性、可装配性和多材料适应性，适合作为桌面铣削装备方案设计、机构教学演示和轻型加工工位搭建的三维基础模型。
