步进电机五毫米轴端转接法兰盘

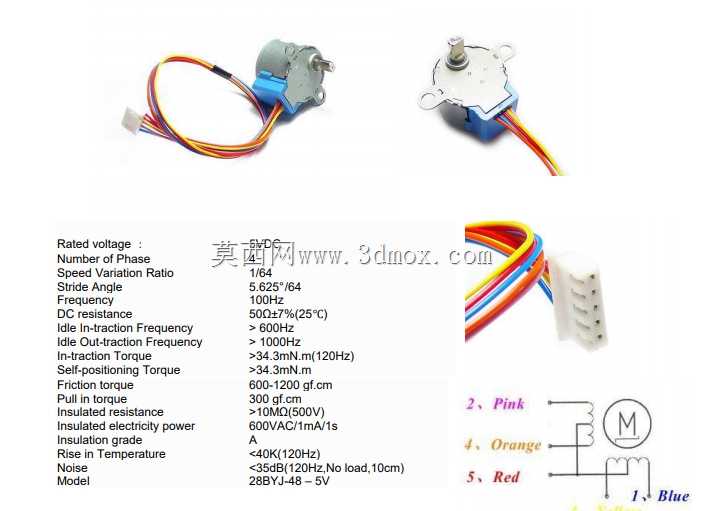

　　小型步进减速电机在教学实验台、桌面自动化机构、3D打印机送料轴、小型云台、阀门开度调节机构里经常遇到输出轴规格不匹配的问题，28BYJ-48这类四相五线减速步进电机本身自带的输出轴截面为D形或者扁位结构，轴径和配套负载的安装孔不一致时，直接用顶丝锁紧很容易出现打滑、偏心、轴向窜动，长期往复运转后连接位置会出现明显旷量。这个转接法兰的核心作用就是把电机侧的非标准小轴转换成带定位法兰面的刚性连接端，让负载轮、摆臂、同步带轮、连杆机构可以通过端面螺钉固定在转接件上，而不是单纯依赖轴面摩擦力传递扭矩。

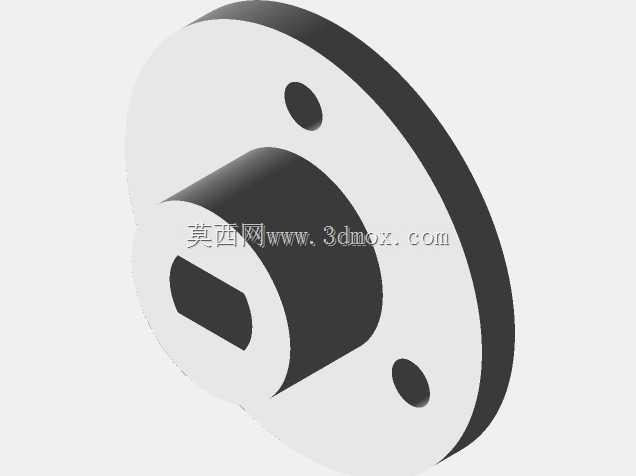

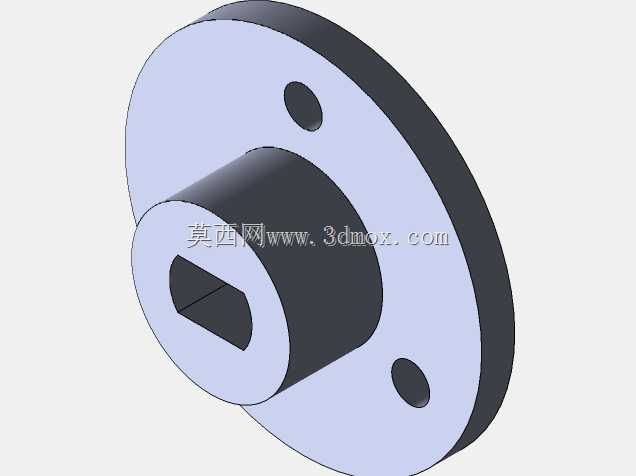

　　从结构布局上看，零件分为同轴布置的两个部分：一侧是大直径薄圆盘法兰，盘面上预留两个贯通安装孔，孔位沿圆周方向对称分布，用来穿装螺钉把负载件压紧在法兰端面上；另一侧是向外伸出的圆柱形轴套，轴套中心加工出和电机输出轴轮廓匹配的异形孔，孔型带扁位，装配时直接套入电机轴，扁位和电机轴的切边贴合，扭矩传递不再只靠顶丝点接触，轴套的圆柱外圆可以作为负载件的旋转定位基准，带轮或者摇臂的中心孔套在这个外圆上就能保证同轴度，避免偏心带来的振动和噪音。

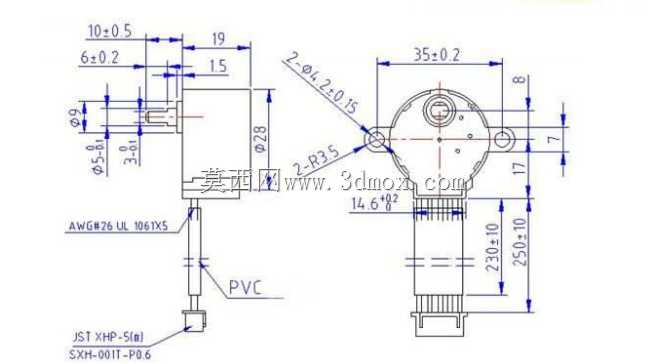

　　设计这类转接件时首先要核对的是电机输出轴的实际尺寸边界，28BYJ-48的输出轴公称直径通常在5毫米左右，轴端扁位的切削深度、轴伸出电机端盖的长度都要提前实测，轴套部分的内孔长度要覆盖电机轴的有效插入深度，不能出现轴插不到底、法兰盘背面和电机端盖发生干涉的情况；法兰盘的外径选取要兼顾安装孔的排布空间和转动惯量，盘径过大不仅会增加运动部件的重量，在高速往复摆动时还会带来额外的惯性负载，盘径过小则螺钉头的沉孔或者通孔没有足够布置空间，螺钉边缘距离圆盘外圆的壁厚要保留足够强度，避免锁紧时薄壁处开裂。

　　法兰盘的厚度方向需要控制在合理范围，盘面要承受负载件的轴向压紧力，厚度太薄时拧紧螺钉会让盘面发生翘曲，导致负载件的定位端面和旋转轴线不垂直，运转时出现端面跳动；轴套部分的外径要和配套负载的中心孔尺寸匹配，外圆的圆柱度、和法兰端面的垂直度是关键形位公差，建模时两个回转体要保证同轴，内异形孔和外圆柱面的同轴度误差会直接转化为负载的旋转偏心，在低速大减速比的应用场景下偏心带来的步距误差会被放大，影响点位定位精度。

　　实际装配场景里，这个转接件可以用非金属材料通过增材制造方式加工，也可以用铝合金棒料车削成型，非金属件适合教学演示、轻载摆动的场合，加工周期短、改型灵活，金属件则适合需要频繁锁紧、传递更大扭矩的长期运行设备。安装时先把中心异形孔对准电机轴的扁位推入，直到法兰背面贴靠到电机前端的限位位置，再把负载件的中心孔套入轴套外圆，让负载件上的过孔和法兰盘上的两个安装孔对齐，穿入螺钉后对角均匀拧紧，保证两个连接面完全贴合，不会出现单侧间隙。

　　在桌面CNC小型转台、分拣机构的摆杆驱动、智能小车的转向轮连接、小型传送带的辊筒驱动这类场景中，这种转接结构省去了重新加工电机轴或者扩改负载孔的工序，把轴连接的对中、扭矩传递、端面固定三个需求集成在单个零件上，两个周向分布的螺钉孔可以根据搭配的负载件孔距调整圆周角度，建模时参数化修改孔的中心距、法兰盘厚度、轴套伸出长度就能快速适配不同规格的周边零件，避免连接部位出现松动打滑的常见故障。
