汽车改装轮辋轮毂三维结构设计

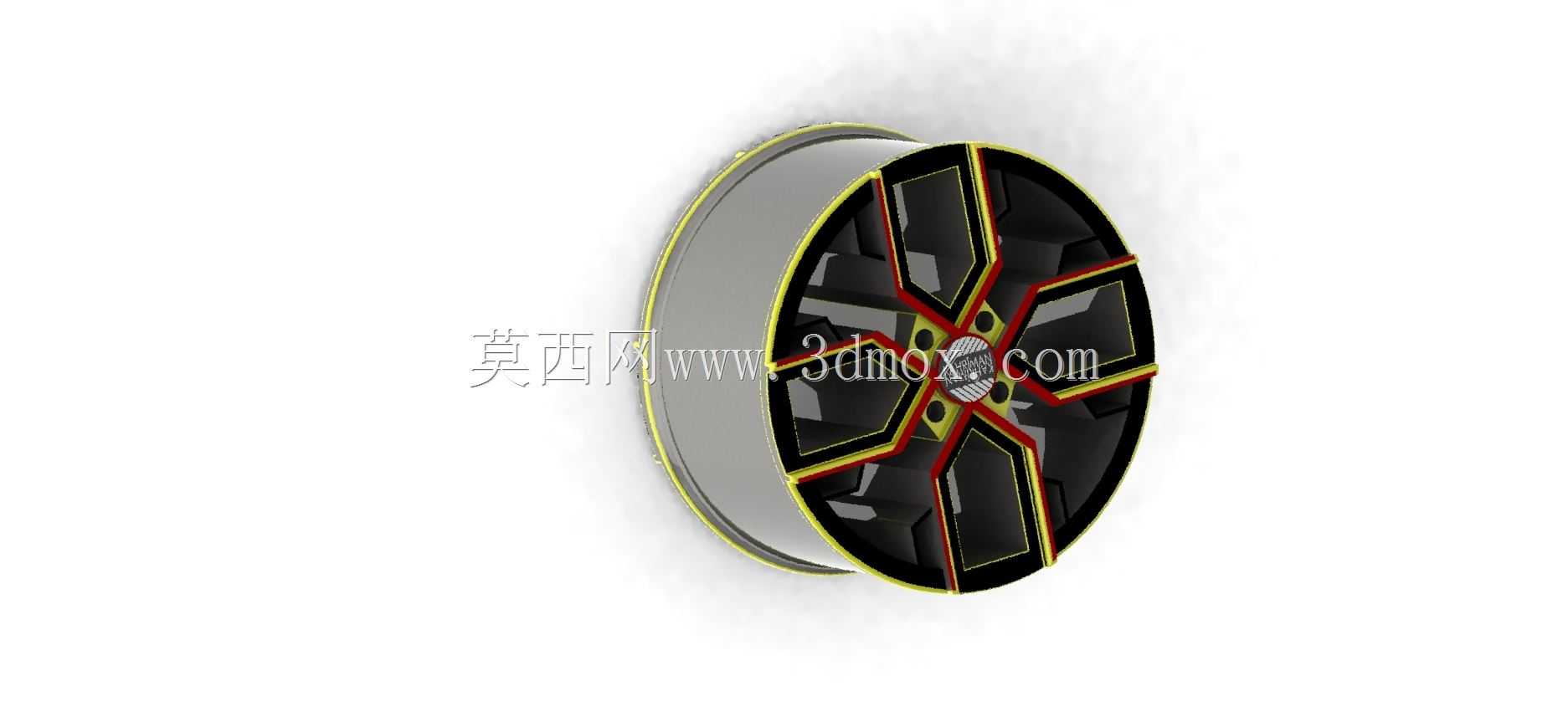

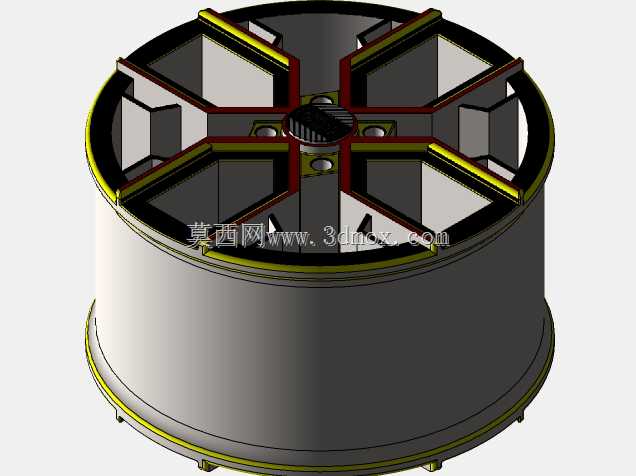

　　这套轮辋结构围绕乘用车改装轮圈的承载与装配需求展开，整体采用圆筒形轮辋本体配合多辐条轮盘的组合形式，建模时把轮辋筒体、轮缘翻边、轮辐支撑、中心安装座以及装饰分色区域作为一个完整装配体来处理，而不是单独建一个外观件。轮辋筒体承担轮胎胎圈的贴合与密封作用，内壁需要保证足够的圆柱度，两端轮缘通过圆弧过渡形成胎圈挡边，防止轮胎在充气和侧向受力时脱开。轮盘部分采用六组放射状辐条布局，辐条从中心轮毂座向外延伸并与轮辋内壁连接，形成类似星形的传力路径；这种布置在视觉上具有较强的运动感，在结构上也有利于把路面冲击从接地区域分散到中心安装面。

　　从实际装车场景看，这类轮辋主要用于汽车外观改装、底盘展示、轮圈方案评审以及装配干涉检查。设计时需要优先核对轮胎匹配边界，包括轮辋宽度、名义直径、胎圈座直径、轮缘高度以及气门嘴安装位置。若轮辋宽度选择过大，轮胎装配后会出现拉伸变形；宽度过小，则胎侧支撑不足，转弯时胎圈部位容易产生异常应力。轮缘外侧的圆角和凸缘不能只按造型处理，它直接关系到轮胎拆装时的通过性以及行驶中胎圈的限位可靠性。

　　中心区域设置了轮毂安装座，用于与车轴法兰或制动盘外侧配合。建模时应保留中心孔、螺栓孔分布圆、螺母沉孔以及贴合面的结构关系。中心孔承担径向对中作用，螺栓孔则负责夹紧传力；若中心孔与轴头配合间隙过大，车轮高速旋转时容易产生偏心振动。辐条与中心座连接处采用加厚过渡，避免尖锐转角造成应力集中。轮辋内壁与辐条端部的交接区域也需要设置连续圆角，因为车辆经过坑洼路面时，冲击载荷会通过轮胎、轮辋再传递到辐条，交接焊缝或铸造圆角区域往往是疲劳裂纹的起始位置。

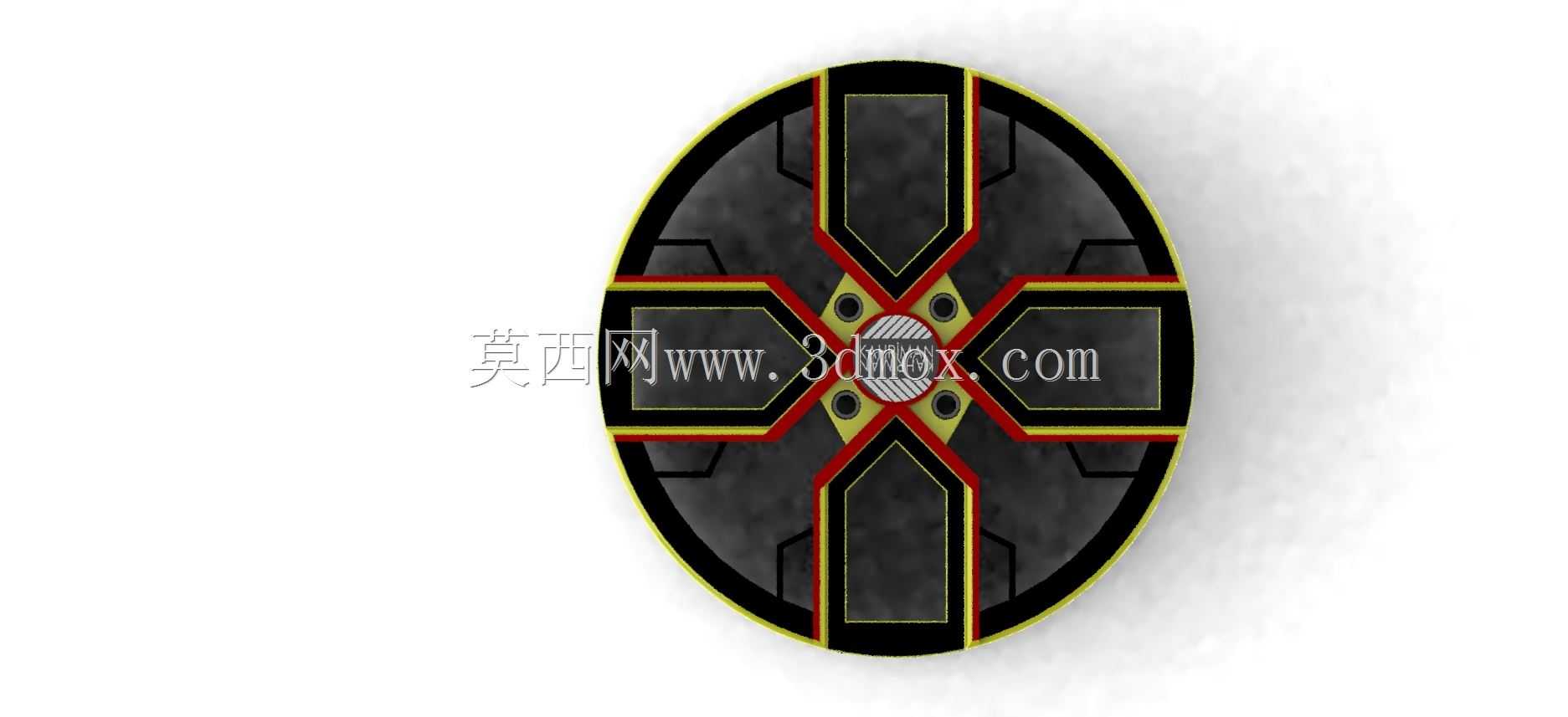

　　外观分色在模型中通过红、黄、黑等区域表达，红色线条强调辐条交叉方向，黄色边缘勾勒轮辋轮廓，黑色区域用于表现内腔和辐条间镂空。工程建模时，这些颜色不应只作为渲染贴图处理，而应对应真实的表面处理分区，例如车削亮面、喷涂面、铣削亮边或装饰盖边界。若后续用于加工，需要明确哪些面是装配配合面，哪些面是外观面；配合面应控制粗糙度和尺寸公差，外观面则重点控制流线连续性和边角一致性。

　　安装边界方面，轮辋装入整车后需要检查与制动卡钳、减振器、转向节、翼子板内衬以及悬架摆臂之间的间隙。辐条背面与卡钳之间的安全间隙不足，会在大转角或制动热膨胀时发生摩擦；轮辋外伸量过大，又可能导致轮胎超出翼子板或增加轴承弯矩。偏距、孔距、中心孔直径和螺栓规格是选型时必须锁定的参数，模型中即使以展示为主，也应保留这些接口的几何位置，便于后续转换为工程图或进行装配校核。

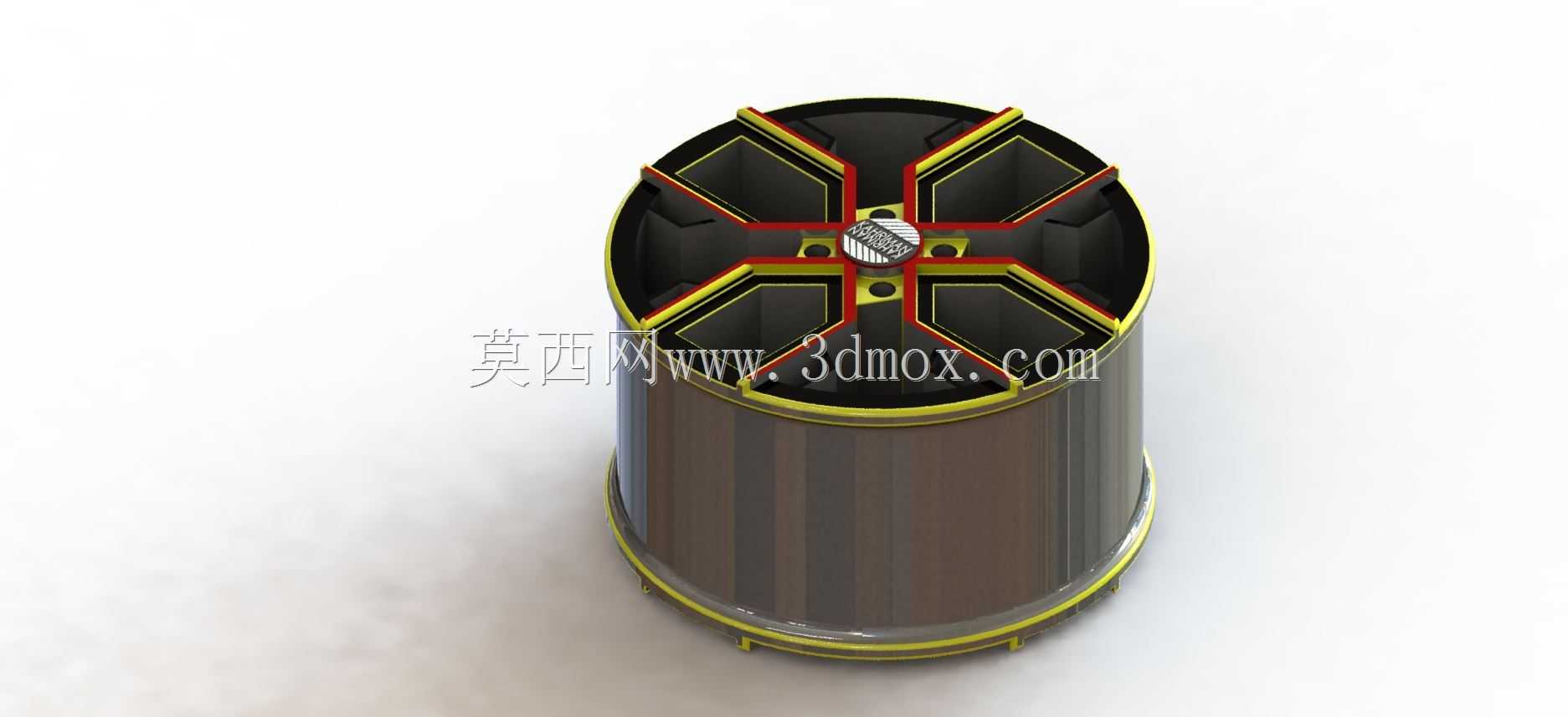

　　结构思路上，该模型把轮辋的封闭筒体与开放式轮辐结合起来：筒体保证轮胎安装基础，轮辐负责承载和散热，镂空区域减轻非关键部位质量，同时让制动系统热量更容易散出。辐条交叉处增加了局部加强块，使多条支撑在中心附近形成闭合传力区；轮辋下部外缘设置细微凸边，可作为造型线，也能增强筒口刚性。整体形态适合用于汽车改装部件的结构表达、教学演示、渲染展示以及前期方案验证，后续若进入详细设计，还需要补充材料牌号、铸造或锻造工艺、疲劳校核、动平衡要求以及螺栓拧紧力矩等工程信息。
