汽车涡轮增压器总成结构设计

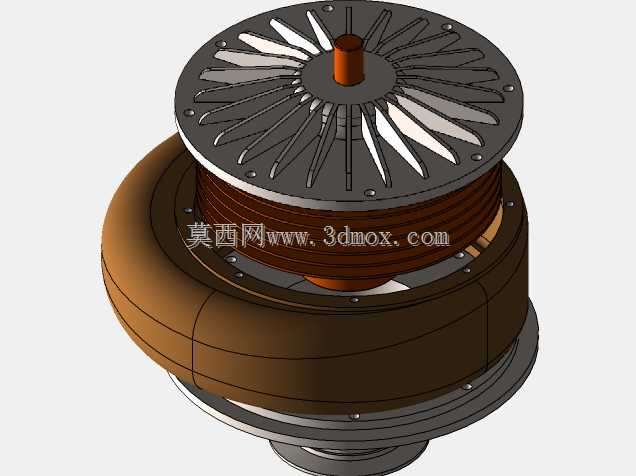

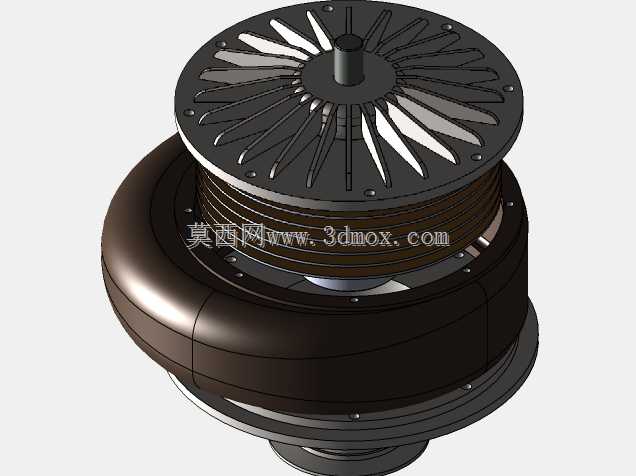

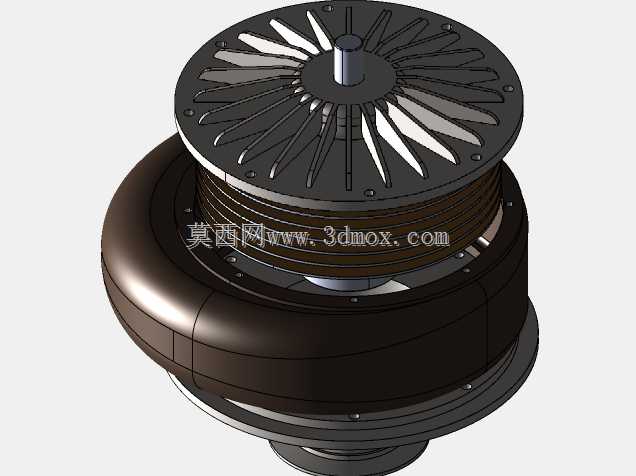

　　这套涡轮增压器总成的三维结构，围绕车用小排量发动机的进气增压需求展开，整体把压气机端、涡轮端、中间轴承体、涡壳与连接法兰整合在同一装配关系里，适合在整车动力舱布置、发动机附件匹配以及进排气系统校核时作为结构参考。

　　从实际用途看，该部件的核心任务是利用发动机排出的高温废气驱动涡轮叶轮，再通过同轴布置带动压气机叶轮压缩新鲜空气，提高气缸充气量，从而在较小排量基础上提升扭矩输出与功率储备。模型中可以看到一侧为带径向叶片的压气机壳与叶轮，另一侧对应废气入口的涡壳流道，中间段保留了轴承支承、润滑与密封所需的结构空间。这种布置决定了它在整车上不是孤立零件，而是要与排气歧管、中冷器管路、机油油路、回油管路以及发动机缸体安装面共同协调。

　　结构设计上，涡壳采用近似蜗牛形的外流道，流道截面沿周向逐渐收缩，使废气以较稳定的方向冲击涡轮叶片。压气机壳同样采用扩压形通道，叶轮压缩后的空气在壳体内进一步减速升压，再通过出口法兰送往进气系统。中间壳体承担轴系定位，两端分别设置密封与支承位置，既要承受高速旋转带来的径向载荷，也要限制热态下的轴向窜动。模型对叶轮叶片、轮毂、轴端连接、壳体加强筋和安装耳座均有较完整表达，便于检查旋转件与固定件之间的间隙。

　　安装边界方面，压气机出口的圆形法兰需要与进气管路对接，法兰端面的孔径、螺栓分布圆和密封面宽度直接影响中冷器管路选型。涡壳入口则要面向排气歧管或发动机排气侧，周边必须预留隔热罩、氧传感器、执行器拉杆以及维修工具的操作空间。由于涡轮端工作温度高，邻近的橡胶管、线束和塑料件不能贴靠涡壳外壁；压气机端虽然温度较低，但进气口方向会影响空滤管路走向，因此在整车布置时需要同时校核转弯半径和管路固定点。

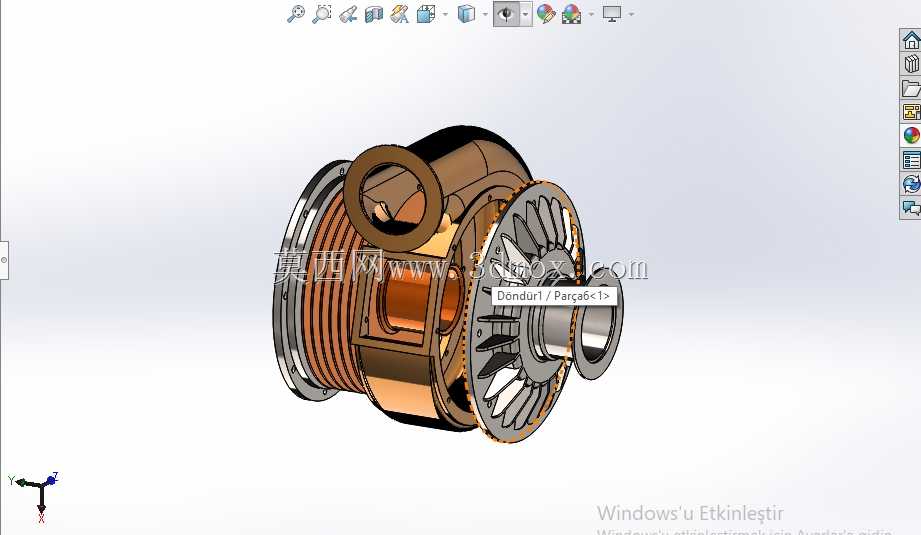

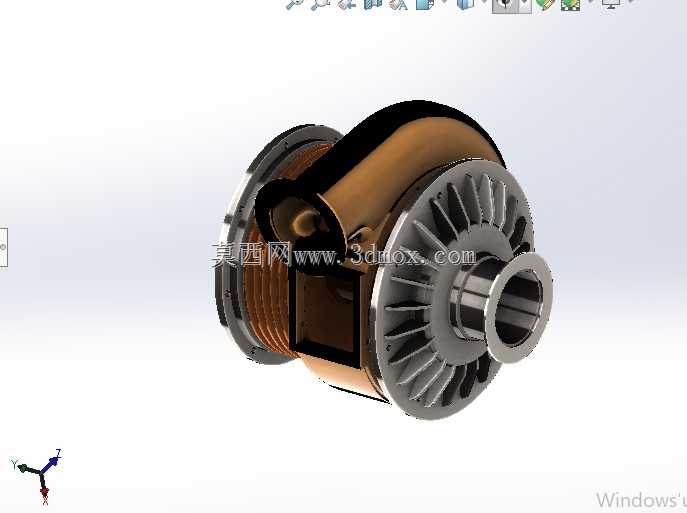

　　轴系是这类部件的关键。叶轮与轴的连接要考虑高速动平衡，叶片前缘、后缘以及轮毂过渡圆角不能出现突兀台阶，否则在高转速下容易形成应力集中。模型中压气机叶轮叶片数量较多，叶形沿径向和轴向均有弯曲，适合表达离心式压气机的基本气动外形；涡轮端则隐藏在涡壳内部，通过壳体开口和剖视关系才能看清叶轮与流道的对应位置。设计时若要进一步细化，应补充浮动轴承、止推轴承、密封环、冷却水腔和机油通道，因为这些结构决定了热膨胀补偿、润滑回油和长期可靠性。

　　外形尺寸上，这类总成通常受发动机横置或纵置布局影响，最大外轮廓集中在涡壳蜗牛段和压气机壳出口段。轴向长度需要避开缸盖、防火墙和车架纵梁；径向高度则要保证机油回油口具有足够下坡角度，避免回油不畅导致漏油。安装脚位一般落在中间壳体或涡壳加强区域，支架不能只固定在薄壁壳面上，应把载荷传递到缸体或变速箱附近的刚性位置。

　　在建模过程中，旋转叶轮适合采用回转基体加叶片阵列的方式建立，叶片曲面需保证前缘与后缘的连续过渡；涡壳和压气机壳则要兼顾流道曲面与外部安装结构，内壁不能与叶轮发生干涉，外壁还要留出壁厚和加强筋。法兰面、螺栓孔、定位止口和管路接口应按装配关系分层管理，方便后续出工程图时标注配合尺寸、密封面平面度以及关键间隙。

　　应用到整车开发时，该结构可用于检查增压器与发动机舱的空间冲突，也可用于教学演示废气能量回收、离心压气、轴承润滑和热管理之间的关系。若面向维修与装配场景，还能据此拆解压气机壳、涡轮壳、中间体、叶轮和密封件的先后顺序，识别现场拆装时容易被管路和隔热罩遮挡的紧固件位置。整体来看，模型把车用涡轮增压器最核心的外形、流道、叶轮和安装接口集中呈现出来，为动力总成匹配、结构校核和三维装配训练提供了直观依据。
