木质卷料承托绕制工装台架结构

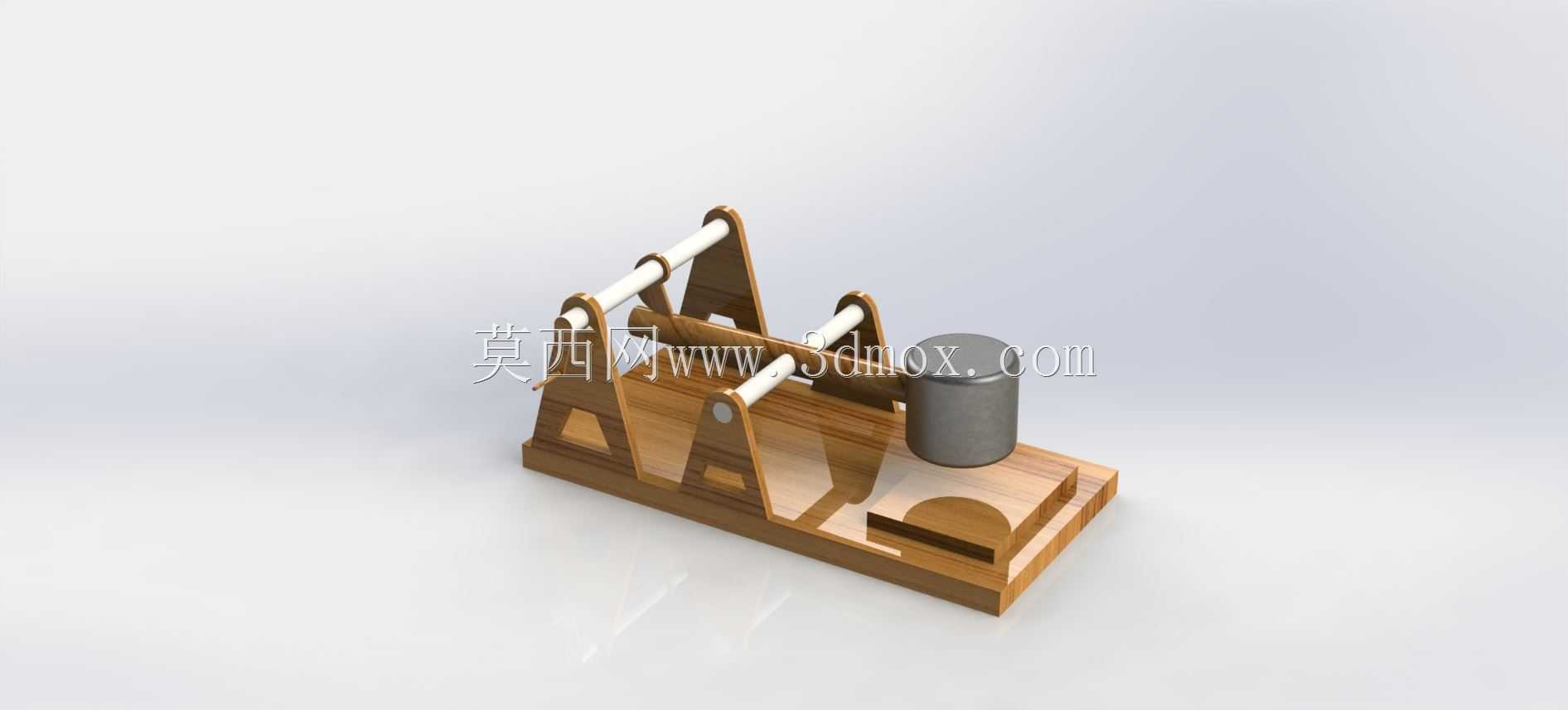

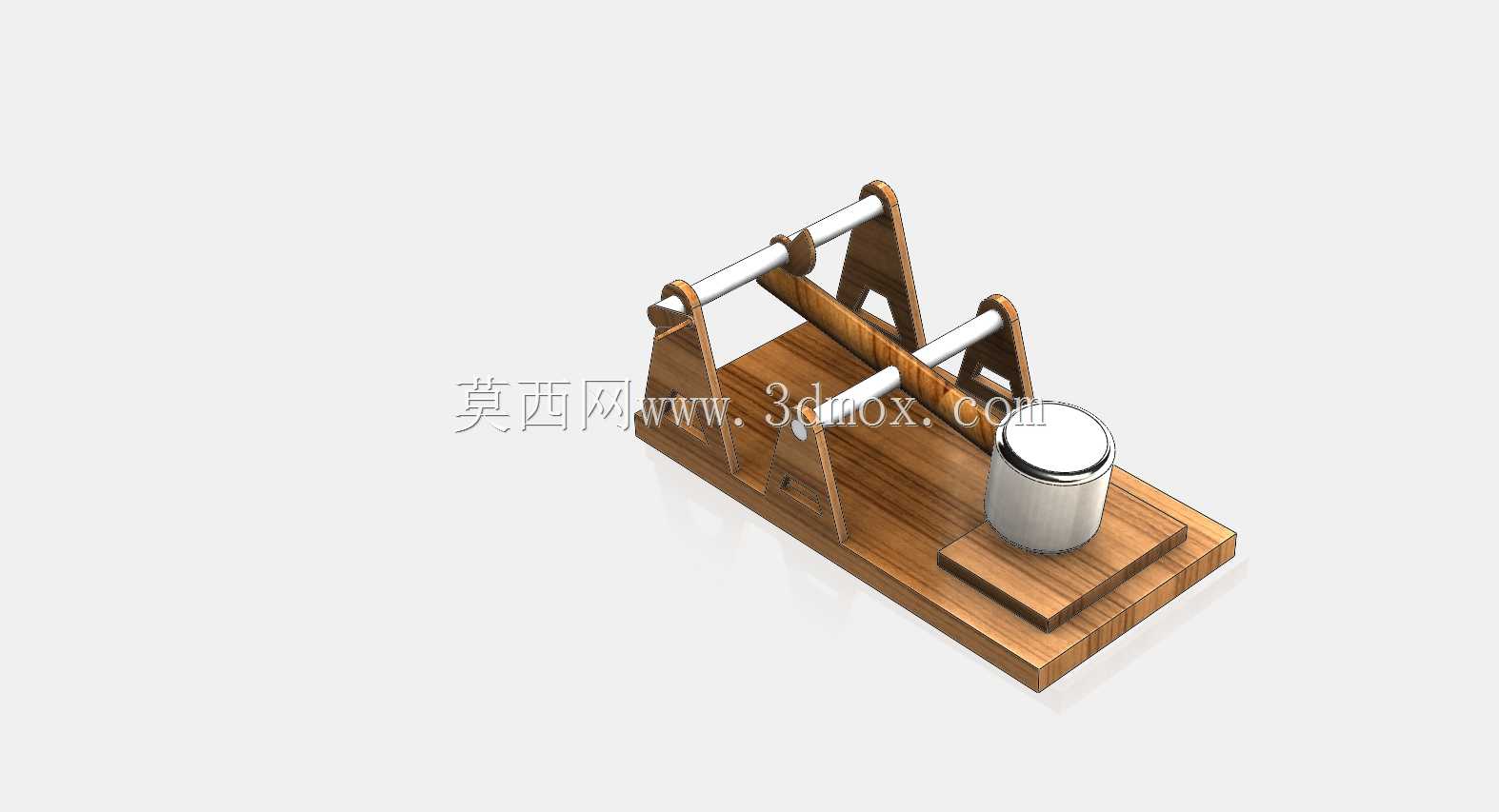

　　该结构面向小型线材、带材或柔性卷料的手工绕制、放卷与临时承托场景，整体采用木质框架搭建，适合教学实训、手工装配工位、样品试制以及轻型维修作业中使用。台架主体由底板、侧向支撑板、横向辊轴和端部限位构件组成，底板提供稳定安装基准，两侧立板承担辊轴支撑与载荷传递，辊轴用于穿装卷状材料，使料卷在牵拉过程中能够绕轴顺畅转动。右侧独立设置圆柱配重或压料构件，配合底座上的弧形定位槽，可对材料端部、压块或辅助工具进行放置与限位，避免操作过程中物料松散、偏移或滑脱。

　　从实际工位布置来看，这类装置并不追求高速自动化生产，而是强调低成本、易加工、易观察和快速调整。木质板材可通过铣削、钻孔、开槽和拼装完成，支撑立板上的轴孔位置决定辊轴高度与跨距，设计时需要结合常用料卷外径、轴向宽度以及操作人员手部取放高度确定。底板轮廓应覆盖两侧支架和压料区域，保证台架在桌面上放置时具有足够抗倾覆能力；侧向支撑板与底板之间可采用嵌槽、螺钉或胶接组合方式固定，使机架在承受径向载荷时不易张开。辊轴两端需设置挡片或加粗轴肩，防止卷料沿轴向窜动；轴与支架孔位之间保留合理转动间隙，若用于频繁操作，也可在孔位处增加金属衬套以降低磨损。

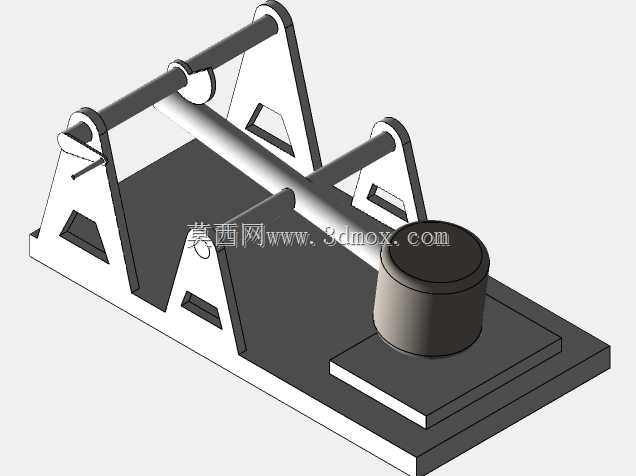

　　结构建模时，底板、立板、辊轴和压料块应分别建立独立零件，再按照装配关系完成同轴、贴合和间距约束。两侧立板外形采用三角形加强轮廓，既减轻材料用量，也能提高支架侧向刚度；立板上多组轴孔可支持不同高度辊轴布置，便于根据料卷直径调整放卷姿态。底座前端的半圆槽与圆柱件形成明确配合边界，适合放置压锤、定位块或卷料端头，槽口半径、深度和位置需与圆柱件直径匹配，避免放置后出现滚动干涉。辊轴之间的平行度会直接影响料带走向，若轴线偏斜，材料在放出时容易产生褶皱、边缘拉扯或张力不均，因此装配中应保证两轴中心连线与底板基准边平行。

　　在功能扩展方面，该台架可作为简易绕线架、胶带放卷架、绳带整理架或小型包装辅助架使用。若材料张力较大，可在其中一根辊轴上增加阻尼套或摩擦垫圈，通过轻微阻力抑制料卷惯性反转；若需要提高耐磨性，辊轴可替换为金属圆棒或带轴承组件，而木质支架仍作为外部承托框架。外形尺寸设计需兼顾桌面占用空间与料卷容纳能力，底板长度应覆盖支架跨度和压料区，宽度则以立板稳定支撑和卷料轴向宽度为边界；辊轴上方需预留取料和穿料空间，侧板顶部不应妨碍卷料吊装或徒手装拆。

　　该方案的核心在于用简洁的框架形式完成卷料支撑、转动导向和端部压持三类动作，零件数量少、加工门槛低、装配关系清晰。对于结构设计人员而言，建模重点集中在孔轴配合、板件开槽、机架稳定性和操作空间校核上；对于工位应用而言，它能够替代临时堆放方式，使卷料在手工处理过程中保持有序转动、定位可靠，并减少材料弯折、污染和散落问题。
