40×40欧标槽工业铝型材三维建模作品

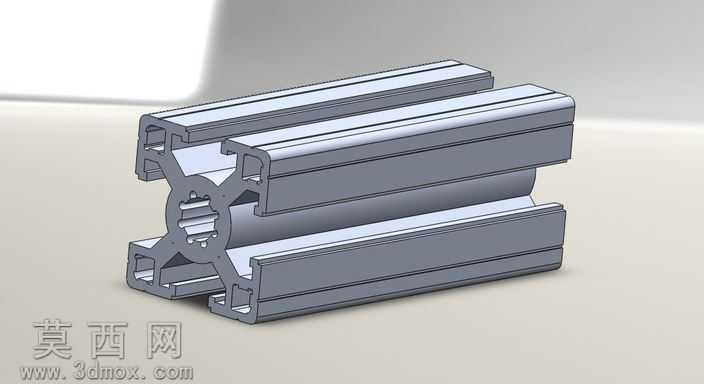

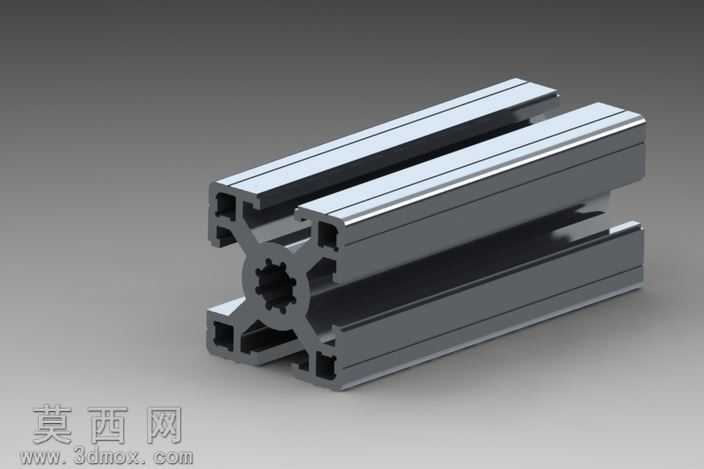

本作品为40×40规格工业铝型材的三维建模成果，建模过程严格遵循工业铝型材的实际生产尺寸标准，以保证模型可直接用于后续的工程装配、框架搭建模拟等场景。建模初期先梳理该款铝型材的截面特征：其截面为正方形，中心设置梅花形定位孔用于配套紧固件安装，四周均匀分布T型安装槽，槽口尺寸符合通用工业铝型材的装配标准，可适配标准T型螺栓、螺母等连接配件，型材的四个外角做了微小圆弧过渡处理，既符合实际挤压生产的工艺特性，也能避免安装使用过程中的锐边划伤问题。建模时先绘制精准的二维截面草图，对截面的每一处尺寸做参数化约束，包括槽口宽度、槽深、壁厚、中心孔的齿形参数、外角圆弧半径等，确保截面轮廓完全匹配实物尺寸，再通过拉伸特征生成指定长度的型材基体，之后对型材的端面做工艺倒角处理，还原实际生产中端铣加工的细节特征。材质设置上选用6063-T5铝合金的材质参数，调整金属材质的反射率、粗糙度参数，还原阳极氧化银白表面的哑光金属质感，渲染时采用柔和的工业产品布光方案，通过多角度光源突出型材的槽体结构、中心孔细节以及金属表面的细腻质感，避免过强反光导致结构细节被遮挡。结构设计上完全还原该款铝型材的装配特性，T型槽的内部尺寸预留了标准紧固件的安装间隙，中心梅花孔的尺寸可配套专用的膨胀连接组件，能够实现多根型材的垂直、平行拼接，可用于搭建工业设备机架、自动化设备护罩、工作台框架、物料周转架等多种工业场景。建模过程中对型材的壁厚做了等厚约束，还原实际挤压生产的均匀壁厚特性，避免出现壁厚不均导致的模型与实物力学性能不符的问题，同时对槽口的边缘做了微小的圆角处理，还原挤压模具出料时的自然圆角特征，让模型的细节还原度更高。
