框架式多隔间物料存储周转工装结构

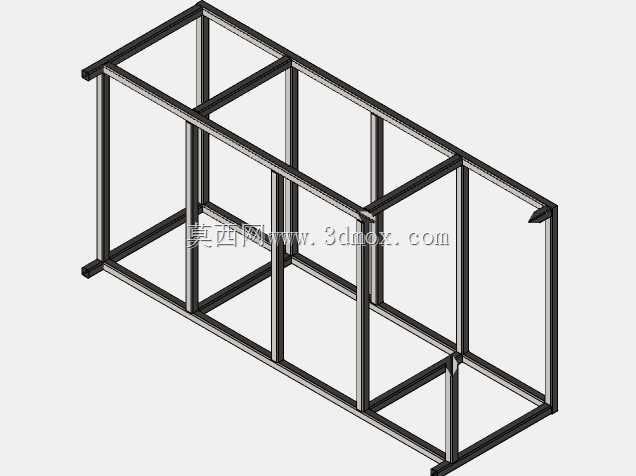

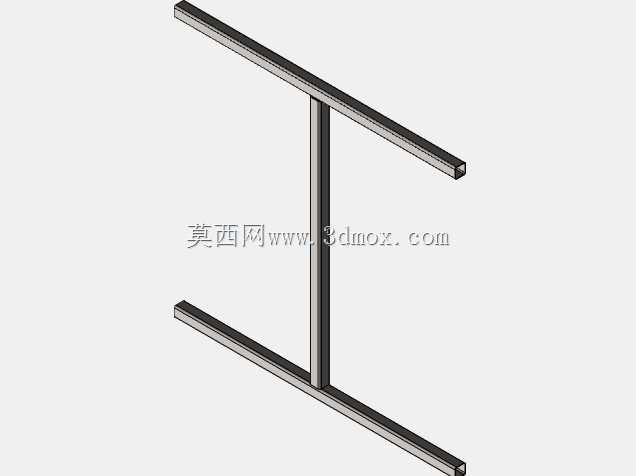

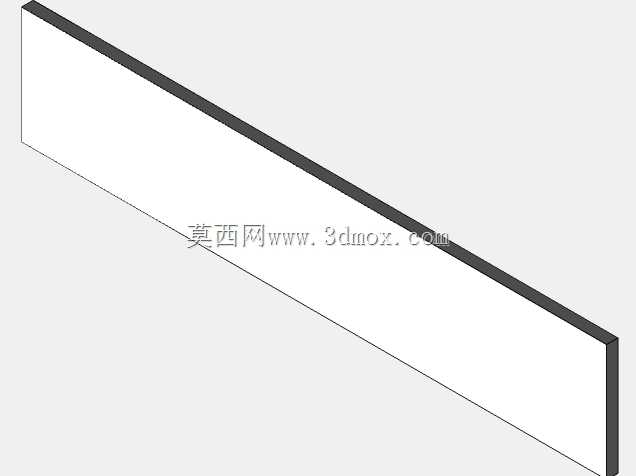

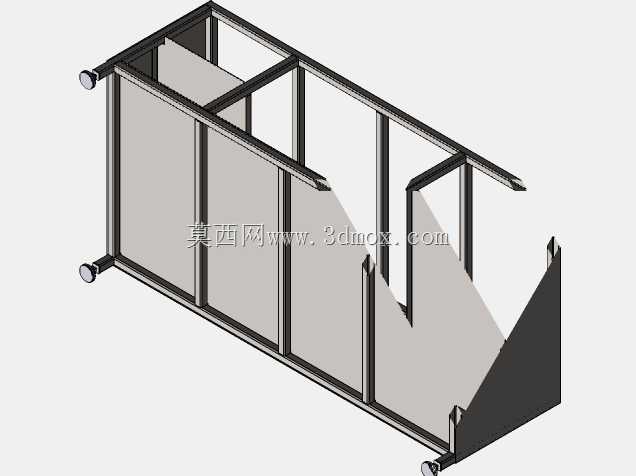

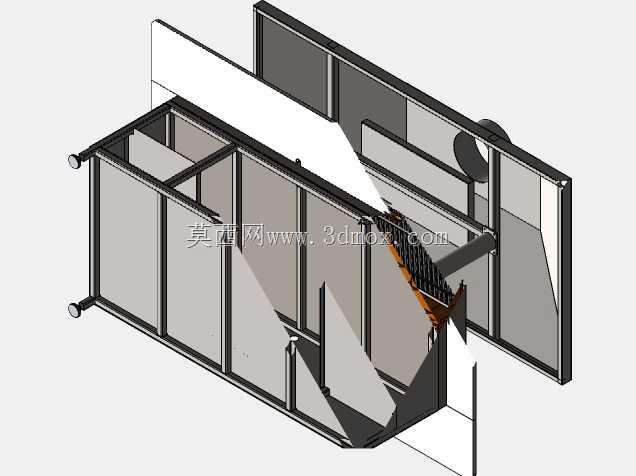

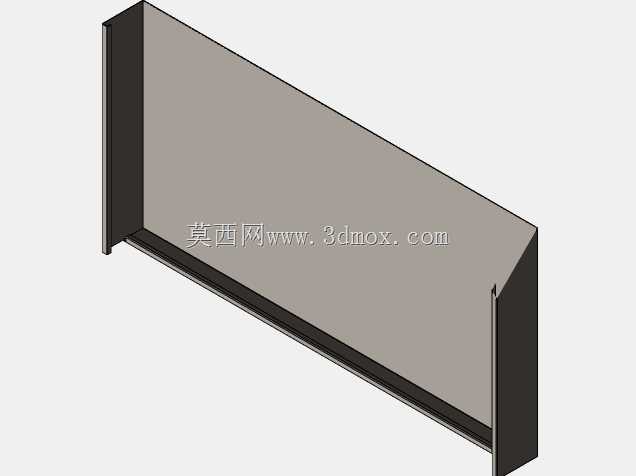

　　该结构主要面向生产车间内的工序间物料暂存、定点配送场景，适配多品类小批量零件的分类存放需求，可直接嵌入生产线边的物料缓存区，也可配合AGV实现工位间的物料转运，解决传统通用货架无法匹配特定工位物料摆放尺寸、混放导致的取料效率低问题。从结构组成来看，整体采用矩形钢管作为主承力框架，通过焊接拼接形成外围支撑边界，框架立柱底部预留脚轮安装位，可根据使用场景选择固定支撑脚或者万向带刹脚轮，适配固定放置或者移动周转的不同需求。内部通过竖向钣金隔板划分出多个独立存储隔间，每个隔间的宽度、深度尺寸匹配对应存放物料的外包装或者料箱尺寸，避免物料在隔间内出现晃动、磕碰，隔板与主框架之间采用可拆卸螺栓连接，可根据后续存放物料的规格变化调整隔间划分，

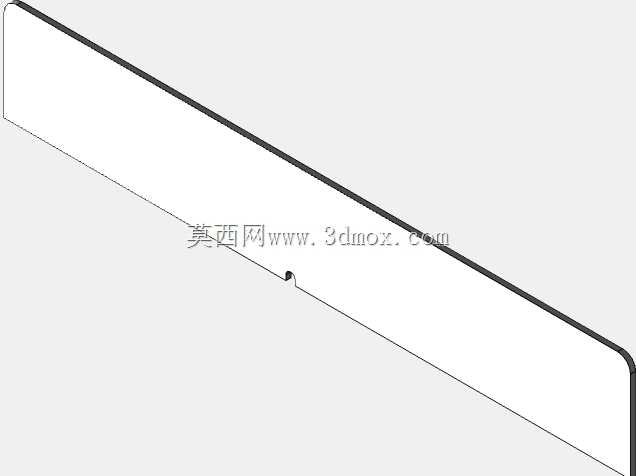

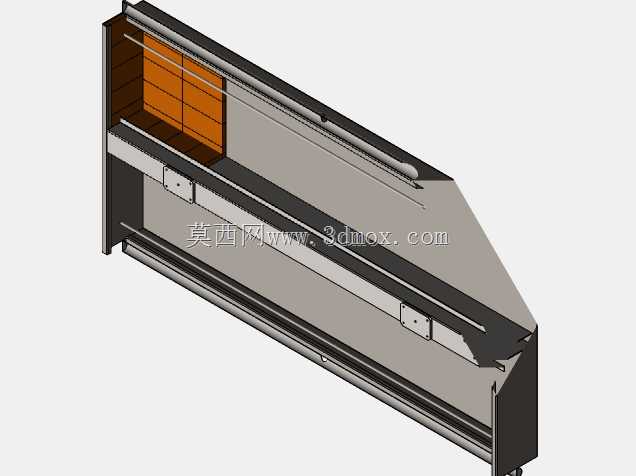

　　提升结构的复用性。框架侧面设置有可开合的挡板结构，挡板采用薄钢板折弯成型，边缘做卷边处理避免划手，挡板上部通过合页与顶部横梁连接，可向上翻起后通过侧边的插销固定，方便从侧面存取大尺寸物料，关闭时可阻挡隔间内物料滑落，同时避免车间内的粉尘、切削液飞溅到存放的物料表面。结构顶部预留有平整的置物平面，可临时放置随物料流转的工艺卡片、检验记录单等纸质文件，也可放置小型的工位器具。设计过程中优先考虑了结构的受力合理性，主框架的钢管壁厚根据满载承重需求选定，底部横梁做了加强处理，避免满载时出现框架下沉变形，所有焊接位置均做了焊后打磨处理，去除焊渣与毛刺，外露的金属表面可根据车间的防腐需求做喷塑或者喷漆处理。安装边界方面，

　　整体宽度适配车间标准通道的通行宽度，高度符合人体工程学取料高度，操作人员站立时无需过度弯腰或者抬手即可取放大部分隔间内的物料，底部的支撑脚/脚轮安装位置预留了调节余量，可在地面不平整的车间环境下调整整体水平度，避免出现晃动。在实际使用中，该结构可根据不同工位的物料存放需求调整内部隔板的数量与位置，比如在机加工工位可划分出专门的待加工区、已加工区、不合格品区，在装配工位可按照装配工序划分不同零件的存放隔间，减少操作人员取料时的寻找时间，降低混料风险。框架的后侧预留有标识牌安装位，可粘贴对应存放物料的型号、数量标识，方便物料盘点与配送。相较于通用的商用货架，该结构的隔间尺寸完全针对特定工位的物料定制，空间利用率更高，

　　同时整体结构的强度更高，可承受较重的金属零件存放需求，可拆卸的连接方式也方便后续的维护与改造，当部分隔板出现磨损变形时可单独更换，无需整体报废，降低长期使用成本。结构的边角位置均做了圆角处理，避免车间内人员通行时发生磕碰受伤，符合车间安全生产的相关要求。
