剪叉式同步压缩夹持工装机构

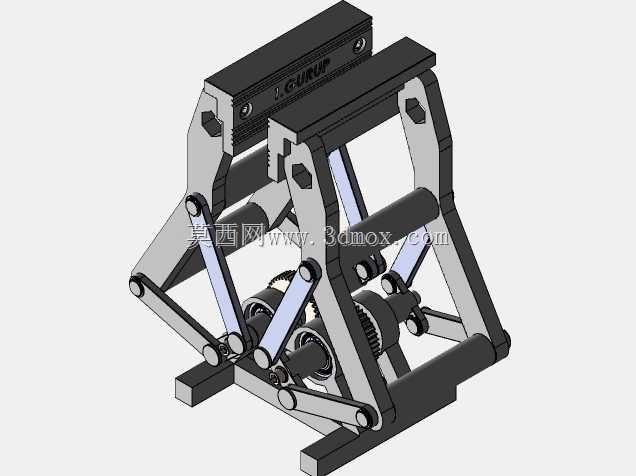

　　这套压缩单元采用双侧对称剪叉连杆布局，核心执行端为顶部平行压持梁，底部以框架式基座承载全部传动与铰接载荷，适用于产线中需要将工件、弹性物料或叠层组件在垂直方向平稳压合、保持间距并完成定位的工序。现场布置时，基座下方预留的平直安装块可直接落在工装台面或设备主机框架上，通过螺栓孔完成固定；顶部压梁与被压工件之间需保留足够的接触长度，避免偏载造成压持面倾斜。整体机构在完全收拢状态下高度较低，展开后压梁沿近似直线轨迹上行，侧向摆动被两组平行连杆约束，因此对安装边界的要求主要集中在竖直行程空间与两侧连杆外摆余量上，设备侧壁不宜过度贴近剪叉铰点，防止连杆运动过程中发生干涉。

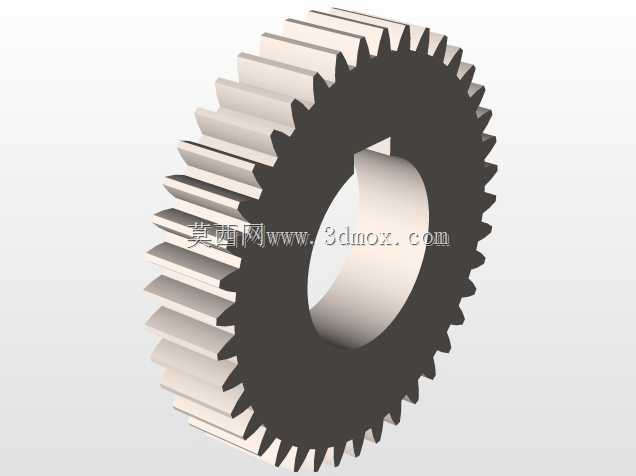

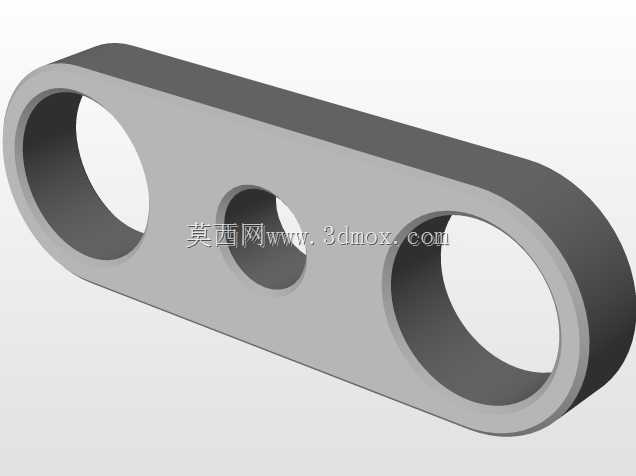

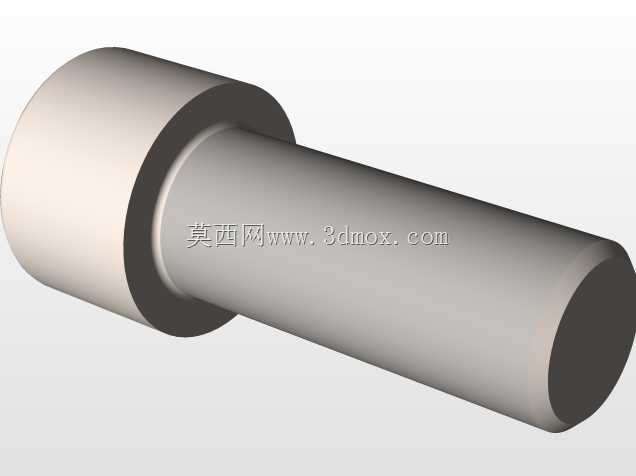

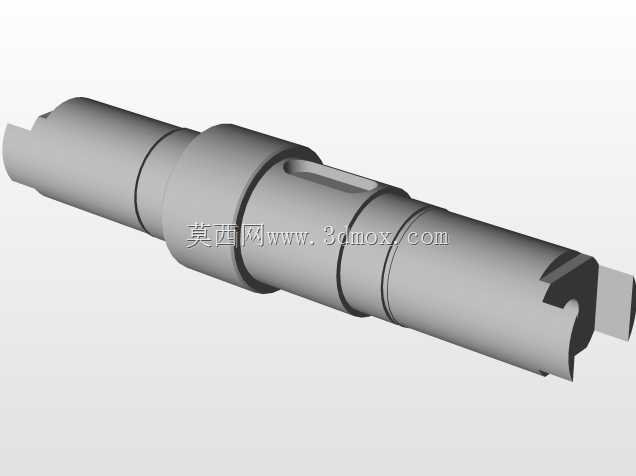

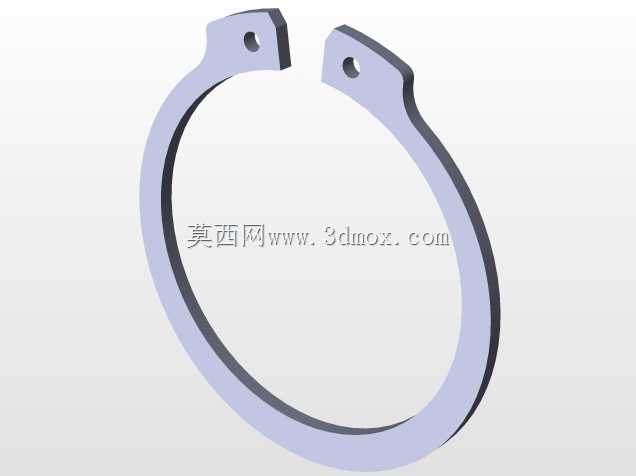

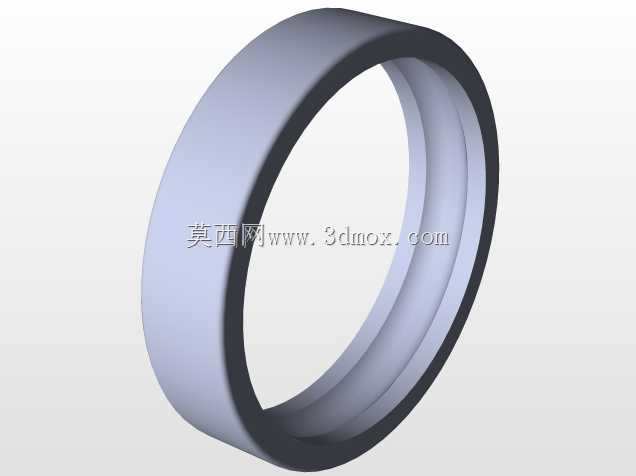

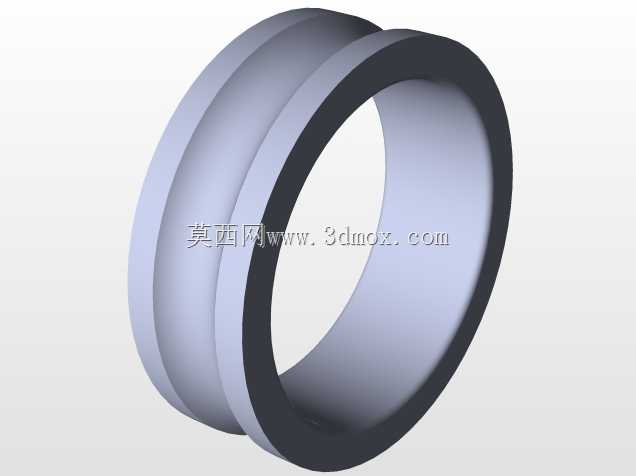

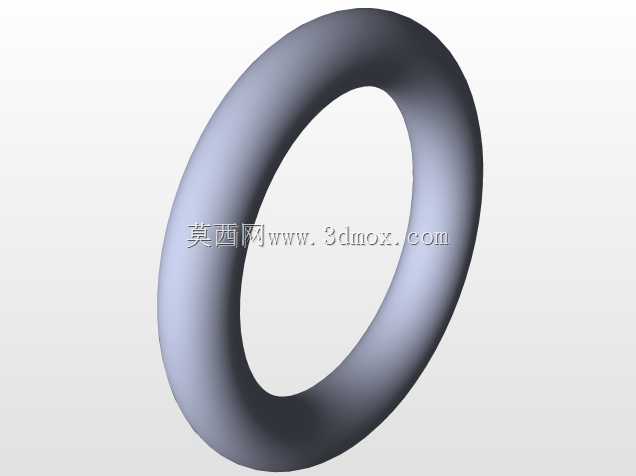

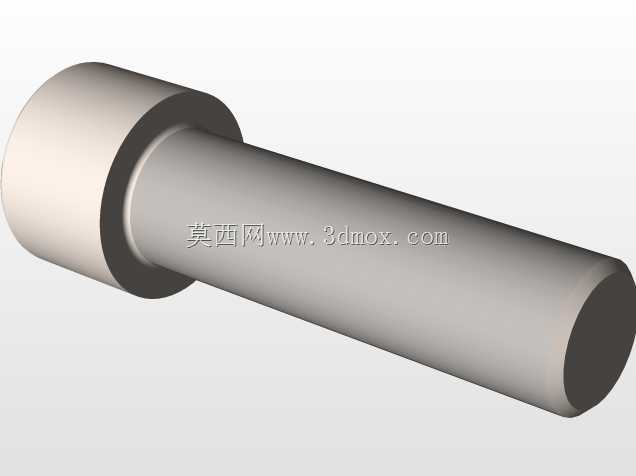

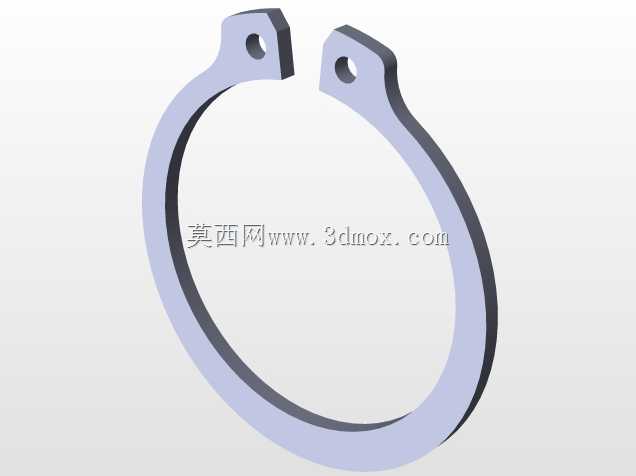

　　从动力传递路径看，底部横向布置的轴系承担同步驱动作用，轴上齿轮与连杆铰接点配合，使左右两侧剪叉臂在开合时保持相位一致。工程调试中，这类结构最需要关注的是两侧连杆长度误差、铰接孔同轴度以及齿轮啮合侧隙：若单侧连杆孔位偏差较大，压梁上升时会出现轻微扭转，长期循环后铰点销承受附加弯矩，磨损速度明显加快。建模时将左右侧板、连杆、销轴、齿轮和压梁分别独立装配，能够在干涉检查中直观看到压梁全行程位置，尤其是剪叉接近收拢极限时，相邻连杆之间的间隙较小，需确认销钉端部、螺母以及加强筋不会互相碰撞。

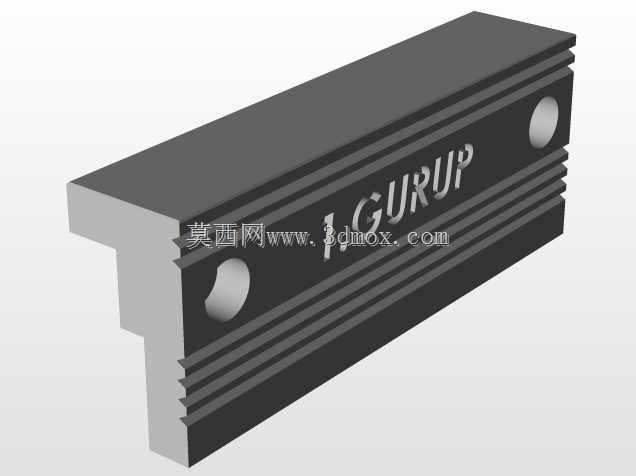

　　压梁本体采用长条形刚性截面，上面加工有连续安装孔位，可根据不同工件更换压头、垫块或仿形压块。梁体与剪叉臂上端通过铰接座连接，铰接座的位置决定了压梁的运动姿态：连接孔越靠近连杆延长线交点，压梁在行程中的水平位移越小，压持轨迹越接近垂直升降。对于纸箱、泡棉、线束总成或柔性袋装件这类压缩后需要保持一定高度再进行锁付、捆扎或检测的场景，该机构能够以较小的驱动行程获得较大的压合位移，并且在停止位置利用连杆死点附近的力学特性维持压持力，降低动力源持续负载。

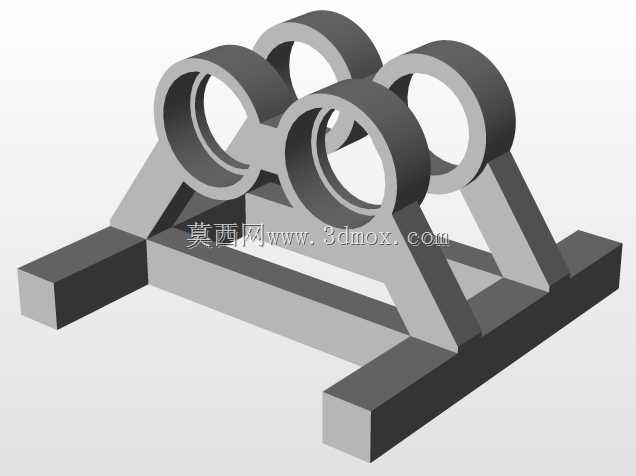

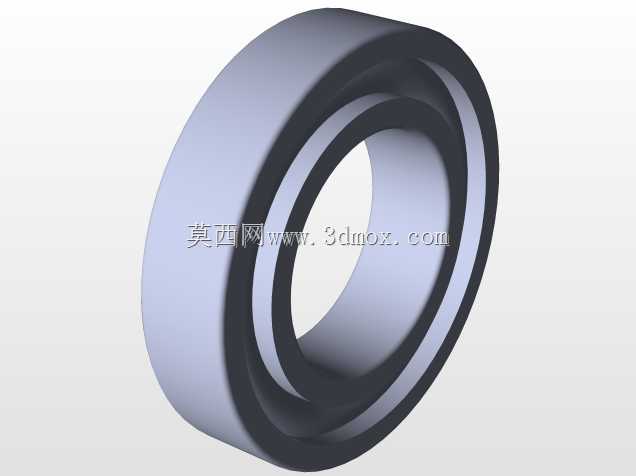

　　侧板框架作为整个单元的骨架，承担齿轮轴支撑、连杆下铰点固定和基座连接三重作用。结构设计上，侧板外侧保留轴端安装面，内侧布置齿轮与连杆，使传动件处于框架保护范围内；跨接横梁将左右侧板连成箱形框架，可抑制压持反力造成的侧板张开变形。选型阶段若用于较大压合力工况，应优先核算销轴剪切应力、连杆稳定截面以及侧板铰接孔局部挤压应力；若用于轻压装或定位压紧，则可适当减薄侧板，但齿轮轴支撑处仍需保留足够轴承宽度，避免轴系挠曲影响同步。

　　在自动化产线集成中，该压缩单元可嵌入夹具底板、装配工位或检测工位，驱动端既可接入旋转动力，也可通过手动轴、气缸齿条或电机减速器带动底轴转动。机构的优势在于结构开放、运动关系清晰、压持面宽且同步性容易保证；局限则是侧向刚度依赖框架约束，压梁中心受偏载时需要额外导向。三维设计过程中，应围绕行程起点、中点和终点分别建立位置校核，检查齿轮包络、连杆夹角、压梁高度以及操作者维护空间，使压缩单元在满足压合功能的同时，具备稳定的安装基准和可更换的执行接口。
