门禁刷卡密码键盘终端结构设计

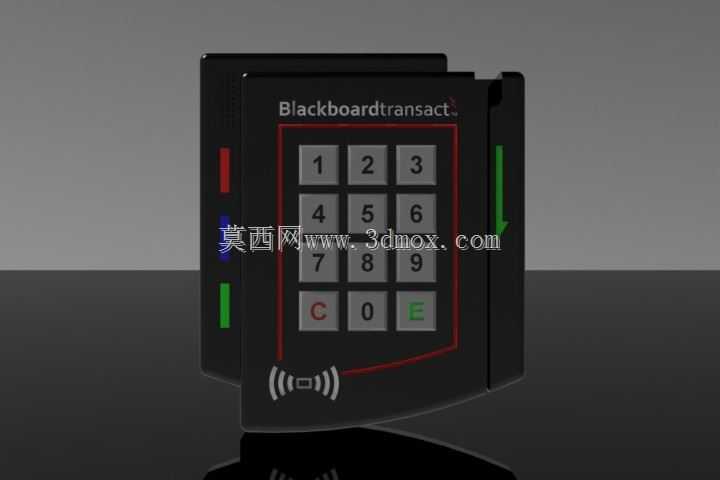

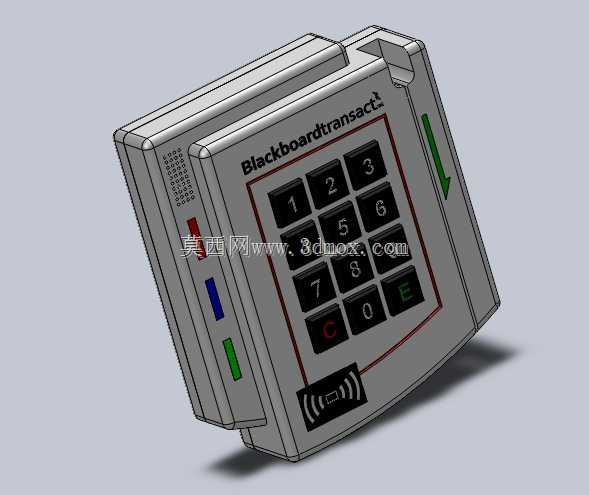

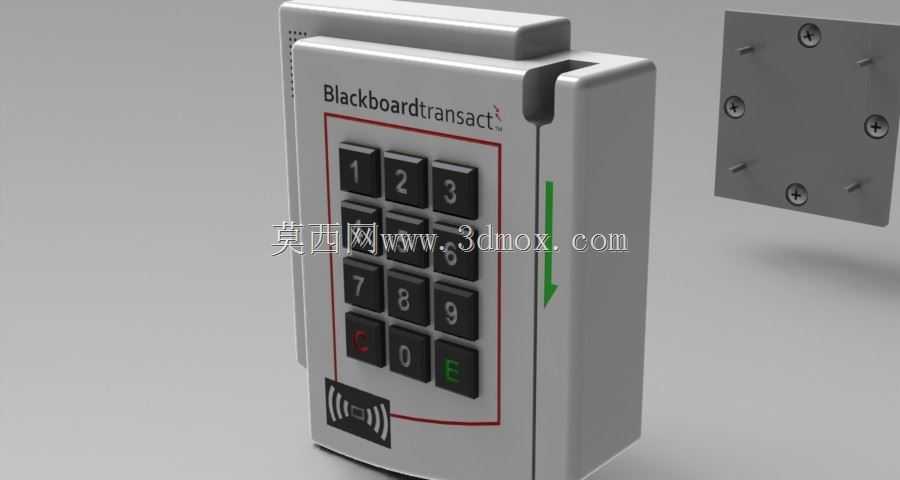

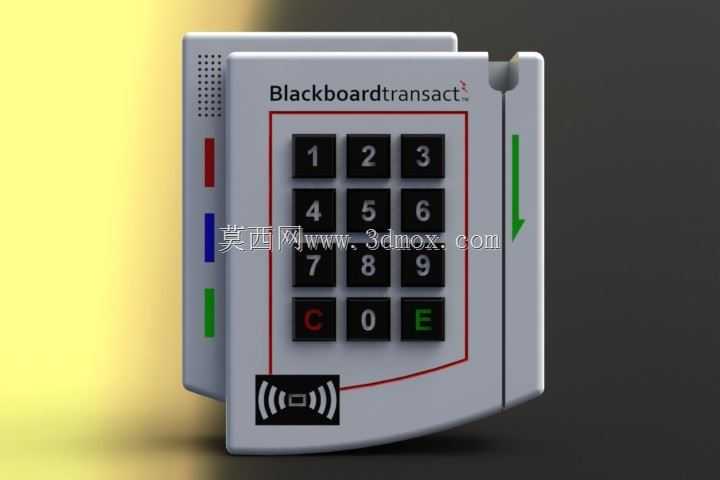

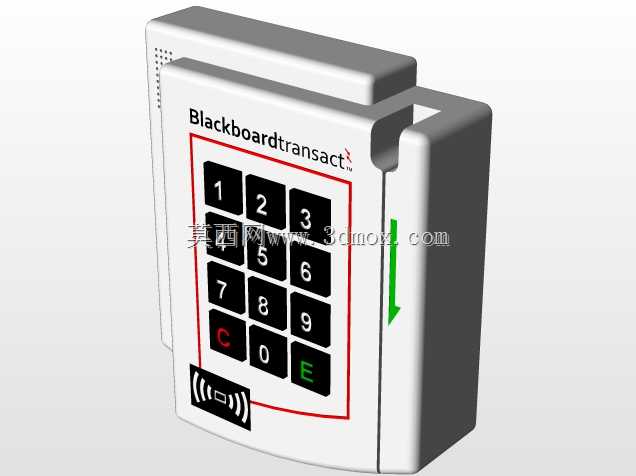

　　这套三维结构围绕校园、办公楼、园区出入口常见的门禁读卡终端展开，主体由壁挂式主机壳、前置硅胶按键区、非接触卡感应区、侧边刷卡导向槽和背部安装腔体组成。建模时先从安装边界入手，设备正面采用略带弧度的竖向矩形面板，整体厚度控制在适合墙面明装的范围内，背部预留平整贴墙基准面，四角设置沉头螺钉固定位，下方隐藏出线孔，便于在砖墙、立柱、闸机侧板上直接安装。面板正面的数字键盘按三列四行排布，1至9数字键下方设置取消、0、确认功能键，键帽做下沉式限位，周边保留凸筋防止误触；键盘外围用红色装饰框区分操作区，使用户在光线不足的通道内也能快速识别输入位置。读卡区域布置在键盘下方，表面印制感应标识，内部对应天线板安装柱，保证卡片贴近时信号耦合距离稳定。

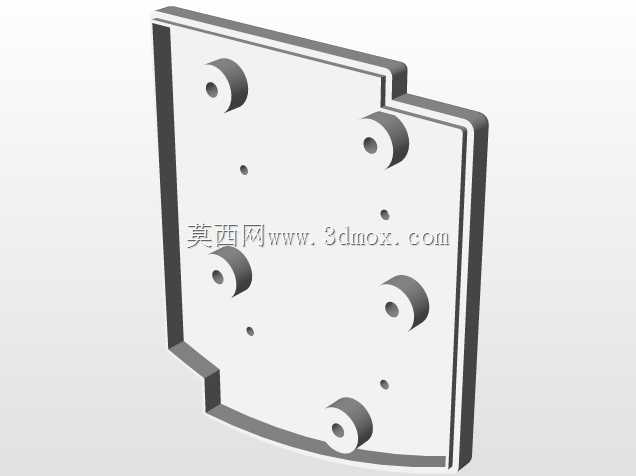

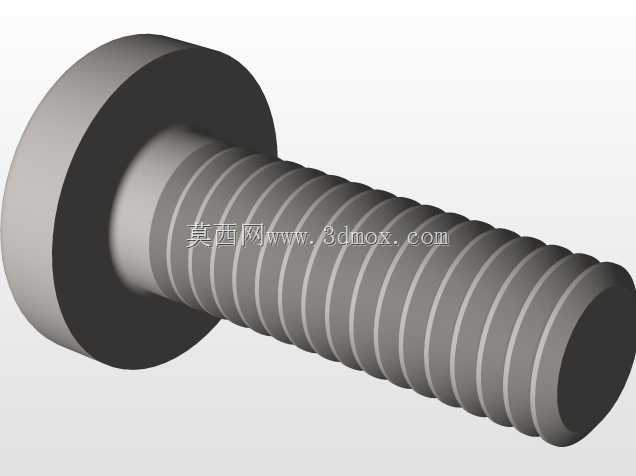

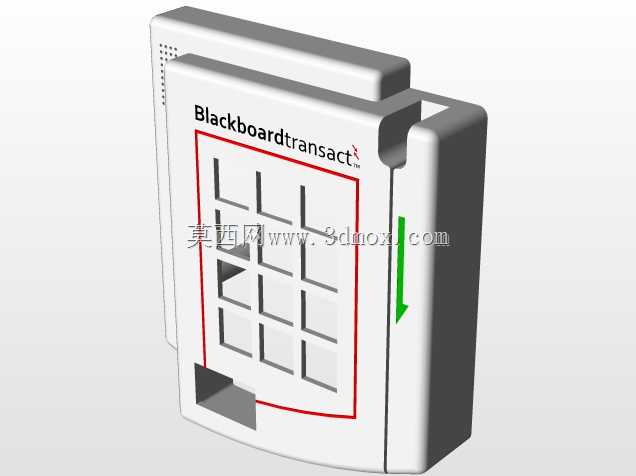

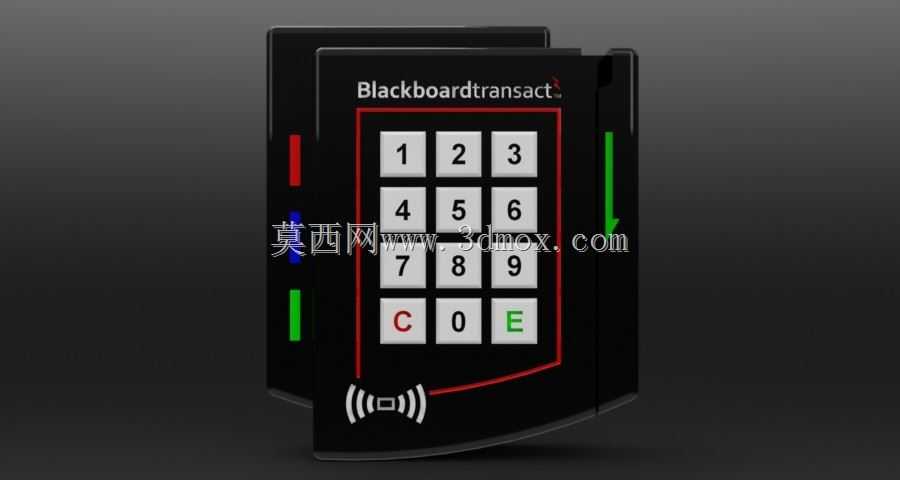

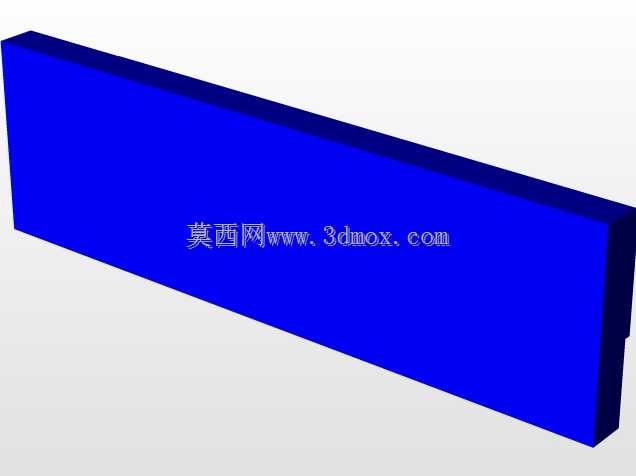

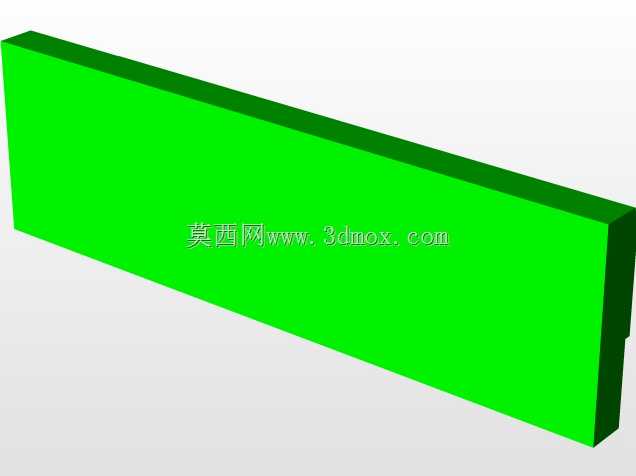

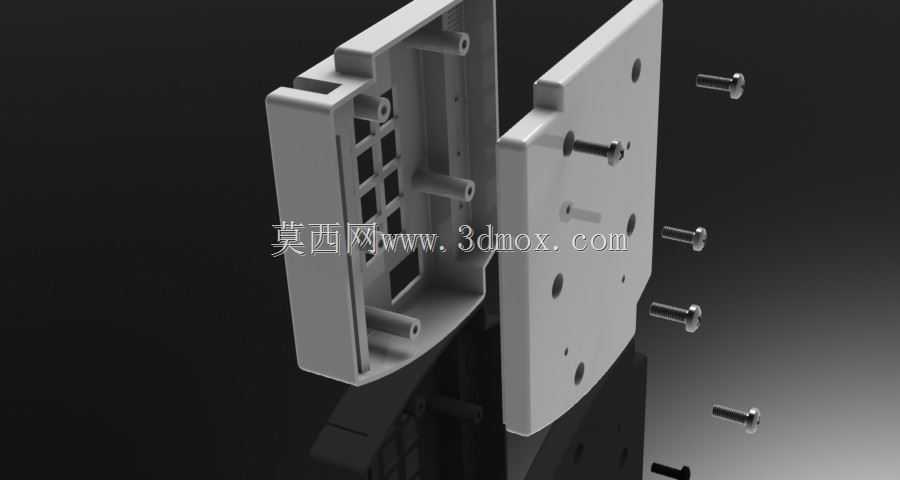

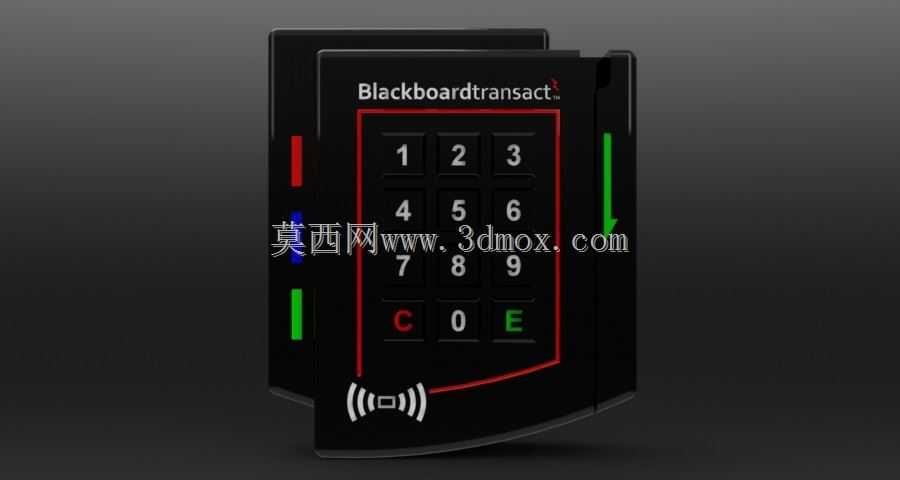

　　设备右侧设计竖向刷卡槽，槽边以绿色箭头提示卡片滑过方向，适合磁条或条码类辅助识别；壳体左侧分布红、蓝、绿三色状态条，可对应电源、验证、通行等状态反馈。背部腔体按主板、天线板、蜂鸣器和接线端子分层规划，螺钉柱、卡扣和加强筋同步建模，避免装配后电路板晃动。外壳分件采用前盖与底壳扣合结构，接缝沿侧边隐藏，正面保持整洁；出声孔在背部或侧下方开孔，兼顾提示音传播与防雨防尘。结构细节上，按键区与面板之间预留防水唇边，安装面增加胶圈槽，户外或半户外使用时可提升防护能力。模型还表现了壳体圆角、拔模斜度、丝印区域和材质分色，前壳采用浅灰阻燃塑料，按键使用深色耐磨材料，感应区与标识区通过表面印刷实现。该类终端常用于教室门口、宿舍通道、办公隔断、

　　电梯厅和小区单元门，既支持射频卡快速靠近识别，也支持密码输入作为备用验证方式。设计时需要兼顾人机操作高度、刷卡手势、墙面走线和后期维护，因此底壳内部留出接线余量，主板固定位与外壳保持安全间隙，侧边槽口做圆滑过渡以减少卡片磨损。整体建模把外观造型、按键手感、读卡距离、安装方式和维护拆卸放在同一结构框架下校核，可用于门禁产品方案展示、结构评审、安装干涉检查以及二次工程图细化。
