节能电机Y型线圈控制器结构设计

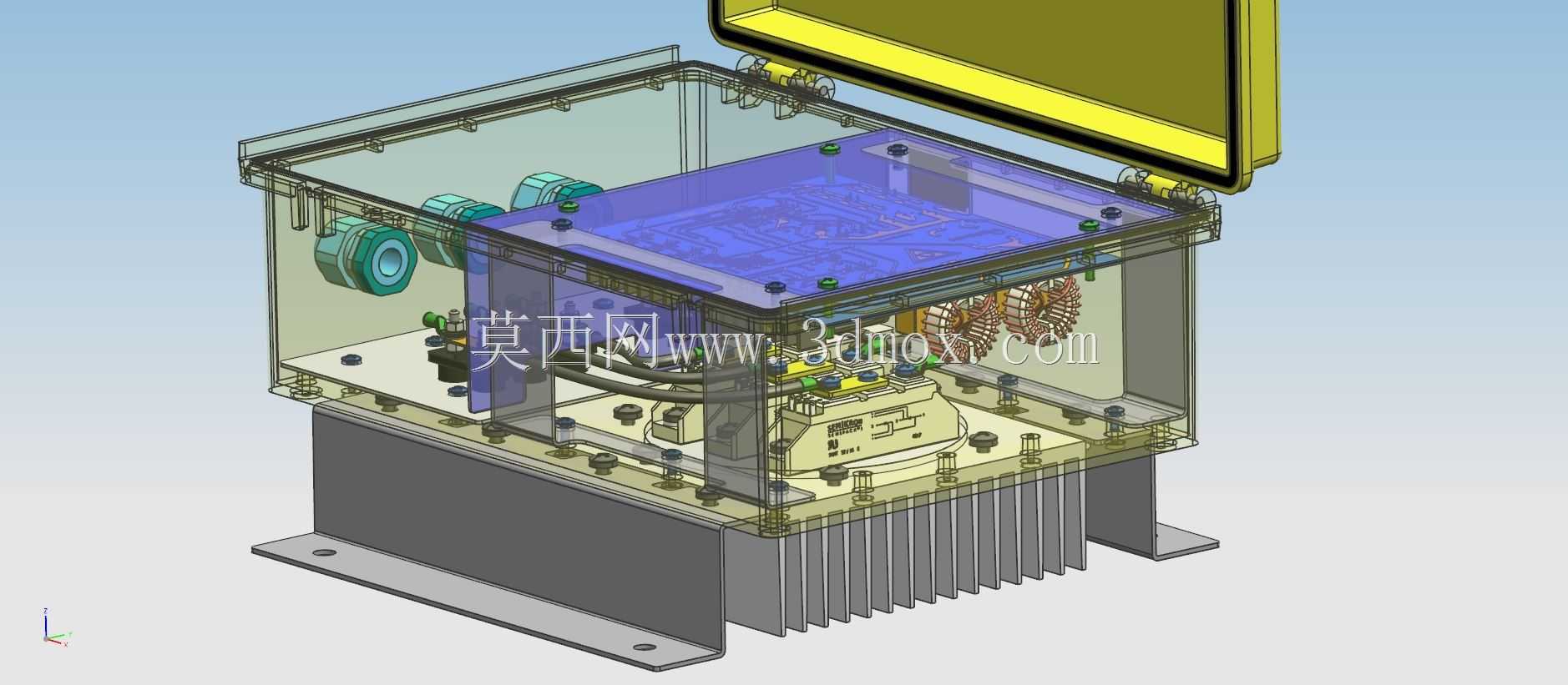

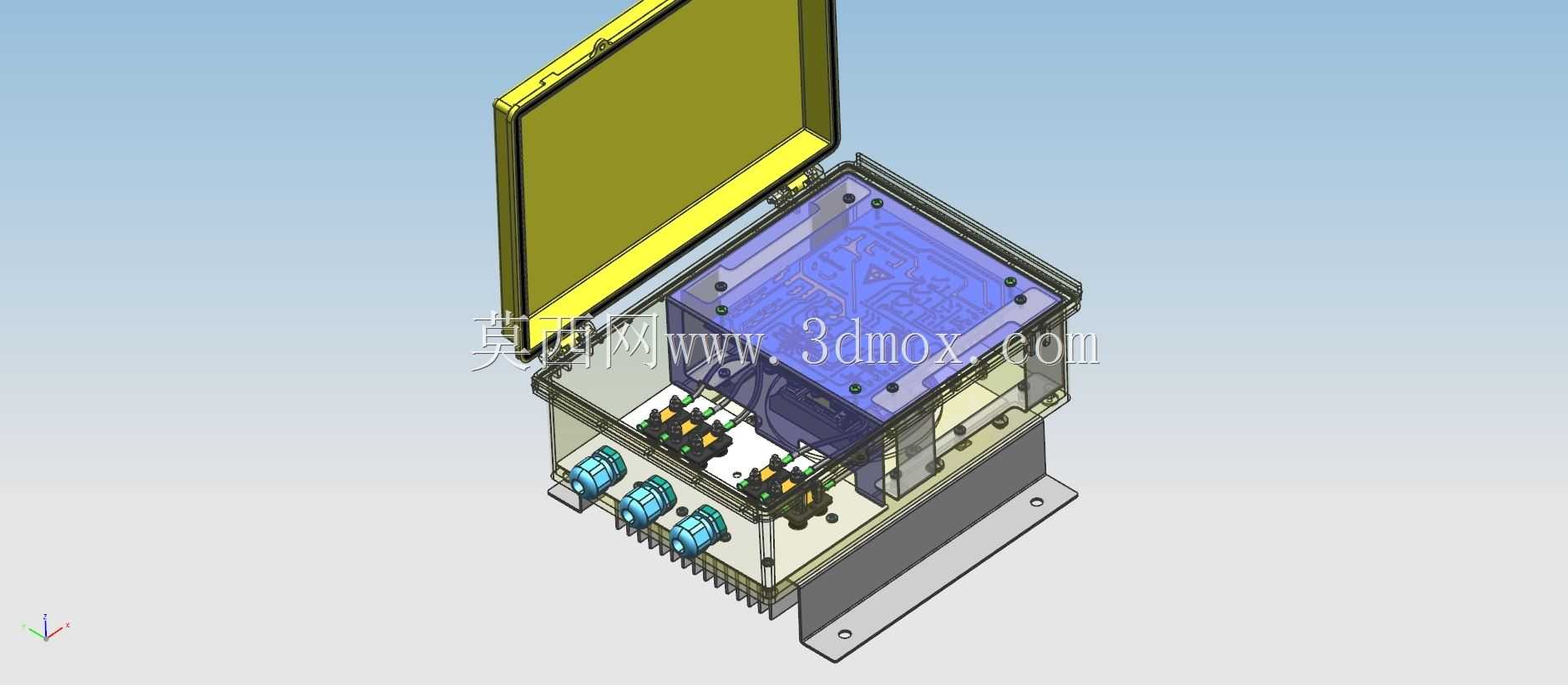

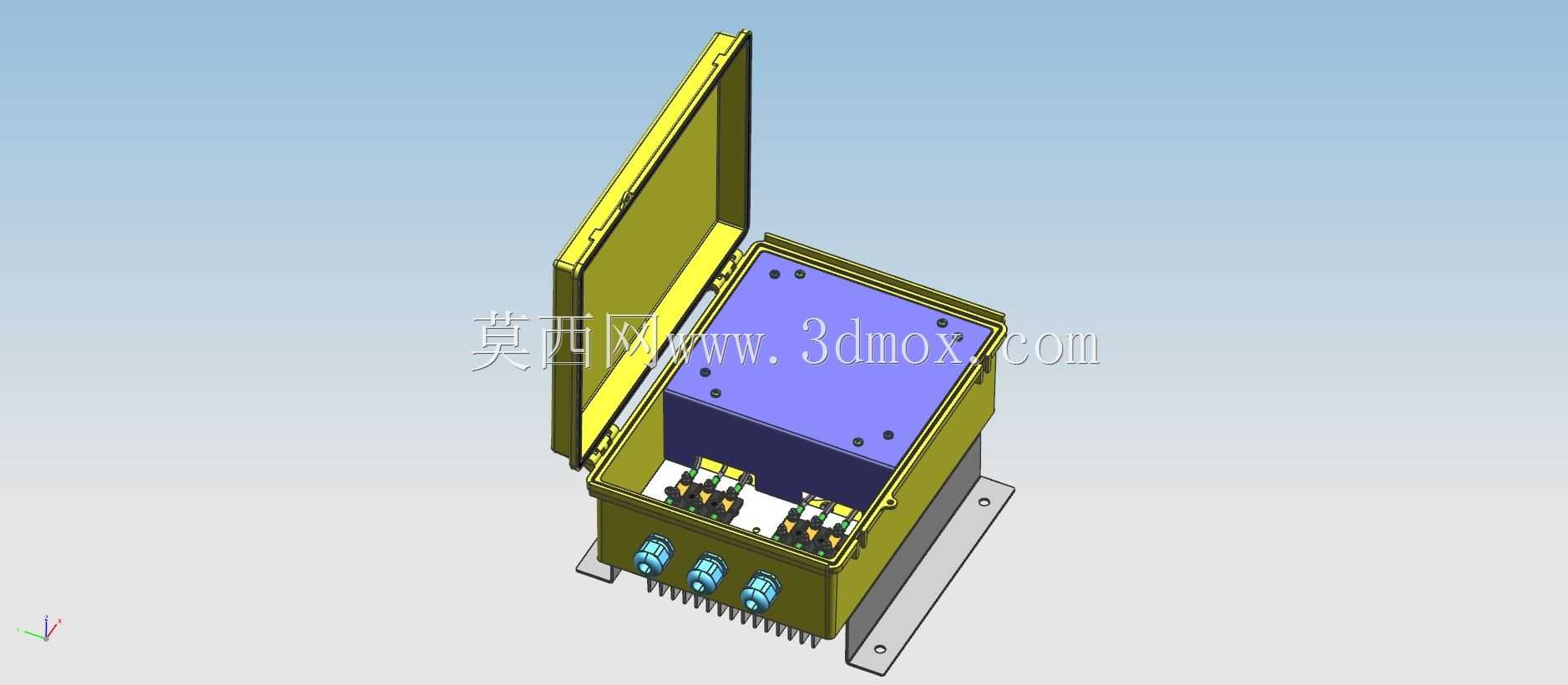

　　在工业传动系统的能效升级改造场景中，这类适配Y型接线线圈的电机控制器是核心执行部件，主要承担三相异步电机的软启动、运行状态调控、过载保护等功能，广泛应用于风机、水泵、输送线等需要平滑启停的工业负载场景，能有效降低电机启动时对电网的冲击电流，减少机械传动部件的启动磨损，提升整套传动系统的运行寿命。从结构设计层面看，整套控制器采用壁挂式安装的金属壳体方案，上盖为可翻转开启的铰接式结构，日常检修时无需完全拆卸上盖即可完成内部接线、元件调试等操作，壳体底部集成了梳齿状散热鳍片，直接与内部功率元件的安装基板贴合，无需额外加装散热风扇即可满足4-250kW功率段的散热需求，适配多粉尘、高湿度的工业车间安装环境。壳体正面预留三个防水格兰头安装位，

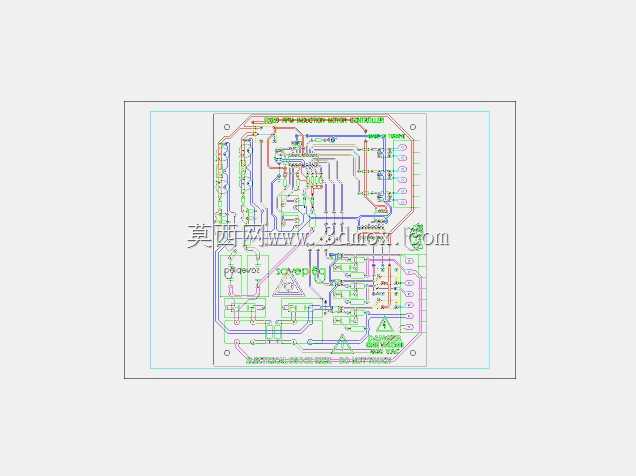

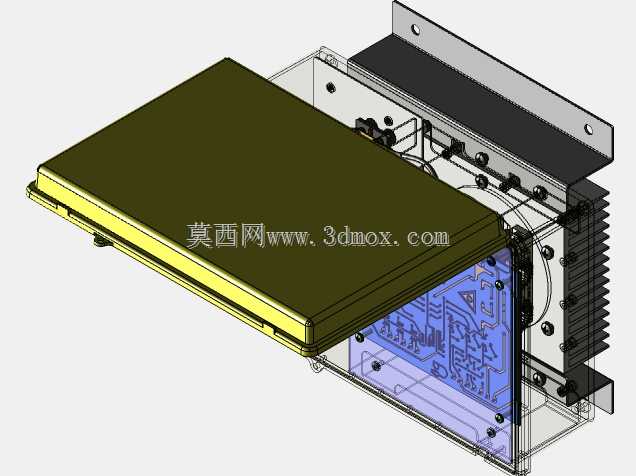

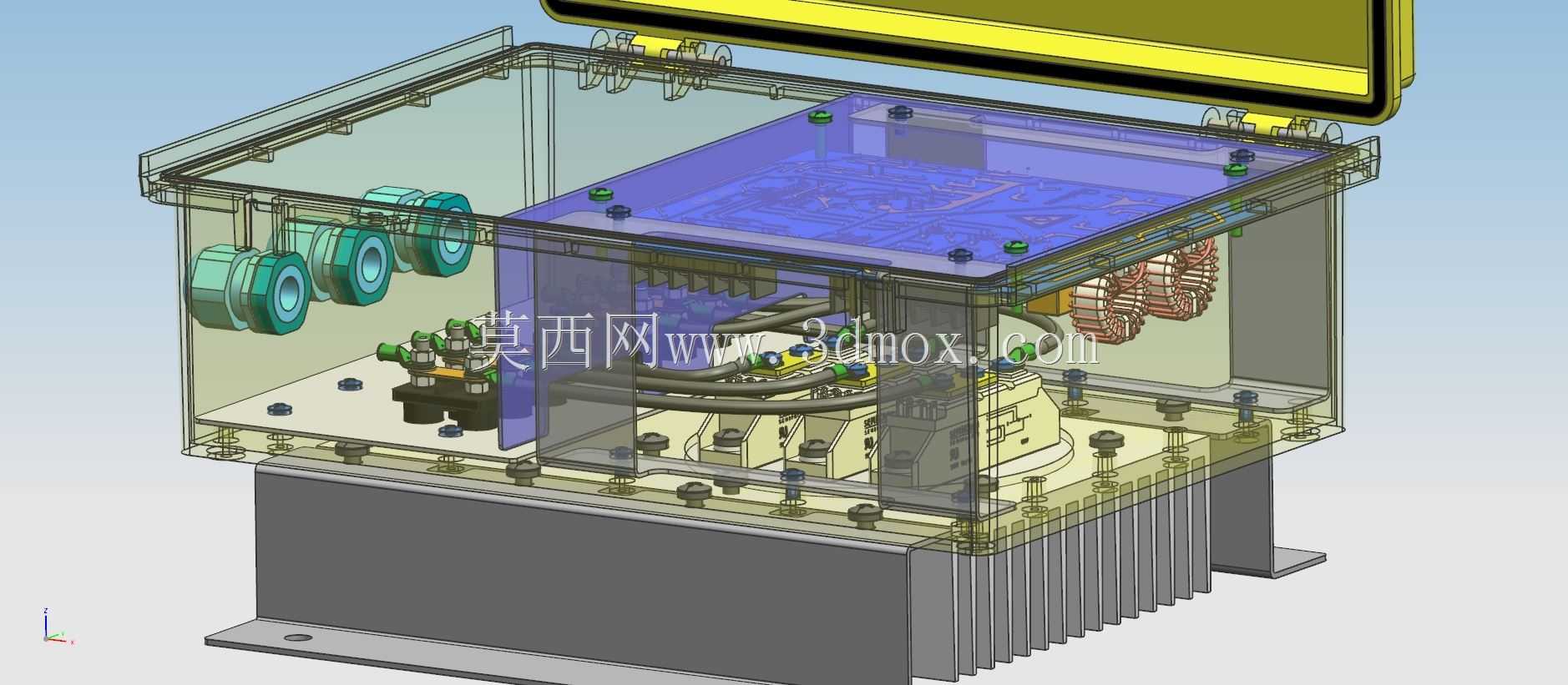

　　用于三相动力线缆、控制信号线的进出线接驳，格兰头与壳体之间设置密封胶圈，可达到IP54级的防护等级，避免车间内的金属粉尘、切削液飞溅进入壳体内部造成元件短路。内部腔体采用分层布局设计，上层为Y型线圈组件的安装腔，线圈通过绝缘支架固定在腔体中部，与下方功率驱动板之间设置绝缘隔板，避免高压侧与低压控制侧的电磁干扰；下层为接线端子排与保护元件的安装区域，预留了足够的接线操作空间，接线时无需挪动上层线圈组件即可完成端子压接。安装边界方面，壳体背部设置四个带腰型孔的安装耳，可适配M8-M10的膨胀螺栓或安装螺丝，安装孔的横向、纵向间距均采用行业通用的标准尺寸，可直接替换同功率段的传统电机启动柜，无需对原有安装支架进行二次改造。

　　设计过程中重点考量了线圈的散热路径，Y型线圈的三个绕组采用等边三角形排布，绕组之间预留均匀的通风间隙，配合壳体侧壁的对流通风槽，可将线圈运行时的温升控制在绝缘等级允许的范围内；同时上盖内侧设置了电磁屏蔽弹片，闭合后与壳体金属壁完全接触，可屏蔽线圈运行时产生的电磁辐射，避免对车间内的传感器、通讯设备造成信号干扰。在元件选型适配层面，内部安装位预留了通用型交流接触器、热继电器、电流互感器的安装尺寸，可根据实际负载功率灵活替换对应规格的元件，无需修改壳体结构；接线端子排采用导轨式安装设计，后期维护时可快速更换损坏的端子，降低运维成本。壳体的边角处均做了圆角钝化处理，避免安装、检修过程中锋利边角划伤操作人员，上盖与壳体之间设置了接地跨接线，

　　避免壳体带电造成安全隐患。从实际应用的适配性来看，这套结构可适配6S级别的安装精度要求，线圈的接线端子位置与下方接触器的接线端采用上下对齐的排布方式，可大幅缩短动力线缆的走线长度，减少线缆自身的功率损耗，同时也能降低线缆杂乱带来的安全隐患。
