车载卧式储水供水箱体结构设计

　　这款卧式储水供水箱体，主要面向移动作业场景的流体存储需求设计，常见于旅居房车、户外工程作业车辆、移动式灌溉机组、野外应急保障装备的供水系统中，承担清洁水源存储、低压供水缓冲的核心功能，区别于立式储水罐，卧式结构能够更好适配车辆底盘上部的低矮安装空间，降低整车重心，减少行驶过程中液体晃动带来的重心偏移影响。

　　从结构设计逻辑来看，箱体整体采用圆角过渡的类长方体造型，所有棱边均做了大圆弧倒角处理，一方面是适配滚塑一次成型的工艺特性，避免直角位置出现壁厚不均、应力集中的问题，另一方面圆弧外壁能够更好分散车辆行驶过程中的颠簸冲击力，降低长期交变载荷下的开裂风险。箱体顶部设置的多组凸起接口座，分别对应进水口、透气口、液位传感器安装位，接口座与箱体本体一体成型，避免后期拼接带来的渗漏隐患，每个接口座都做了加厚处理，能够承受管路连接时的拧紧力矩，不会出现接口根部开裂的问题。箱体侧端面设置的带锁加注口，采用内嵌式安装设计，锁具突出高度控制在极小范围内，避免车辆行驶过程中被外部障碍物剐蹭，加注口内部自带过滤网格，能够阻挡大颗粒杂质进入箱体内部，减少下游供水管路、阀门的堵塞概率。箱体底部设置的低位出水接头，位置处于箱体整体的最低点位，能够保证箱内储水可以完全排空，避免长期残留积水滋生微生物、形成水垢沉积，出水接头同样采用一体嵌装的金属嵌件，和塑料箱体结合紧密，长期使用不会出现渗漏、脱落问题。

　　从安装边界来看，箱体底部设置了和安装基座匹配的弧形定位槽，能够直接卡在车辆底盘的对应安装梁上，不需要额外制作复杂的转接支架，配合环抱式固定绑带就可以完成快速固定，安装时需要注意箱体和周边部件预留至少15mm的间隙，避免车辆行驶过程中产生相对位移出现剐蹭磨损。箱体的壁厚根据不同位置做了差异化设计，外壁承压位置、接口位置壁厚控制在5-6mm，非承压的平面位置壁厚控制在3-4mm，在保证整体结构强度的前提下尽可能控制自重，降低车辆的负载压力。箱体内部还设置了多道横向防浪隔板，隔板和箱体本体一体成型，隔板上开有过流孔，车辆行驶过程中液体在箱体内晃动时，隔板能够逐级抵消水流的冲击力，避免出现大范围的水体涌动，大幅降低车辆行驶时的重心波动，提升行驶稳定性。

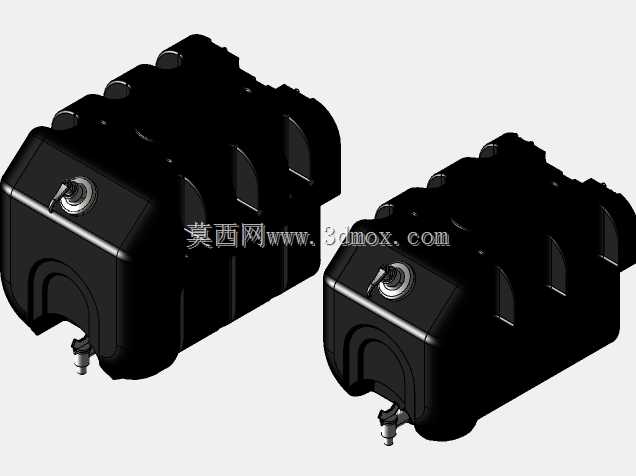

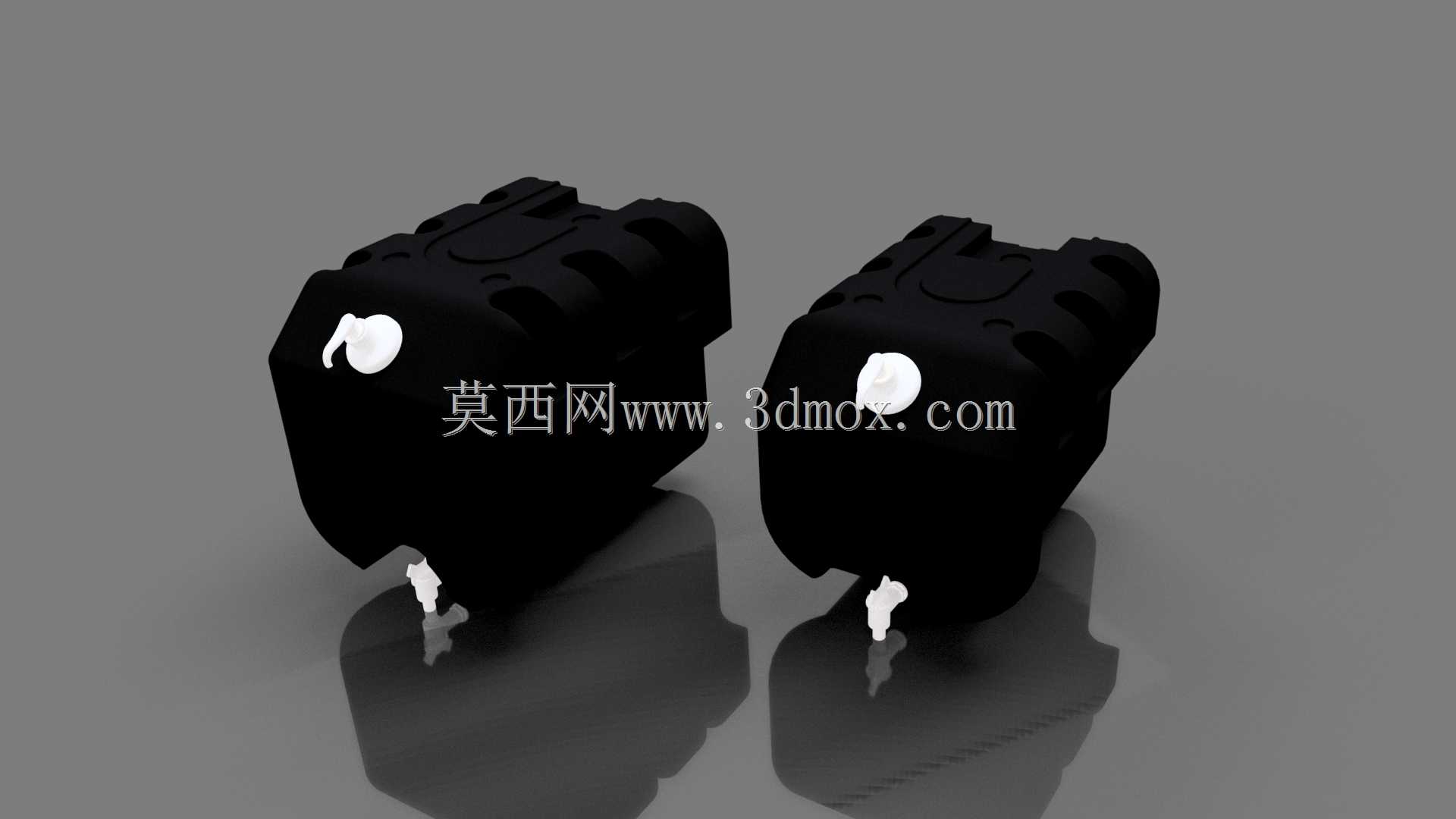

　　在实际使用场景中，这款储水箱可以适配常温清水的存储需求，箱体材质采用食品级耐候聚乙烯材料，能够适应-30℃到60℃的工作环境，夏季户外暴晒不会出现材质软化、有害物质析出的问题，冬季低温环境下也不会因为轻微结冰出现箱体冻裂，材料本身具备良好的抗紫外线性能，长期户外使用不会出现快速老化变脆的问题。设计过程中还充分考虑了清洗维护的便利性，顶部的大口径加注口可以允许操作人员伸手进入箱体内部，定期清理箱底沉积的杂质，不需要额外开设专用的清洗手孔，减少了渗漏点的数量。箱体的两个规格型号采用完全一致的接口位置、安装定位尺寸，仅在储水容积上做了区分，用户可以根据自身的安装空间、储水量需求灵活选择，不需要重新设计安装支架、连接管路，具备良好的互换性，能够大幅降低改装、选型的设计成本。

　　从流体设计的细节来看，箱体顶部的透气口采用重力式防水结构，正常行驶过程中不会出现漏水问题，同时能够保证箱内压力和外界大气压保持一致，避免出水时箱内形成负压导致出水不畅，也可以避免加水过程中箱内压力升高出现加水反流的问题。底部出水接头的通径经过匹配计算，能够满足常规供水泵的进水流量需求，不会出现吸水阻力过大导致水泵气蚀的问题，接头位置的内嵌金属螺纹采用标准管螺纹规格，能够和市面上常规的供水管路、阀门直接匹配，不需要额外制作转接头。箱体表面没有多余的凸起结构，整体外观流畅，安装在车辆底盘位置时不会产生额外的风阻，也不容易积存泥沙、灰尘，日常清理非常方便。
