Arduino智能小车承载底盘结构设计

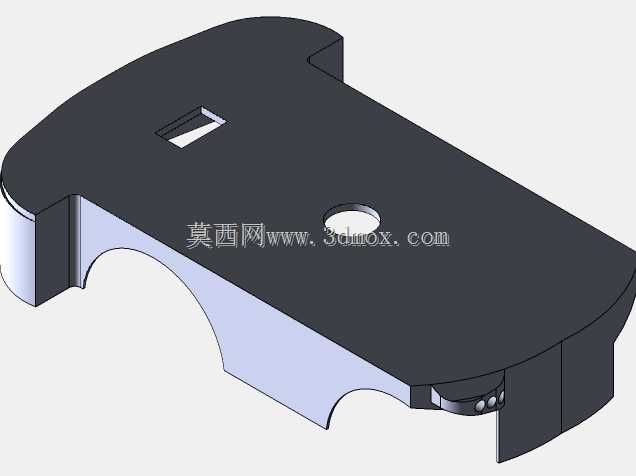

　　这款底盘是面向Arduino开源硬件平台开发的小型移动载具核心承载件，主要应用于高校电子设计竞赛实训、创客DIY智能移动装置、小型巡检演示样机开发等场景，作为整套行走系统的安装基准，承担上层控制板、传感器、电池模组、驱动轮组的全部承载与定位功能。从结构设计逻辑来看，整体采用一体化板式成型思路，主体轮廓根据轮组安装空间做了适配性切边，前端预留的弧形缺口是为了给转向轮或者万向从动轮留出摆动余量，避免轮组在最大转向角度下与底盘本体发生运动干涉，底盘上部的方形开孔是专门为线路对接预留的穿线位，方便上层主控板与底部驱动电机、电源模块的线束规整排布，减少走线凌乱带来的装配干扰，中部的圆形通孔是主固定位，

　　用于安装上层堆叠的传感器支架或者主控板支撑柱，保证核心电控元件的安装同轴度，避免移动过程中出现部件松晃。底盘的侧边做了下沉式的台阶结构，一方面是为了降低整体重心，提升小车行走过程中的抗侧翻能力，另一方面这个台阶面可以直接作为轮组支架的安装定位面，不需要额外加装定位衬块，减少装配环节的零件数量，降低整体装配公差累积。在安装边界的考量上，底盘的整体长宽尺寸适配常规65mm轮径的直流减速电机安装孔位，侧边预留的安装凸台可以直接匹配常见的L型电机固定支架，孔位间距按照行业通用的创客硬件安装标准设置，不需要二次打孔就可以直接兼容市面上绝大多数Arduino小车配套的轮组、电池盒、超声波传感器支架等配件。

　　底盘底部靠近轮组安装位的位置做了局部加厚处理，因为这个区域是整车载荷的主要传递路径，加厚结构可以提升局部的抗形变能力，即使在搭载较重的锂电池组或者多传感器模组的时候，也不会因为长期承载出现底盘下弯变形的问题，保证轮系的安装精度始终维持在设计范围内，避免出现行走跑偏、轮组摩擦底盘的问题。在实际使用场景中，这款底盘可以直接作为循迹小车、避障小车、蓝牙遥控小车的基础承载平台，使用者只需要在对应的安装位固定好主控板、驱动模块、传感器与电源，完成接线后就可以快速搭建出可运行的移动小车样机，不需要额外自行设计加工承载结构，大幅缩短样机开发的周期。设计过程中特意将所有安装孔位都做了沉头处理，装配后螺丝头不会突出底盘表面，

　　既可以避免螺丝头刮擦桌面或者行走路面，也能保证上层安装的部件可以完全贴合底盘平面，不会因为螺丝突出导致部件安装倾斜。底盘边缘的圆角处理一方面是为了避免锐角在装配过程中划伤操作人员或者损坏线束外皮，另一方面也能减少小车行走过程中碰到障碍物时的卡滞概率，圆弧轮廓可以顺着障碍物表面滑开，提升复杂地形下的通过性。针对不同的使用需求，这款底盘的结构也预留了足够的拓展空间，除了预设的几个核心安装孔位之外，平面区域可以根据使用者的实际需求自行拓展安装固定位，适配不同类型的传感器、机械臂模组或者载物平台，不需要对主体结构做破坏性修改。在结构强度的平衡上，设计时通过有限元简易校核，在保证整体承载能力满足小型移动装置需求的前提下，尽可能做了局部的材料去除，既降低了底盘自身的重量，减少行走电机的负载，也不会因为过度减重导致结构刚性不足，即使是从常规桌面高度意外跌落，也不会出现底盘断裂或者安装位崩裂的问题。
