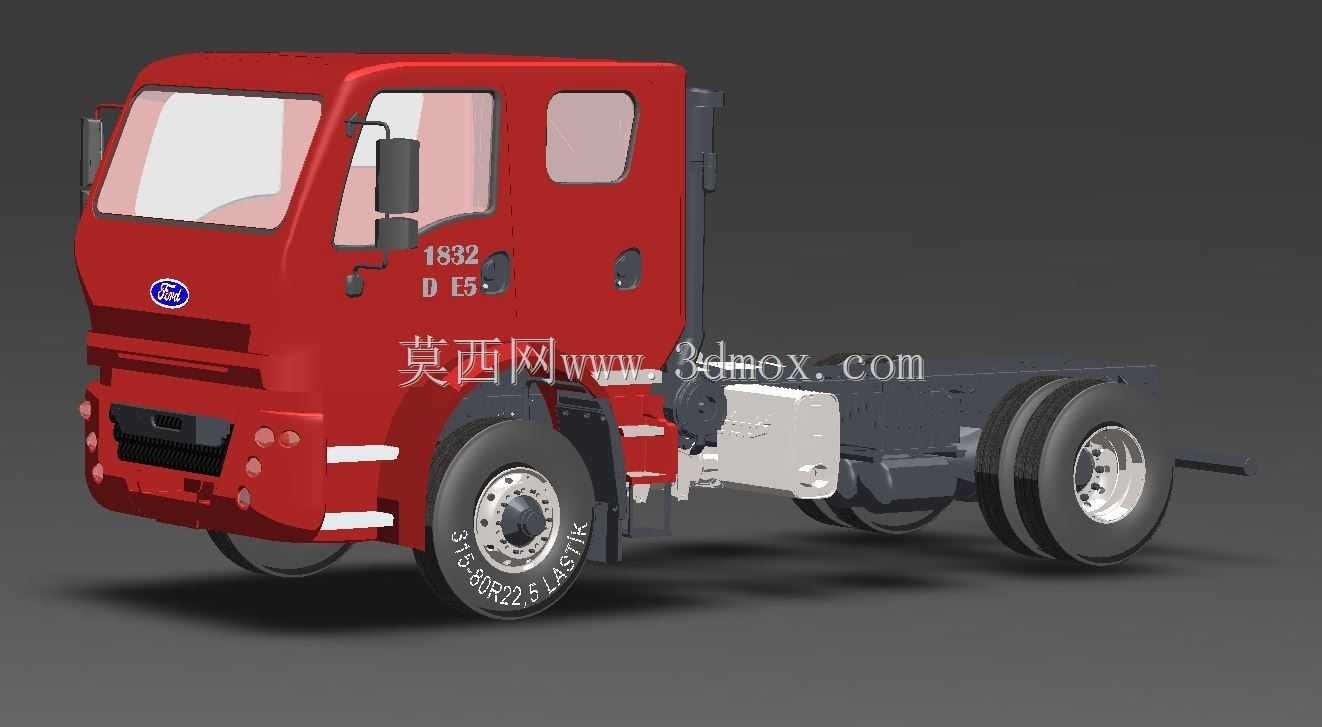

福特1832D CK平头载货卡车底盘结构

　　底盘的车架采用等截面直通纵梁结构，纵梁冲压成型后通过横梁铆接组成整体框架，这种结构的抗扭刚度足够应对非铺装路面的颠簸，同时纵梁上预留了标准化的安装孔位，上装改装时不需要额外大量钻孔，只需要通过配套的连接支架就能固定货厢或作业设备，孔位的间距和孔径都遵循商用车通用改装标准，能适配绝大多数主流上装厂商的固定方案，减少改装过程中的结构改动量。行走系统的布局上，前桥采用工字梁式转向桥，搭配多片钢板弹簧悬架，承载能力覆盖轻载到中重载的城配需求，转向节的转向角度经过优化，在城市狭窄道路、货场掉头时能获得更小的转弯半径，适配城市场景下复杂的通行环境；后桥采用驱动桥结构，双轮胎布局提升单桥承载能力，轮胎规格匹配常见的商用载重轮胎，这款平头载货卡车底盘的三维结构，在城配物流、市政工程改装、短途散货运输场景中有着极高的适配性，不同于长头重卡的布局逻辑，平头设计将驾驶室前置到前轴上方，在有限的整车长度内最大化预留了上装改装空间，不管是加装栏板货厢、冷藏箱体、工程作业上装还是环卫设备，都能获得更充裕的安装边界，不会因为车头过长挤占上装的有效布置区域。从结构设计逻辑来看，这款底盘优先考虑了日常运维的便捷性，驾驶室可实现前翻操作，翻转后能完全露出发动机、转向机、制动阀组等核心部件，日常检查机油、更换滤芯、检修管路时不需要钻入车底，大幅降低了维保的操作难度，这也是城配运输场景下用户非常看重的设计点——毕竟城配车辆出勤率高，维保耗时直接影响运营收益。

　　后期更换配件的通用性极强，不需要采购特殊规格的备件，降低运营过程中的备件成本。驾驶室部分的结构设计充分考虑了短途运输的使用需求，双排乘员舱可以容纳多名作业人员，比如市政维修、工程抢险场景下，能同时搭载作业班组和随身工具，不需要额外安排人员转运车辆；车门开启角度足够大，驾乘人员上下车的踩踏空间充裕，侧窗和后观察窗的视野经过校核，驾驶员在挪车、装卸货观察周边环境时能获得足够的视野范围，减少视野盲区带来的操作风险。底盘侧面的布置逻辑非常规整，燃油箱、储气筒、蓄电池、排气后处理装置都沿着纵梁两侧有序排布，既平衡了左右两侧的轴荷分布，也预留了足够的检修空间，每个部件的安装支架都做了加强设计，能应对长期颠簸路况下的振动冲击，

　　避免部件出现松动移位的问题；制动系统采用气制动布局，储气筒的容量足够满足多次制动的用气需求，管路排布沿着纵梁内侧走线，加装了防护卡扣避免行驶过程中被飞溅的碎石打坏，也能减少管路长期暴露在外出现的老化破损问题。动力总成的安装位置在驾驶室下方，采用悬置软垫与车架连接，能有效过滤发动机运转时产生的振动，避免振动直接传递到驾驶室影响驾乘舒适性；动力输出端与变速器、传动轴的连接同轴度经过严格校核，减少高速运转时的传动抖动，传动轴的万向节位置预留了润滑脂加注空间，日常维保的时候可以很方便地完成注脂操作，延长传动部件的使用寿命。从安装边界来看，这款底盘的后悬长度、车架上平面离地高度都做了平衡设计，上装安装后整车的重心高度控制在合理范围内，

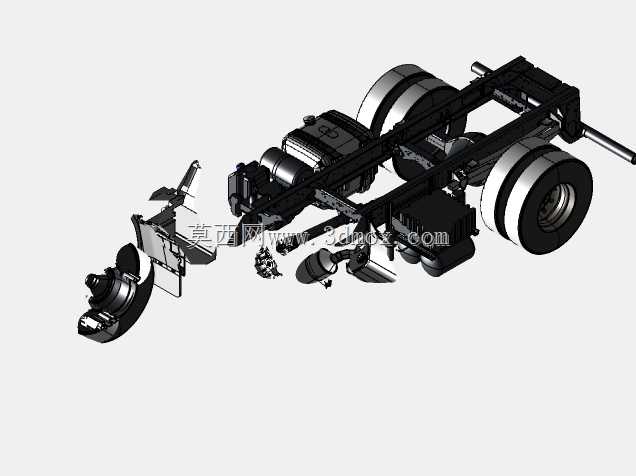

　　行驶过程中不容易出现侧倾风险，尤其是加装高栏货厢或者高空作业上装的时候，稳定的重心基础能提升整车行驶的安全性；车架尾部预留了牵引装置和后防护的安装位置，不需要额外焊接支架就能直接安装合规的后防护装置，满足道路通行的法规要求，也能适配拖挂小型挂车的使用需求。在建模细节上，所有部件的装配关系都完全还原实车结构，小到轮胎的花纹、车门的把手、车灯的安装位置，大到车架的孔位、悬架的连接结构、驾驶室的翻转支点，都和实车的装配逻辑一致，不管是用于商用车结构教学、改装方案的前期校核，还是用于运输场景的仿真演示，都能提供足够精准的结构参考，不会出现结构错位、装配关系错误的问题，能帮助设计人员快速理解平头卡车底盘的布局逻辑，减少前期方案设计时的结构校核工作量。
