福特1826D重型载货卡车底盘结构

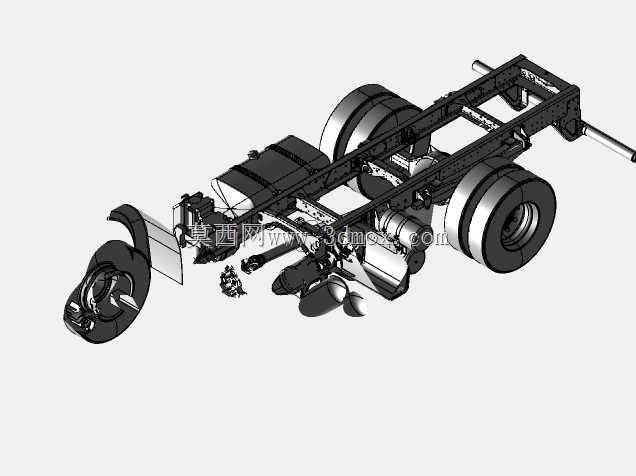

　　该模型还原的是重型载货卡车的底盘及驾驶室前部结构，这类车型主要面向中长途干线货运、工程物料转运、林区重载运输等场景，在非铺装路面的复杂工况下具备较强的通行能力，可适配栏板货厢、自卸上装、特种作业装备等多种上装模块，满足不同细分运输场景的使用需求。从结构设计来看，模型完整呈现了非承载式车身的核心布局，梯形车架作为整车的承载基体，采用纵梁加横梁的铆接/栓接组合结构，纵梁选用变截面槽型设计，在保证抗弯抗扭强度的同时，针对悬架安装点、动力总成固定点做了局部加强，避免重载工况下出现应力集中导致的车架变形。行走系统部分，模型还原了后驱多轴的重载配置，后轮采用双胎并装设计，搭配多片钢板弹簧悬架，能够有效分散重载时的地面载荷，

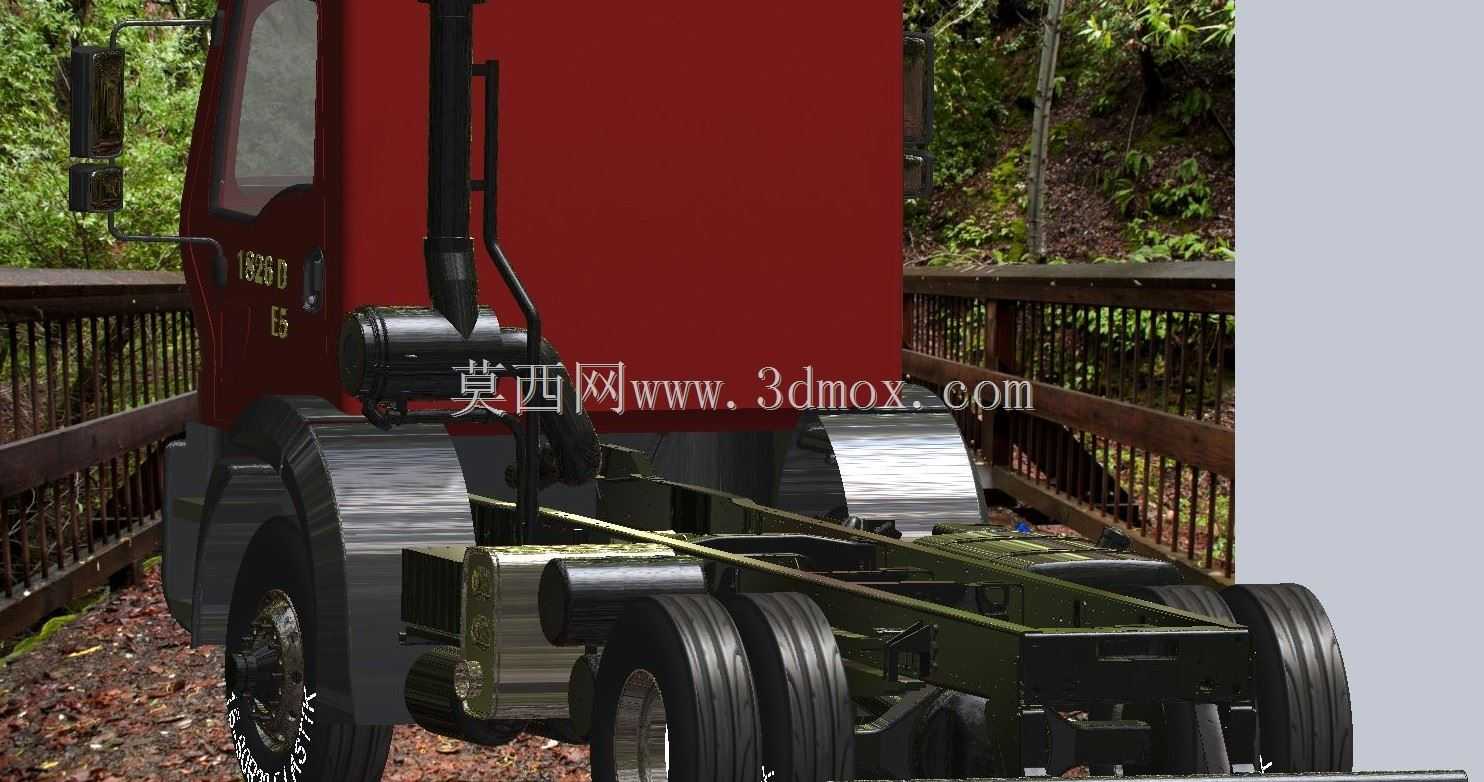

　　适配额定载荷下的复杂路面冲击；前轮采用单胎转向结构，转向拉杆、转向节的安装位置完全按照实车装配边界还原，可直观呈现转向系统的运动干涉检查逻辑，在建模过程中，轮胎的跳动行程、转向最大角度都预留了足够的安全间隙，避免实际装配或运动仿真时出现部件磕碰。驾驶室部分还原了短头设计的前部结构，这种设计相比平头卡车能够在正面碰撞时为驾乘人员提供额外的缓冲吸能区域，同时发动机舱的布局也更便于日常检修维护；驾驶室侧面的后视镜组采用多镜片组合设计，覆盖了车辆侧方、后方、前轮区域的视野盲区，符合货运车辆的安全行驶视野要求。车架上预留了动力总成、燃油箱、储气筒、蓄电池等部件的安装点位，各部件的安装孔位坐标、连接方式都按照实车装配逻辑还原，

　　燃油箱布置在车架左侧纵梁外侧，采用铝合金材质降低自重，储气筒分组布置在车架右侧，匹配气压制动系统的管路走向预留空间，排气系统的走向沿着车架纵梁内侧布置，避免与上装部件产生干涉。在建模的细节处理上，车架的各横梁间距根据载荷分布做了差异化设计，在后桥悬架安装区域加密了横梁布置，提升局部承载刚度；传动轴的分段布置匹配多轴驱动的轴距参数，中间支撑的安装位置完全对应车架横梁的预留点位，保证动力传递过程中的同轴度要求。这类底盘模型可用于商用车结构教学、上装改装的干涉校验、货运车辆的结构原理演示，建模过程中严格遵循了重型商用车的设计规范，各部件的安装边界、运动间隙都经过校核，能够直接用于装配仿真、运动模拟等场景，帮助设计人员快速掌握重载卡车底盘的布局逻辑，在进行专用车改装时，可直接基于该底盘模型进行上装结构的适配设计，减少前期底盘测绘的工作量，提升改装设计的效率。
