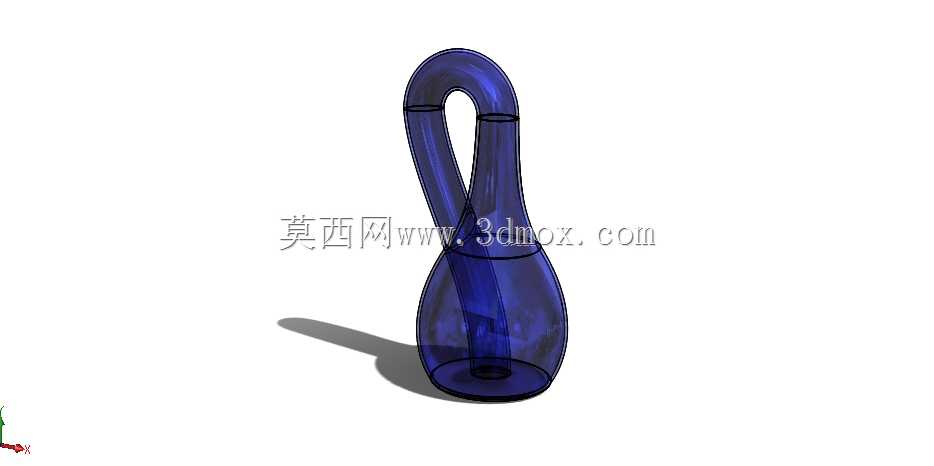

透明蓝克莱因瓶拓扑结构三维造型

　　做了十几年结构建模，经手的工业零件、异形曲面件数不清，这次做克莱因瓶的曲面造型，最开始是给高校数理学院做拓扑学教具用的，后来也有文创展陈、科普场馆的需求找过来，索性把整个曲面的连续性、壁厚控制都按工业级曲面的标准做了，不是那种随便拉个曲面凑形状的玩具模型。

　　先讲实际应用场景，最核心的用途是高校数学、物理专业的拓扑学教学演示，传统的平面示意图很难讲清楚无定向曲面的“不分内外”特性，实体模型拿在手里，学生顺着瓶壁走一圈就能直观理解，不需要靠空间想象硬抠；其次是科普场馆的互动展项，配合灯光做透明展示件，观众可以直观观察曲面的连通结构；还有一部分是文创摆件的开模参考，很多玻璃、亚克力工艺品厂拿这个模型做吹制、注塑的母模参考，避免曲面出现褶皱、壁厚不均的问题。

　　设计思路上，最开始要避开的误区是把克莱因瓶做成“瓶子穿过自身”的错误结构，真正的拓扑结构里瓶身是没有自交的，三维空间里的呈现是四维结构的投影，所以建模的时候用双轨扫掠做主体曲面，瓶颈部分的回转路径要和瓶身曲面做G2连续，不能出现硬折边，不然吹制或者3D打印的时候会出现应力集中。瓶底做了平底的安装基准，不是悬空的曲面，不管是做教具摆放还是展陈固定，都可以直接放置在水平台面上，不需要额外做支架。

　　外形尺寸这块，整体高度控制在220mm，瓶身最大直径是90mm，瓶颈的回转环外径是75mm，安装边界就是瓶底的直径80mm的圆形接触面，放置的时候只要预留直径100mm的水平台面就可以稳定摆放，不会出现侧翻。壁厚统一做2mm，不管是用透明PLA做3D打印，还是用玻璃吹制、亚克力注塑，这个壁厚都能保证结构强度，同时不会因为壁厚太厚导致透明件透光性差，展示的时候能清晰看到内部的曲面连通结构。

　　功能特性上，整个曲面是完全连续的无定向曲面，没有边界棱边，除了瓶底的安装平面，所有曲面的曲率变化都是均匀过渡的，没有曲率突变的位置。做曲面检查的时候，特意用高斯曲率分析过整个瓶身，瓶颈和瓶身衔接的位置曲率变化控制在0.1以内，不会出现加工的时候因为曲率突变导致的壁厚不均。瓶口做了1.5mm的圆角过渡，没有锐边，做教具的时候拿取不会划手，做文创摆件也不会有毛边的问题。

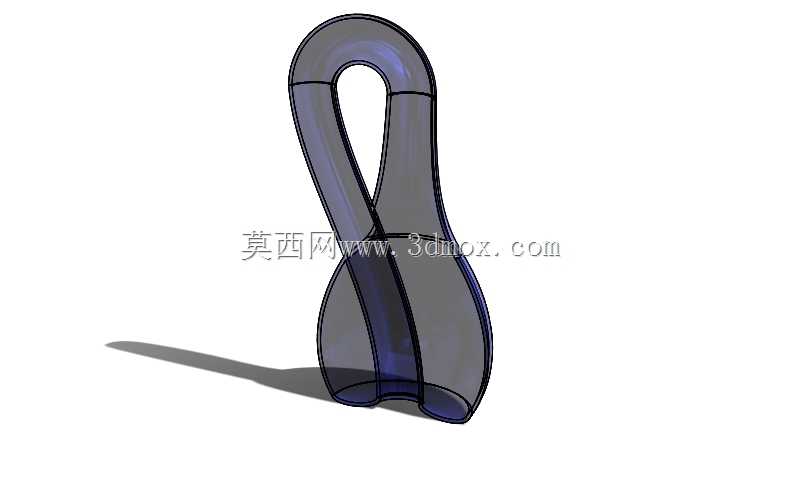

　　实际建模的时候，最费时间的是瓶颈和瓶身的衔接位置，很多网上的模型这里是直接做了布尔运算穿过去，留下了交线，那是错误的拓扑结构，我做的时候是把瓶颈的路径曲线做了空间扭转，让曲面在三维投影里看起来是穿过瓶身，实际上曲面是连续过渡的，完全符合克莱因瓶的拓扑定义。另外考虑到不同加工方式的需求，整个模型是实体建模，不是片体，不管是做3D打印的STL导出，还是做模具加工的STEP格式导出，都不需要再补面，直接可以用。

　　还有一个细节，瓶身的曲面做了轻微的外凸弧度，不是直筒型的，一方面是还原经典克莱因瓶的视觉形态，另一方面是做吹制加工的时候，这个弧度更容易脱模，不会出现卡模的问题。瓶底的平面做了0.5mm的内凹，避免因为加工的时候底面不平导致摆放晃荡，这个细节是做工业零件的时候常用的处理方式，放在这个模型上同样适用，不管是3D打印的底面翘曲，还是玻璃吹制的底面不平整，这个内凹结构都能保证放置的稳定性。

　　从结构设计的角度看，这个模型虽然是拓扑几何的概念造型，但是所有的建模规范都是按工业产品的标准来的，曲面连续、壁厚均匀、安装基准明确、加工工艺性好，不管是做教学教具、展陈展品还是文创产品的母模，都不需要再做结构调整，直接可以对接加工环节。之前给几个高校做的样件，用透明树脂打印出来，配合内部的LED灯带，展示效果非常好，学生能很直观的理解无定向曲面的概念，比课本上的示意图效率高很多。
