适配Jetson Nano开发板的3D打印散热外壳

　　在嵌入式边缘计算项目落地过程中，Jetson Nano作为入门级AI算力载体，常被部署在移动机器人、视觉检测终端、小型边缘网关等场景中，这类部署环境往往存在空间紧凑、散热条件有限、硬件易受外力磕碰的问题，常规的裸板使用方式不仅容易在安装调试过程中刮伤板载元件，高负载运行时核心芯片的积热还会触发降频机制，直接影响算力输出的稳定性。这款适配新版Jetson Nano的3D打印外壳，正是针对这类实际工程痛点完成的结构设计，整体围绕板卡的安装边界、散热需求、接口适配三个核心维度展开。从安装边界来看，外壳完全贴合新版Jetson Nano的板型轮廓，预留了所有板载接口的对位开孔，包括侧边的USB接口、HDMI接口、以太网口、

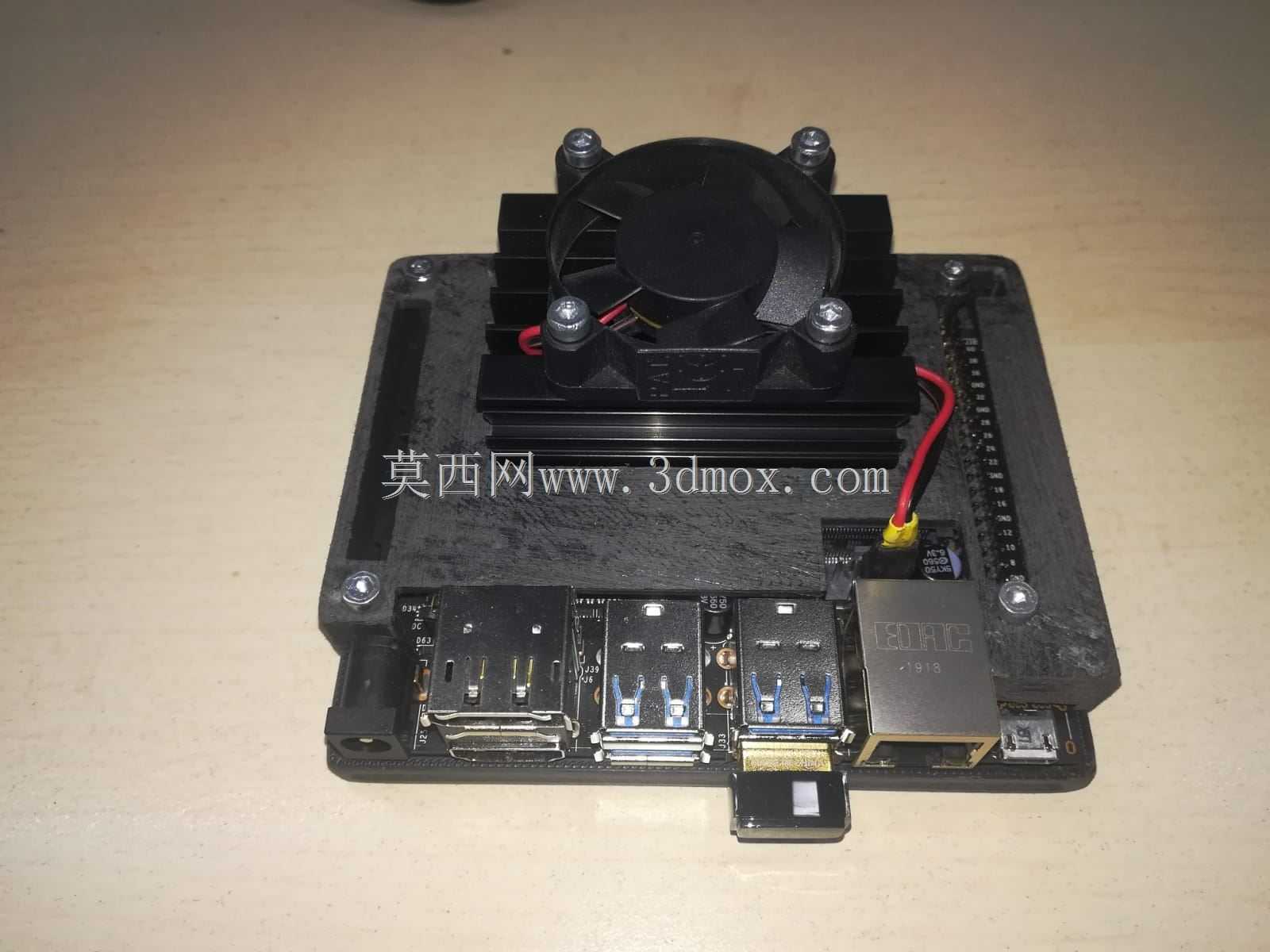

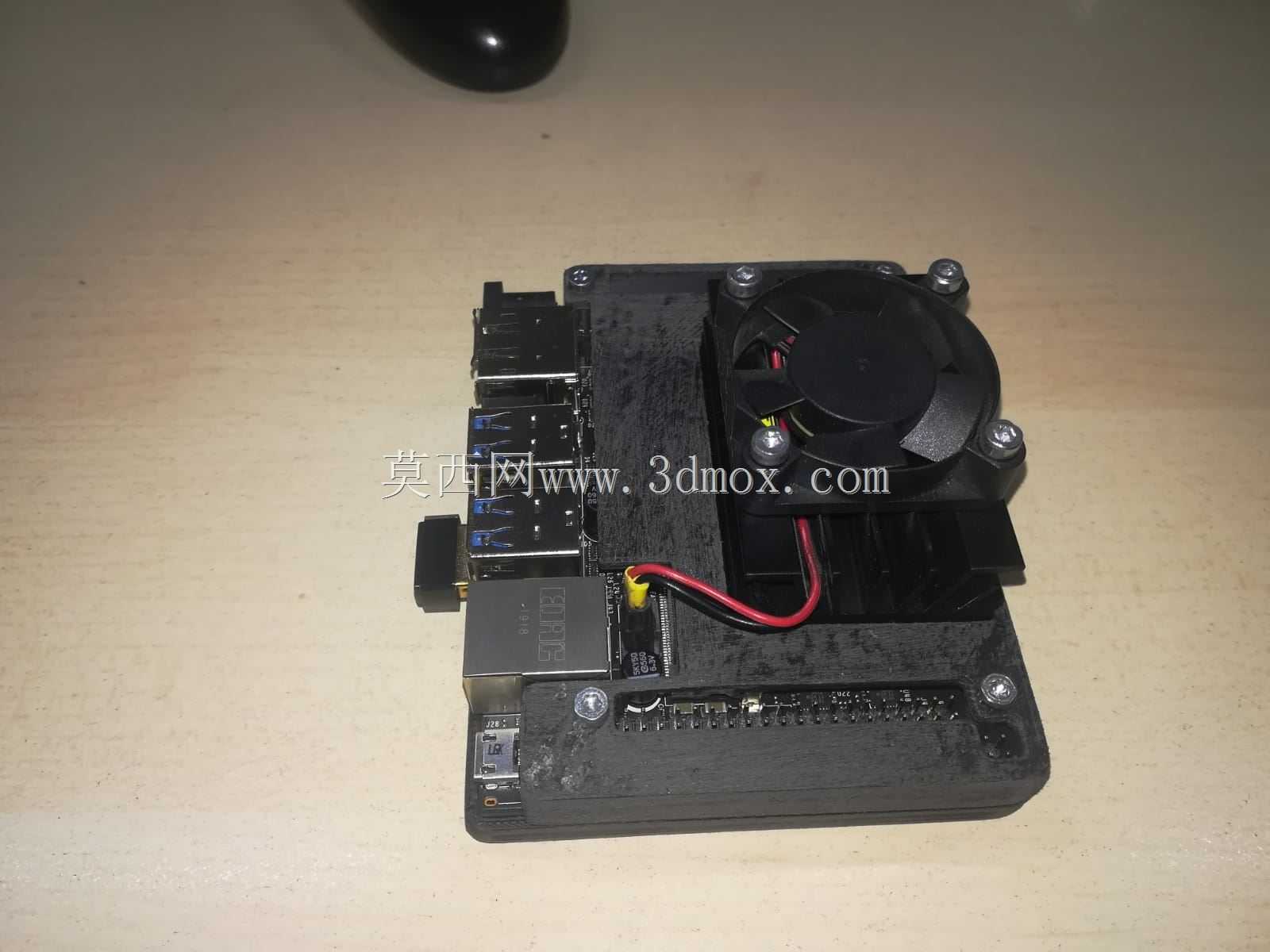

　　GPIO排针以及供电接口，安装后不会出现接口遮挡问题，无需额外打磨调整即可直接插接各类外设线材。外壳的板卡固定位对应板上的原生安装孔位，采用柱位定位加螺丝锁紧的固定方式，避免板卡在外壳内部出现窜动，同时在核心芯片、内存颗粒等发热元件的对应位置，预留了足够的空间加装主动散热风扇，图中可见的轴流风扇通过外壳预设的固定柱安装，风扇供电走线预留了专门的走线槽，避免线材干涉风扇转动或者挤压板载元件。考虑到3D打印工艺的成型特性，外壳壁厚设置在2mm左右，既保证了足够的结构强度，在日常拆装、移动过程中能够抵御常规的磕碰冲击，又不会因为壁厚过大导致打印时间过长、材料浪费，同时外壳表面做了细微的防滑纹理处理，手持调试时不易滑落。散热结构的设计上，

　　除了风扇安装位，外壳在风扇出风方向对应板卡发热区域设置了导流风道，让风扇产生的气流能够直接吹过核心芯片与供电模块的散热片，避免气流在外壳内部乱流导致散热效率下降，外壳的侧边还预留了辅助通风的格栅开孔，在被动散热场景下也能形成空气对流，降低低负载运行时的积温。在实际项目应用中，这款外壳既可以作为开发调试阶段的板卡保护结构，避免桌面调试时焊锡渣、导线头等杂物掉落在板卡上造成短路，也可以直接作为最终部署设备的外壳使用，配合安装耳位可以直接固定在机器人底盘、设备机柜内部的安装板上，无需额外设计定制安装支架。外壳的结构拆分采用上下扣合的方式，拆装时只需拧下固定螺丝即可打开外壳，方便后续更换散热硅脂、调整风扇接线或者扩展板载模块，

　　不需要完全拆解整个设备的安装结构。针对嵌入式项目常见的多场景部署需求，外壳的外部没有多余的突出结构，整体外形规整，能够适配大部分常规尺寸的设备防护箱，方便户外作业时携带转运，同时外壳的表面预留了标签粘贴区域，可以标注设备编号、接口定义等信息，方便批量部署时的设备管理。从结构设计的细节来看，所有开孔边缘都做了倒角处理，避免3D打印产生的毛刺刮伤线材绝缘层，固定柱的位置做了加厚处理，多次拆装螺丝也不会出现柱位开裂的问题，风扇安装位的尺寸适配常规的3010轴流风扇，这类风扇采购成本低、供货稳定，后期维护更换十分方便。在GPIO排针的对应位置，外壳预留了足够的插接线空间，即便是插接较厚的杜邦线端子，也不会出现盖子无法扣合的问题，同时在TF卡插槽的位置做了让位开孔，不需要打开外壳就可以直接插拔系统卡，方便系统调试与镜像更换。
