十字连接型50规格sigma铝型材连接构件

　　在工业铝型材框架搭建的各类场景中，这类十字型sigma型材连接构件是实现多向型材正交拼接的核心基础零件，广泛应用于自动化设备机架、工业工作台框架、物料输送线支撑结构、检测设备防护围栏等场景的节点连接位置，承担着分散型材载荷、保证框架节点刚性、维持框架整体形位精度的作用。区别于常规的外置角码连接，这类内嵌式十字连接构件完全嵌入sigma系列铝型材的核心型腔内部，连接完成后不会在型材外表面突出额外结构，能够让框架外表面保持完整平整，既方便后续在型材表面安装防护板、走线槽、功能附件，也能避免突出的连接结构剐蹭操作人员或者输送的物料，在洁净车间设备、外观要求较高的实验台架搭建场景中适配性极强。从结构设计逻辑来看，

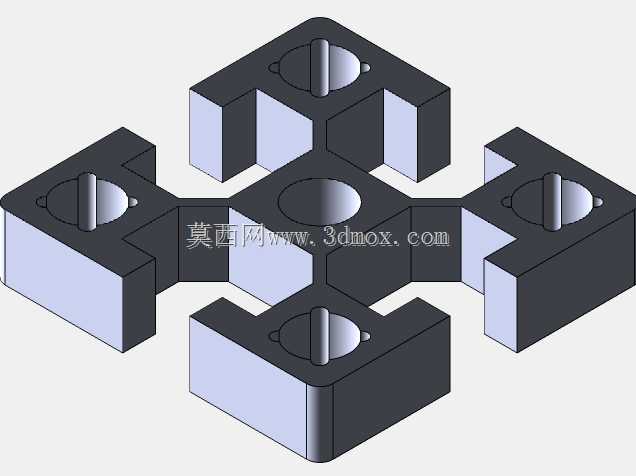

　　该构件针对50x50规格的sigma铝型材型腔尺寸做了完全的适配，四个方向的连接端分别对应四根正交布置的同规格型材，每个连接端都设置了与型材型腔卡槽匹配的定位凸台，安装时凸台可直接卡入型材内壁的预置卡槽内，不需要额外做打孔定位，能够快速对齐安装位置，降低现场装配的对位难度。构件中心设置有贯通的安装孔，可穿入中心锁紧螺栓，通过螺栓的预紧力将四个方向的连接端同时张紧在对应型材的型腔内壁，实现四个方向型材的同步锁紧，相比单方向逐个锁紧的连接方式，这种中心锁紧的结构能够让四个方向的连接预紧力保持一致，避免节点处因为各方向锁紧力不均产生的型材错位、框架扭斜问题。构件上每个连接端还设置了独立的销钉孔，当中心锁紧完成后，

　　可在每个连接端与型材的配合位置打入弹性圆柱销，进一步限制型材与连接件之间的相对转动与轴向窜动，在承受交变载荷、振动载荷的设备框架场景中，比如振动输送线的支撑框架、带有运动模组的自动化设备机架，这种双重锁紧的结构能够大幅提升节点的抗松动能力，减少设备长期运行后的框架精度衰减。从安装边界尺寸来看，该构件的整体外接尺寸完全控制在50x50型材的型腔轮廓范围内，安装完成后构件的所有结构都不会超出型材的外表面，相邻型材拼接后端面可以实现完全贴合，拼接缝隙可控制在0.1mm以内，能够满足高精度设备框架的拼接平面度要求。在实际选型使用过程中，这类连接件适配的sigma型材壁厚范围通常覆盖1.8mm到3mm的常规工业级型材，

　　不需要针对不同壁厚的型材更换连接件规格，只需要调整中心锁紧螺栓的预紧扭矩即可，当搭配2mm壁厚的5050 sigma型材使用时，单个节点的垂直方向静载荷承载能力可达到800kg以上，完全能够满足常规工业设备的框架承载需求。在具体的装配流程中，操作人员只需要在待连接的四根型材端面分别加工出与连接件端部匹配的插入导向口，将四个连接端分别插入四根型材的端部型腔，确认定位凸台完全卡入型材卡槽后，穿入中心锁紧螺栓，按照规定的扭矩值锁紧螺栓，再打入各方向的防松销钉即可完成节点装配，整个装配过程不需要复杂的专用工装，普通内六角扳手即可完成操作，相比传统的焊接式框架节点，这种连接件搭配铝型材的装配方式不需要做焊接后的表面打磨、防腐处理，装配完成后即可直接投入使用，也方便后续的框架改造、拆装重组，在小批量定制化设备的生产场景中能够大幅缩短框架搭建的周期，降低现场施工的难度。同时这种内嵌式的连接结构不会破坏铝型材的外表面氧化层，能够避免连接位置的电化学腐蚀问题，在有一定防腐要求的生产车间环境中，能够有效延长框架的整体使用寿命，减少后期的维护成本。在框架的拐角位置、十字交叉位置、T型分支位置，这类连接件都可以通过搭配不同的端盖堵头实现不同节点形式的适配，不需要开模制作多种规格的连接零件，能够大幅降低框架搭建的配件库存种类，提升配件的通用化率。
