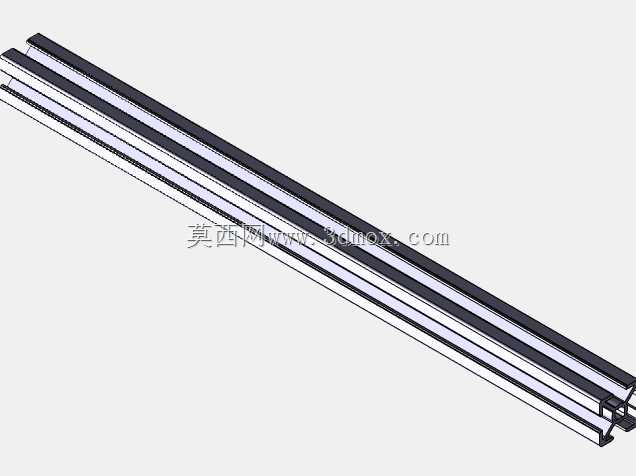

20x20x300规格sigma工业铝型材结构件

　　在非标自动化设备搭建、小型试验工装制作、桌面级作业台组装的场景里，这类小截面长条形sigma铝型材的使用频率一直居高不下，很多刚接触结构设计的工程师容易忽略这类小规格型材的承载边界，实际选型时往往要么选大了造成成本浪费，要么选小了出现框架挠度超标、安装位偏移的问题。这款截面尺寸为20mm×20mm、有效长度300mm的sigma型材，槽口采用行业通用的欧标槽型设计，槽宽适配常规的M5T型螺栓、方形螺母以及弹性扣件，不需要额外做攻丝处理，就能快速完成相邻型材的直角拼接、T型连接以及斜向支撑固定，对于需要快速迭代的试验类工装来说，能省去大量的机加工工序，缩短装配周期。从实际使用场景来看，这类小截面型材很少作为设备的主承重梁使用，

　　更多是承担传感器安装支架、小型气动元件走线槽固定架、设备外围安全防护网的边框、桌面型小型设备的侧部支撑条这类载荷较轻的功能，单根型材在两端简支的安装条件下，中部集中载荷建议控制在150N以内，避免长期负载出现型材弯曲变形，影响安装在其上的精密元件定位精度。设计这类型材的三维模型时，首先要保证截面轮廓的尺寸精度，尤其是槽口的开口宽度、槽底的圆弧过渡尺寸、型材壁厚的均匀性，这些参数直接决定了后续配套紧固件能不能顺利装入，很多新手建模时容易把槽口尺寸做小，导致实际装配时T型螺母卡不进槽内，或是槽口壁厚做薄，螺栓锁紧时出现型材槽口变形滑牙的问题。其次要注意型材端面的垂直度，300mm长度的型材如果端面切割倾斜角度超过0.5度，

　　拼接成直角框架时就会出现明显的拼接缝隙，影响框架的整体方正度，模型里特意保留了端面的工艺倒角，避免实际加工切割后出现边缘毛刺划手的问题。从安装边界来看，这款型材沿长度方向的槽口是通长设计的，紧固件可以在槽内任意位置滑动调整，不需要提前预钻安装孔，对于需要频繁调整元件安装位置的调试类工装来说，调整效率比采用方管焊接的框架高很多，不需要重新钻孔打磨，松开紧固件就能滑动调整位置，调整到位后直接锁紧即可。另外这类sigma型材的表面采用阳极氧化处理，耐磨性能比普通喷漆钢材好很多，在车间多油污、多粉尘的环境下长期使用也不会出现表层脱落生锈的问题，日常维护只需要用干布擦拭表面即可，不需要做额外的防锈处理。很多工程师在做小型设备框架设计时，

　　会优先选用这类小规格铝型材搭配对应的角码、端盖、脚轮等配件，快速搭建设备的主体框架，相比采用钢板折弯焊接的框架，整体重量能降低60%以上，搬运和调整位置都更加方便，同时型材的拼接精度更高，不需要做焊后打磨、时效处理去应力的工序，装配完成后的框架尺寸误差能控制在0.2mm每米以内，完全能满足普通小型自动化设备、检测工装的精度要求。需要注意的是，这类小截面型材不适合用于有较大冲击载荷的场景，比如冲压设备的周边防护、重型物料的输送支架，这类场景还是需要选用更大截面的型材来保证结构强度，避免出现型材断裂、框架垮塌的安全隐患。在做三维装配时，可以直接调用这类标准型材模型，不需要重复绘制截面轮廓，只需要根据实际需要的长度调整模型的长度参数，就能快速生成对应规格的型材，搭配对应的紧固件模型完成整体装配的干涉检查，提前排查安装时可能出现的螺栓干涉、配件不匹配的问题，减少实际装配时的返工率。
