四轴数控板材切割雕刻加工设备结构

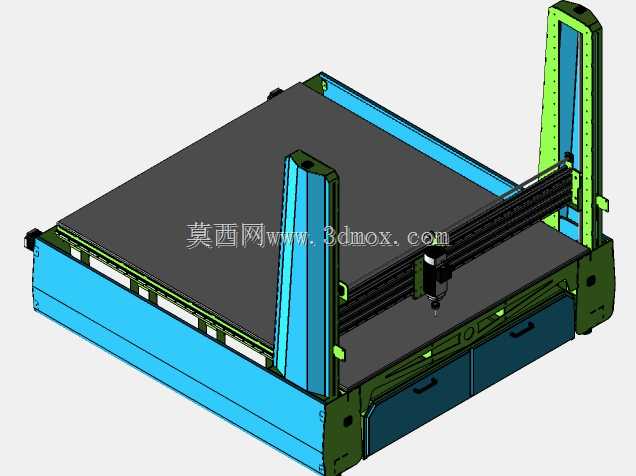

　　这款四轴联动的数控板材加工设备，主要面向广告标识制作、家具板材开料、工艺礼品雕刻、薄金属板材切割等加工场景，可适配亚克力、密度板、PVC板、薄铝板、绝缘板材等多种常见加工基材，在中小型加工门店、定制化生产车间、院校实训加工区都有较高的适配性。设备采用龙门移动式结构设计，加工台面作为固定承载基准，横梁搭载加工主轴沿Y向导轨做往复运动，主轴滑座沿横梁长度方向完成X向进给，主轴自身搭载Z向升降模组完成垂直方向的进刀与退刀动作，额外增设的第四旋转轴可适配圆柱类工件的曲面雕刻加工，拓展了设备的加工覆盖范围。从结构布局来看，设备底部采用一体化焊接床身作为承载基础，床身内部设置多道加强筋结构，抵消长行程进给过程中产生的结构形变，

　　床身上方铺设整块高密度耐磨工作台面，台面预留T型槽与真空吸附孔位，可根据加工工件的尺寸与材质，选择机械压块固定或者真空吸附固定两种装夹方式，大尺寸板材加工时可保证工件装夹的平整度，避免加工过程中工件移位导致的精度偏差。两侧的Y向导轨采用重载线性导轨搭配精密齿条传动的组合，兼顾长行程移动的刚性与传动精度，导轨外侧设置风琴式防护折布，阻挡加工过程中产生的切屑、粉尘进入导轨副与传动齿条表面，降低运动部件的磨损速率，延长设备的维护周期。横梁采用钢铝复合结构设计，在保证整体结构刚性的前提下降低运动部件的自重，减少Y向高速移动时的惯性冲击，横梁上的X向传动采用滚珠丝杠搭配线性导轨的组合，保证滑座移动的定位精度，适配高速雕刻、精密切割的加工需求。

　　Z向主轴滑座采用导向块抱紧式结构，搭载高速风冷主轴，主轴转速可根据加工材质与刀具类型做无级调节，切割厚板材时可切换低转速大扭矩输出，精细雕刻作业时可切换高转速保证加工面的光洁度。设备床身下方设置两个抽拉式储物舱，可用于存放常用加工刀具、夹具配件、维护工具等，充分利用床身的闲置空间，优化加工区域的现场整洁度。从安装边界来看，设备整体占地尺寸适配常规中小型加工车间的进门宽度，无需对车间门洞做额外改造即可完成进场安装，设备安装时需保证地面水平度偏差在允许范围内，床身底部设置可调式支撑脚，可根据地面实际情况调平设备，避免床身扭曲导致的导轨平行度偏差。设备的走线全部采用拖链内置式布置，X、Y、Z三个轴向的动力线缆、信号线缆、

　　气路管线全部收纳在对应轴向的工程塑料拖链内，随运动部件同步移动时不会出现线缆拉扯、磨损的问题，降低线路故障的发生概率。在实际加工过程中，该设备可完成平面板材的切割、打孔、浮雕雕刻、轮廓铣削等常规加工工序，搭配第四轴组件后可完成圆柱工件的表面刻字、螺旋槽加工、立体曲面雕刻等作业，相比传统三轴加工设备减少了工件二次装夹的步骤，提升复杂工件的加工效率与加工精度。设备的主轴安装位采用标准夹头设计，可快速更换不同直径的加工刀具，适配不同加工工序的需求，无需复杂的调整步骤即可完成刀具切换。两侧的立柱结构与横梁连接位置采用定位销加锁紧螺栓的固定方式，保证横梁与Y向导轨的垂直度，长期使用后若出现精度偏差，可通过定位销位置快速校准，降低设备的精度维护难度。设备的运动部件全部设置限位挡块与软限位双重保护，避免进给超程导致的机械碰撞，主轴位置设置对刀仪安装位，可完成自动对刀作业，减少人工对刀的误差，提升批量加工时的尺寸一致性。
