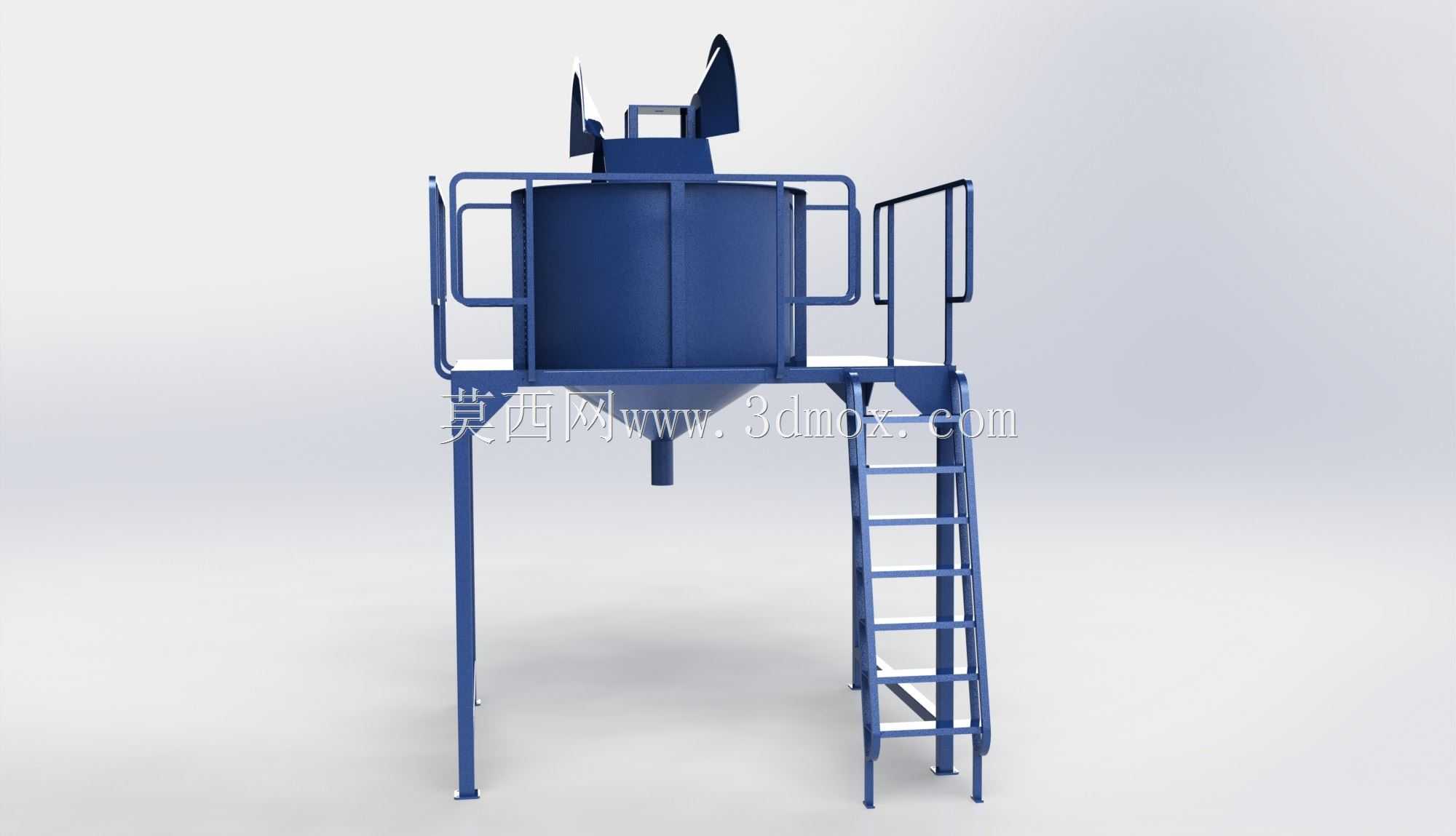

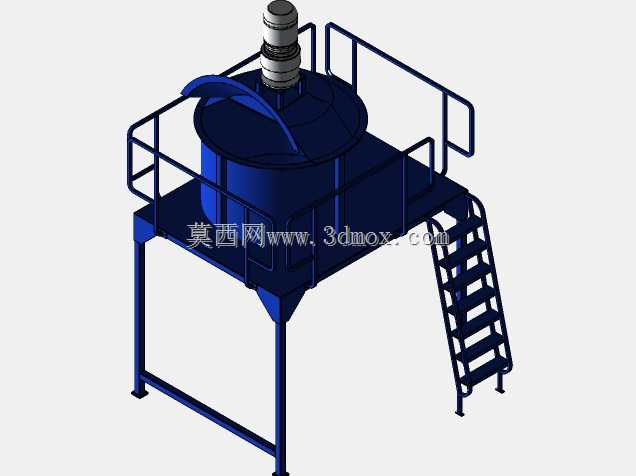

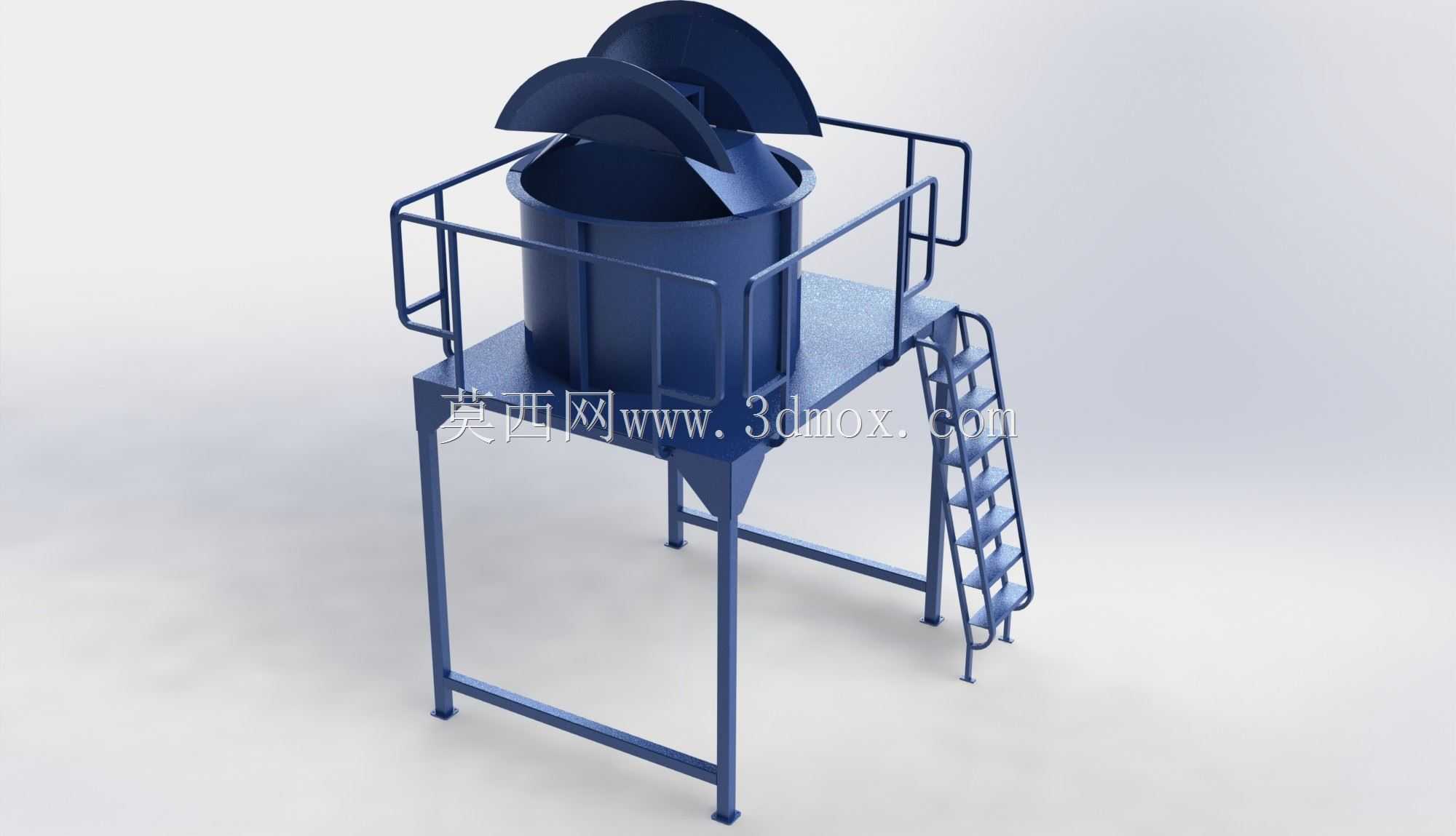

带爬梯护栏的立式工业搅拌储料罐结构

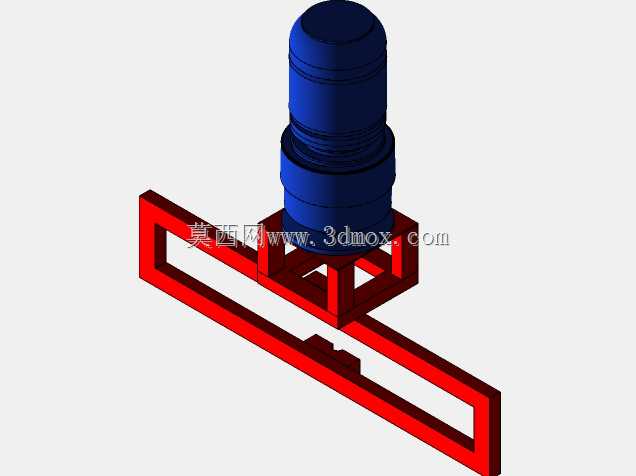

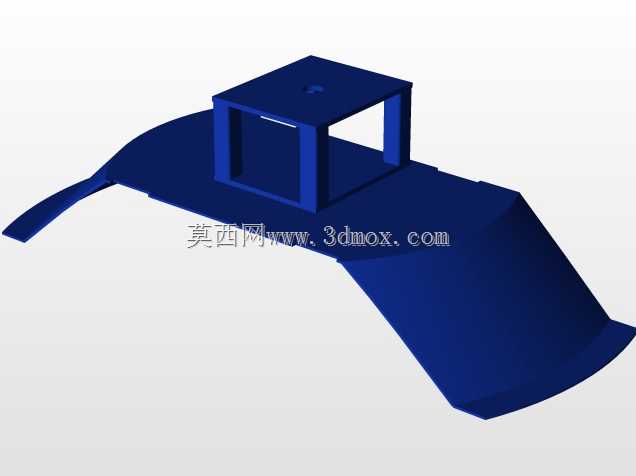

　　在食品加工、建材配料、化工粉体混配这类散料处理场景里，这类带操作平台的立式储料搅拌罐体是生产线前端的核心衔接设备，承担着原料暂存、均匀混配、定量出料的多重作用，很多中小产能的生产线不会采用超大型集中储料仓，反而会选择这类单罐容积2吨级的独立罐体，灵活布置在产线进料端，适配多品类小批量的生产切换需求。从结构设计逻辑来看，罐体采用上圆柱下锥底的经典形态，圆柱段保证足够的储料容积，锥底角度经过计算匹配散料的安息角，避免粉体或者颗粒料在罐壁积料架桥，出料口设置在锥底最底端，能够依靠重力实现自流出料，减少额外的拨料辅助结构。罐体顶部设置有进料口与搅拌驱动安装位，顶部的防护结构既可以避免杂物落入罐内，也能对搅拌轴的上部支撑结构形成防护，

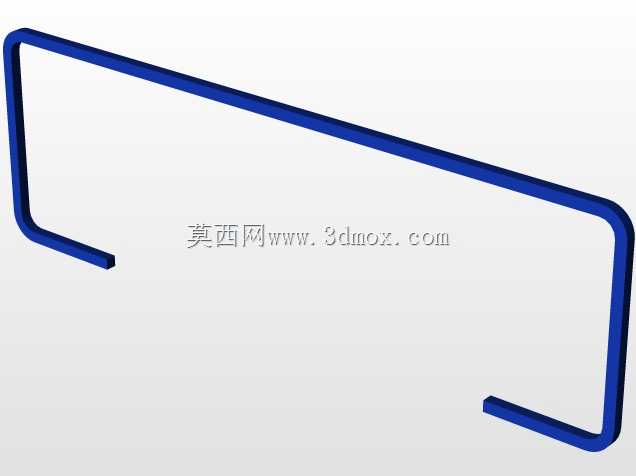

　　防止运行过程中出现安全隐患。操作平台的设计完全贴合现场运维需求，平台围绕罐体上部设置，护栏高度符合工业安全防护标准，预留的操作空间足够运维人员完成进料检查、搅拌部件维护、传感器校准这类日常操作，直爬梯的踏步间距、梯身宽度都按照单人上下的操作需求设计，爬梯与平台、罐体支腿做刚性连接，保证人员攀爬时的结构稳定性，不会出现明显晃动感。四根立式支腿将整个罐体抬升到合适的出料高度，支腿底部预留安装固定孔位，现场安装时可以通过膨胀螺栓与地面基础固定，也可以搭配减震垫减少搅拌运行时的振动传递，支腿的跨距经过校核，既保证罐体满载时的抗倾覆稳定性，也不会占用过多地面空间，方便在罐体下方布置出料输送设备、称重模块或者接料容器。

　　设计过程中需要重点考量几个边界条件：首先是罐体的壁厚选择，圆柱段与锥段根据储料的容重、物料磨琢性选择对应厚度的板材，焊接位置做连续满焊处理，避免漏料；其次是载荷传递路径，物料的重量、搅拌运行的动载荷、平台上操作人员的重量都通过支腿传递到地面基础，所以支腿与罐体的连接位置需要做加强筋补强，避免应力集中导致焊缝开裂；另外护栏与爬梯的载荷要求按照工业防护标准设计，能够承受人员倚靠、攀爬时的侧向载荷，不会出现变形失效。这类罐体的安装边界需要提前在现场规划，首先地面基础的平整度要满足安装要求，承载能力要匹配罐体满载时的总重量，罐体中心到周边墙体或者其他设备的距离要预留出至少半米的运维通道，爬梯的出入口位置不能有管线或者其他障碍物遮挡，

　　顶部进料口的位置要和上游的送料设备出料位置对齐，减少进料时的物料散落，锥底出料口的高度要和下游接料设备的进料高度匹配，避免出现物料落差过大导致的粉尘飞扬或者物料破碎问题。在实际应用场景里，这类罐体可以根据处理物料的特性调整内部结构，比如处理易结拱的粉体时，可以在锥段加装气碟或者振动器辅助出料，处理需要均匀混配的物料时，可以在罐内加装不同形式的搅拌桨叶，顶部的驱动装置功率根据物料的粘度、搅拌转速要求匹配，平台上也可以根据需求预留称重传感器、料位计的安装位置，实现料位实时监测、出料定量控制的功能。很多现场改造项目里，这类独立罐体的适配性很强，不需要对现有产线做大规模改动，只需要预留对应的安装空间、接好进料与出料的衔接设备就可以投入使用，相比大型集中储料系统，投入成本更低，安装调试周期更短，也方便后续根据产能变化做位置调整或者罐体扩容。建模过程中需要注意各个部件的装配关系，爬梯与支腿的连接位置、护栏与平台的连接位置、支腿与罐体的连接位置都要符合实际焊接装配的工艺要求，不能出现干涉或者结构悬空的问题，锥底与圆柱段的相贯线要做平滑过渡，避免出现应力集中的尖角结构，平台的格栅板或者花纹板的铺设要预留出搅拌轴、进料管的穿过空位，所有开孔位置都要做卷边或者补强处理，保证结构强度。
