封闭式交换台光纤激光切割设备三维结构

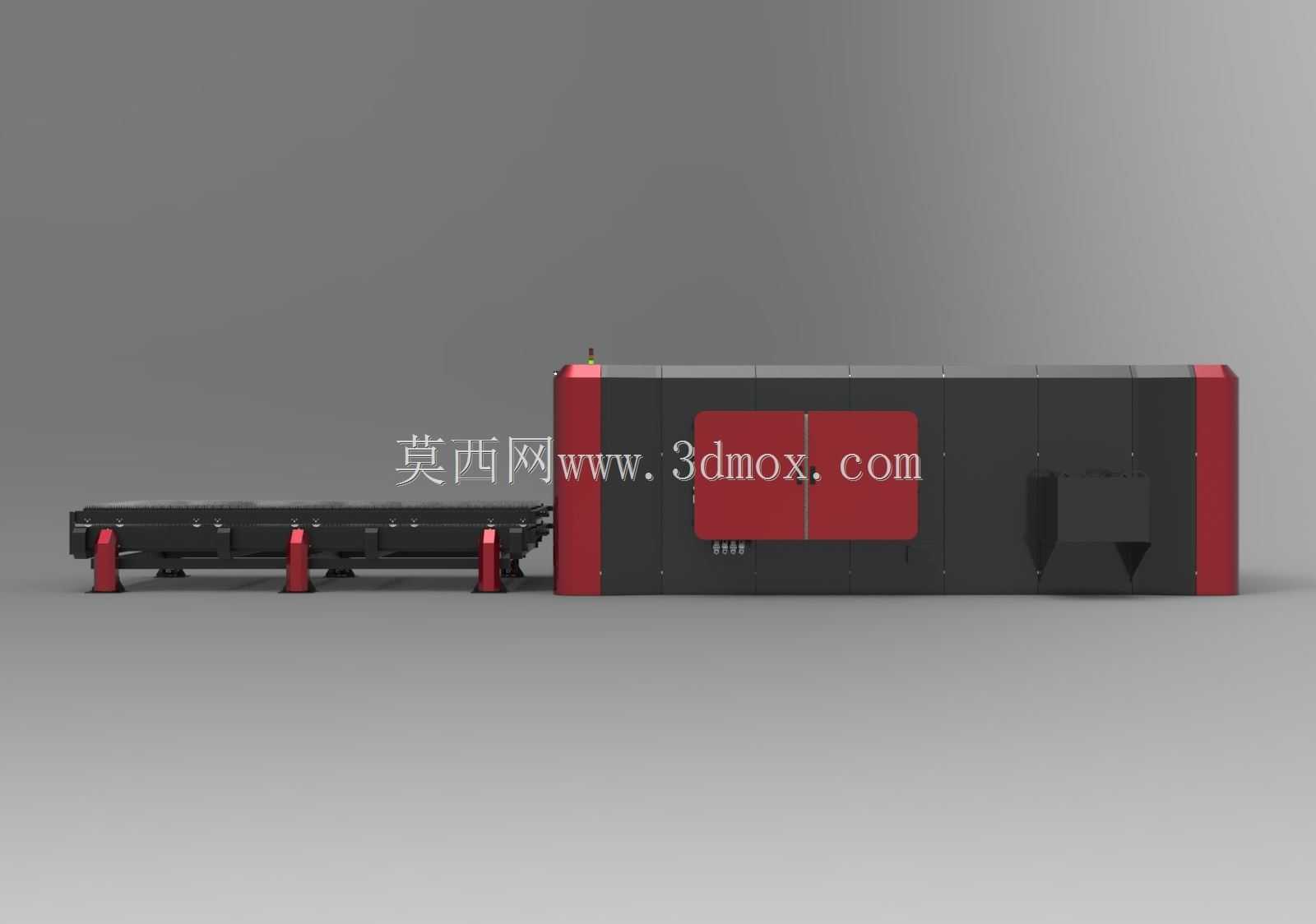

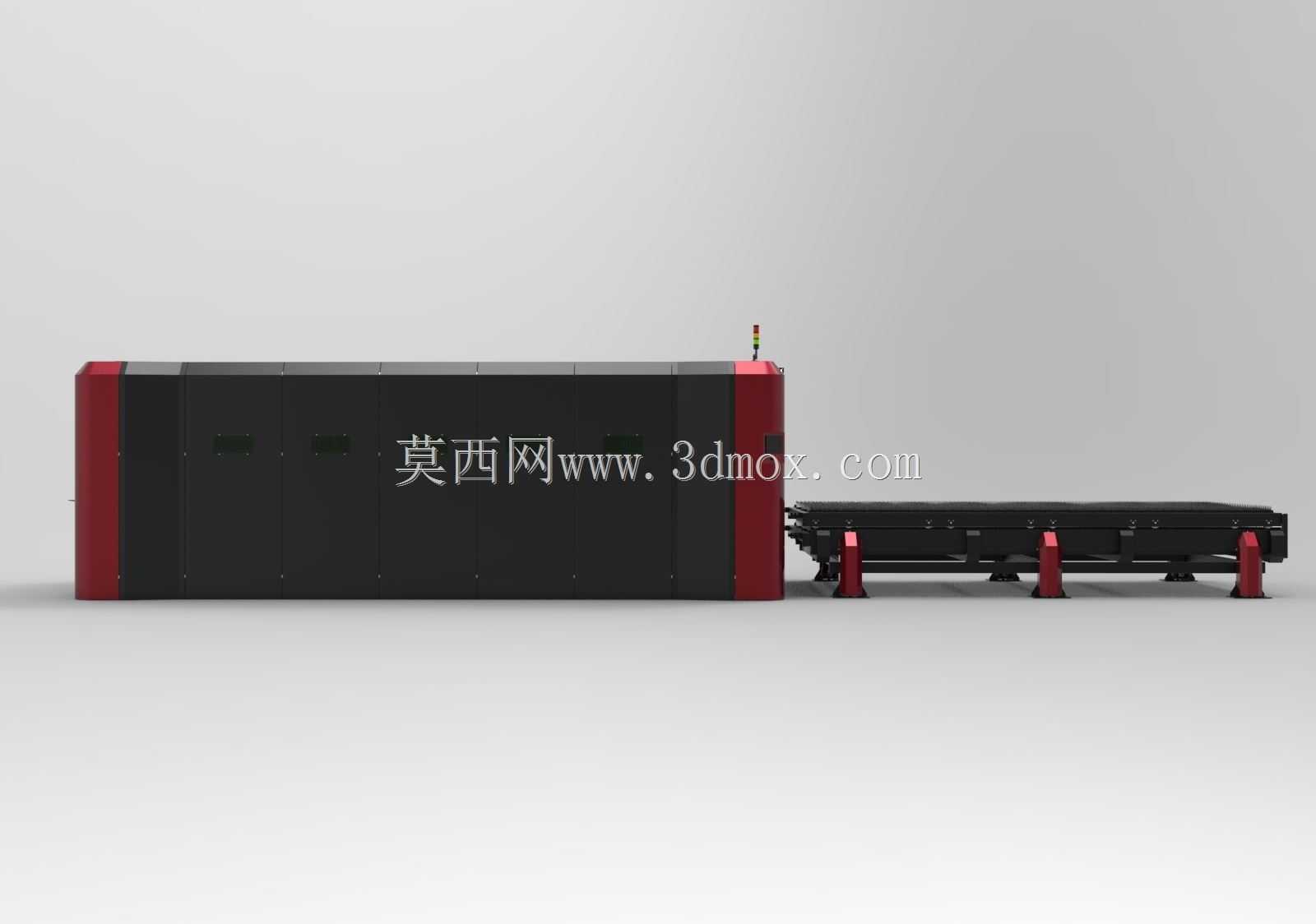

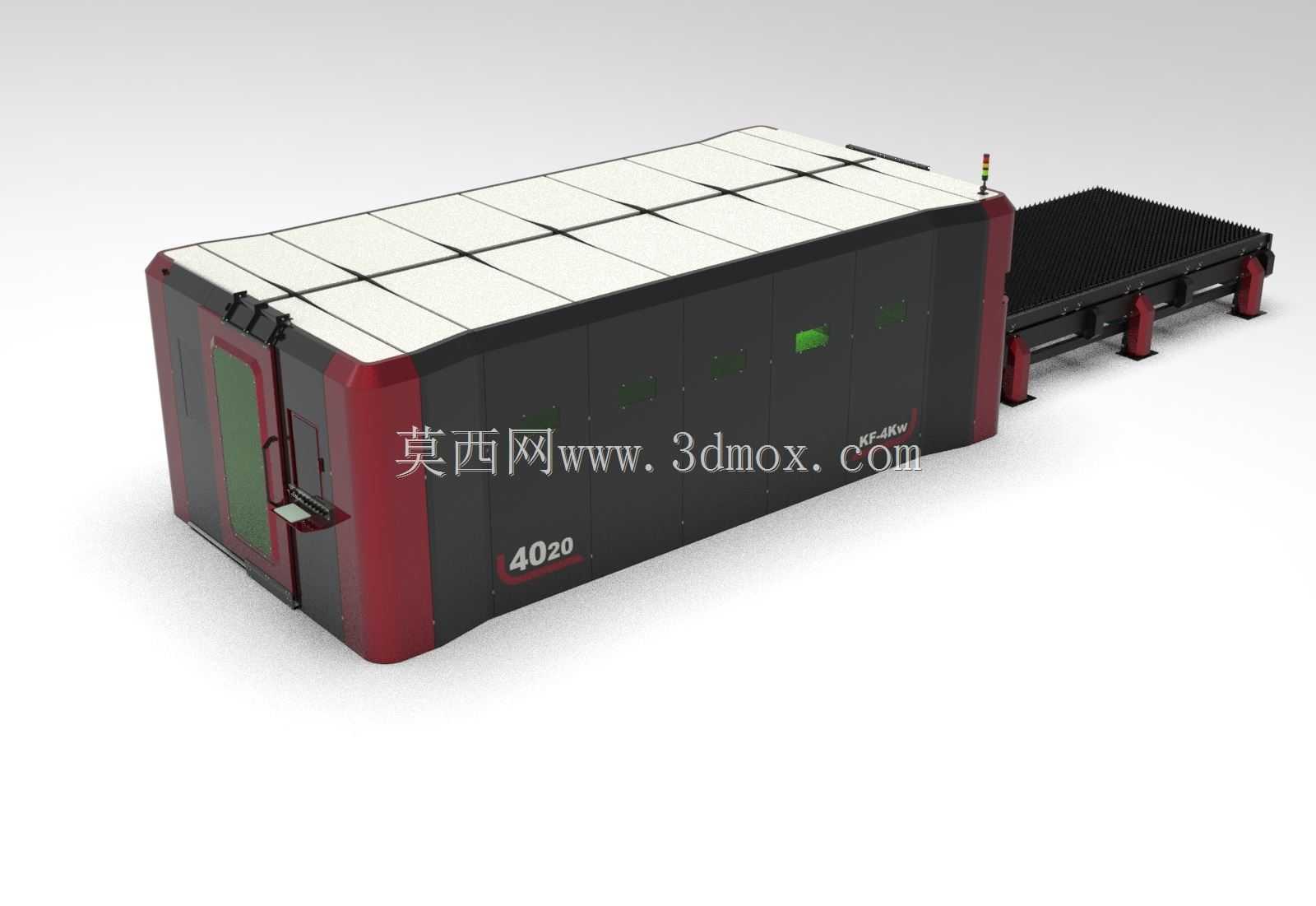

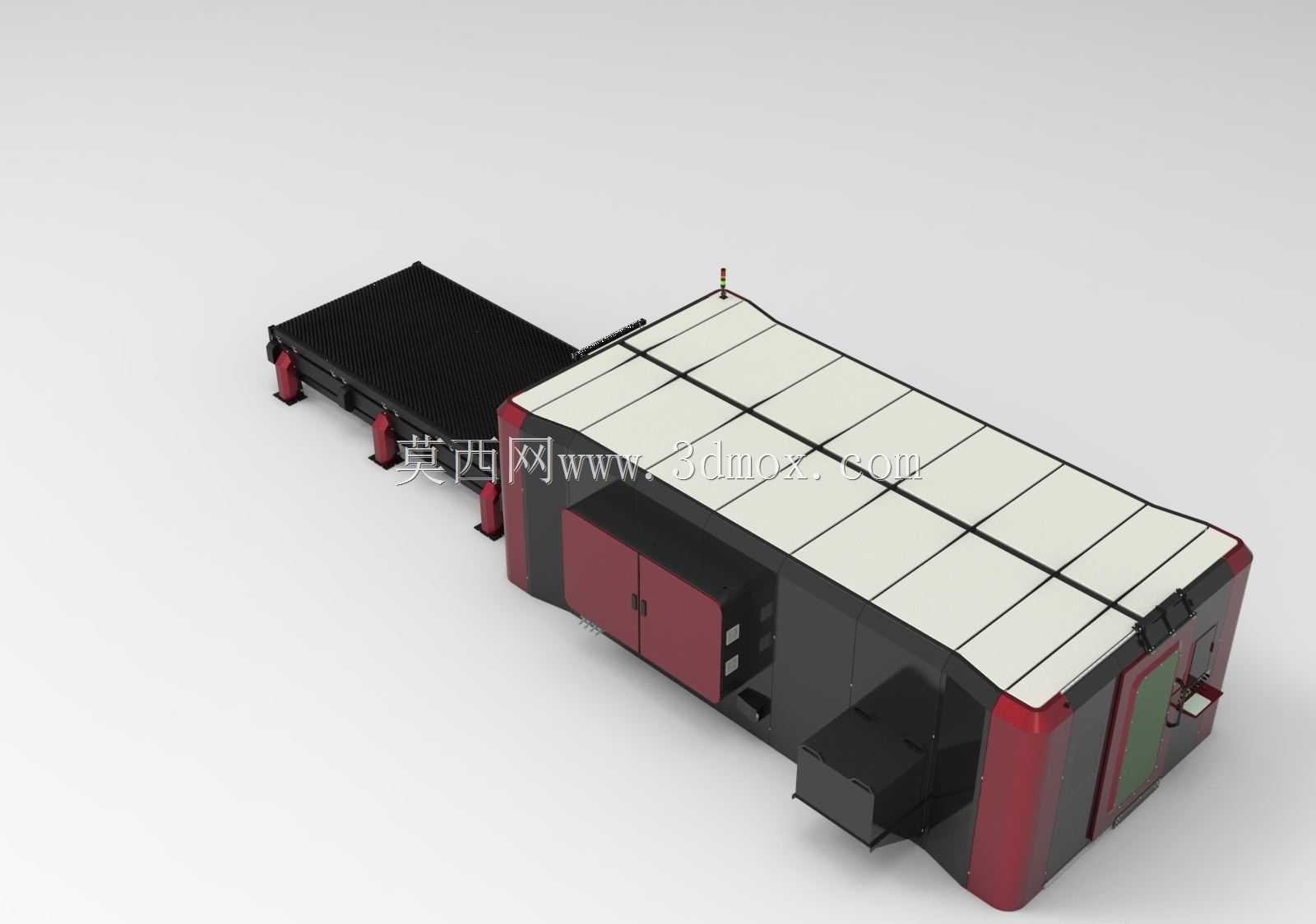

　　这套三维结构还原的是大台面封闭式光纤激光切割设备，在钣金加工、工程机械配套、机箱机柜生产、农机结构件下料等场景中应用极广，主要承担碳钢板、不锈钢板、铝合金板、镀锌板等各类金属板材的高精度切割下料工序，相比传统等离子切割、冲床下料，它的切缝窄、工件变形量小、断面无毛刺，后续无需大量打磨工序，能直接进入折弯、焊接环节，大幅缩短生产链路。从结构设计逻辑来看，设备采用主机防护舱加侧置交换工作台的布局，防护舱为全封闭框架结构，顶部采用分块式防护盖板设计，既能够阻隔激光切割过程中产生的激光辐射、烟尘飞溅，满足车间安全生产的防护要求，也预留了顶部除尘管道的安装接口，可配套工业除尘系统实现作业烟尘的集中收集处理；

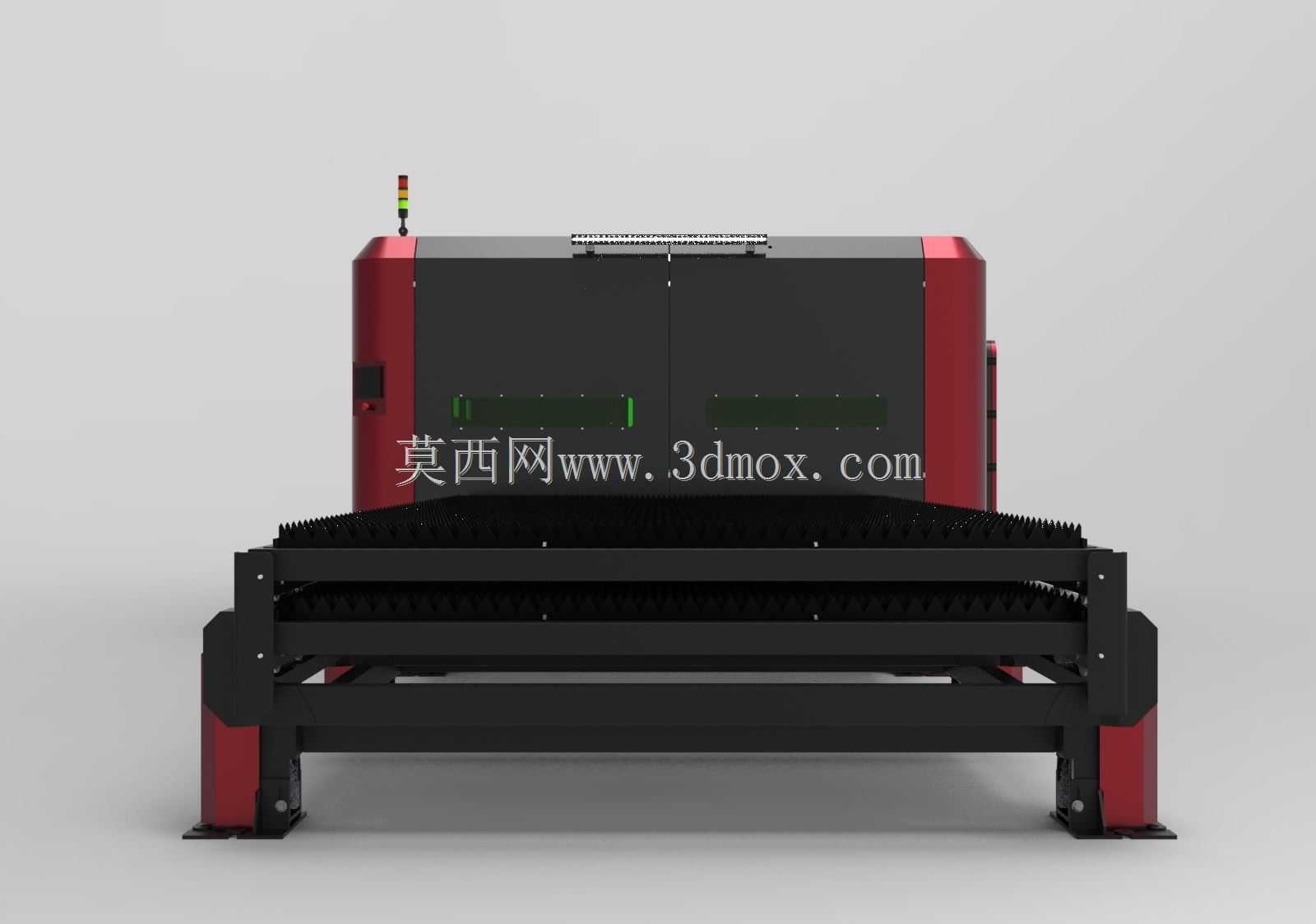

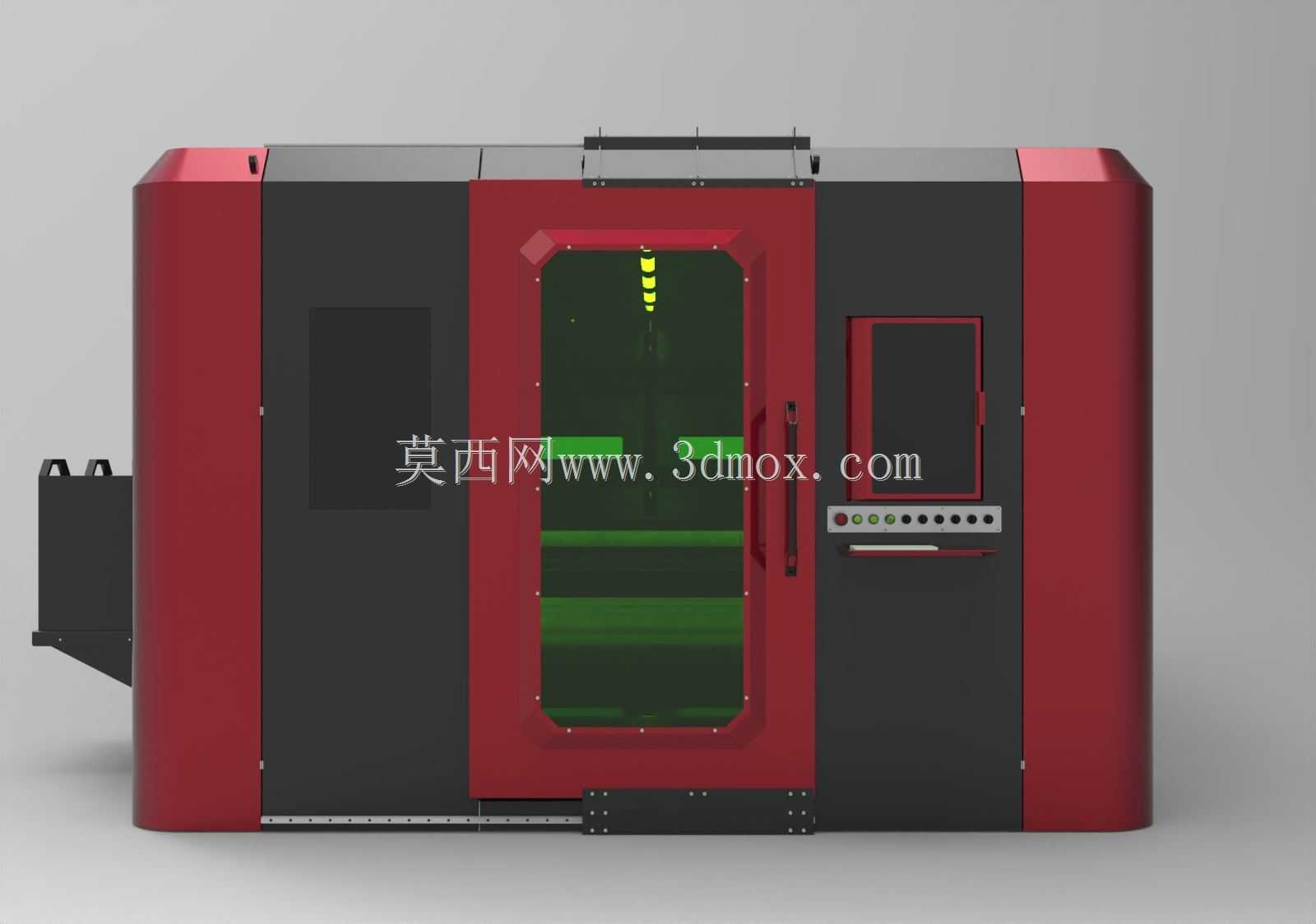

　　防护舱侧面设置有带观察窗的检修安全门，观察窗采用激光防护玻璃材质，作业人员可在外部直接观察舱内切割状态，同时避免激光外泄损伤视力，门体设置有安全联锁触发结构，一旦门体异常开启，设备会立即切断激光输出，保障操作安全。侧置的双交换工作台采用链条传动结构，两个工作台面可沿导轨实现自动交换，当其中一个工作台在防护舱内执行切割作业时，操作人员可在外部工作台完成待加工板材的上料、已加工工件的下料工作，大幅压缩设备待料停机时间，相比单工作台设备，生产效率可提升近四成；工作台下方设置有接料抽屉结构，可收集切割过程中产生的细小废料与熔渣，便于日常清理维护，工作台支撑采用锯齿状栅格结构，既能稳定承托不同厚度的板材，也能减少激光反射对台面的损伤，

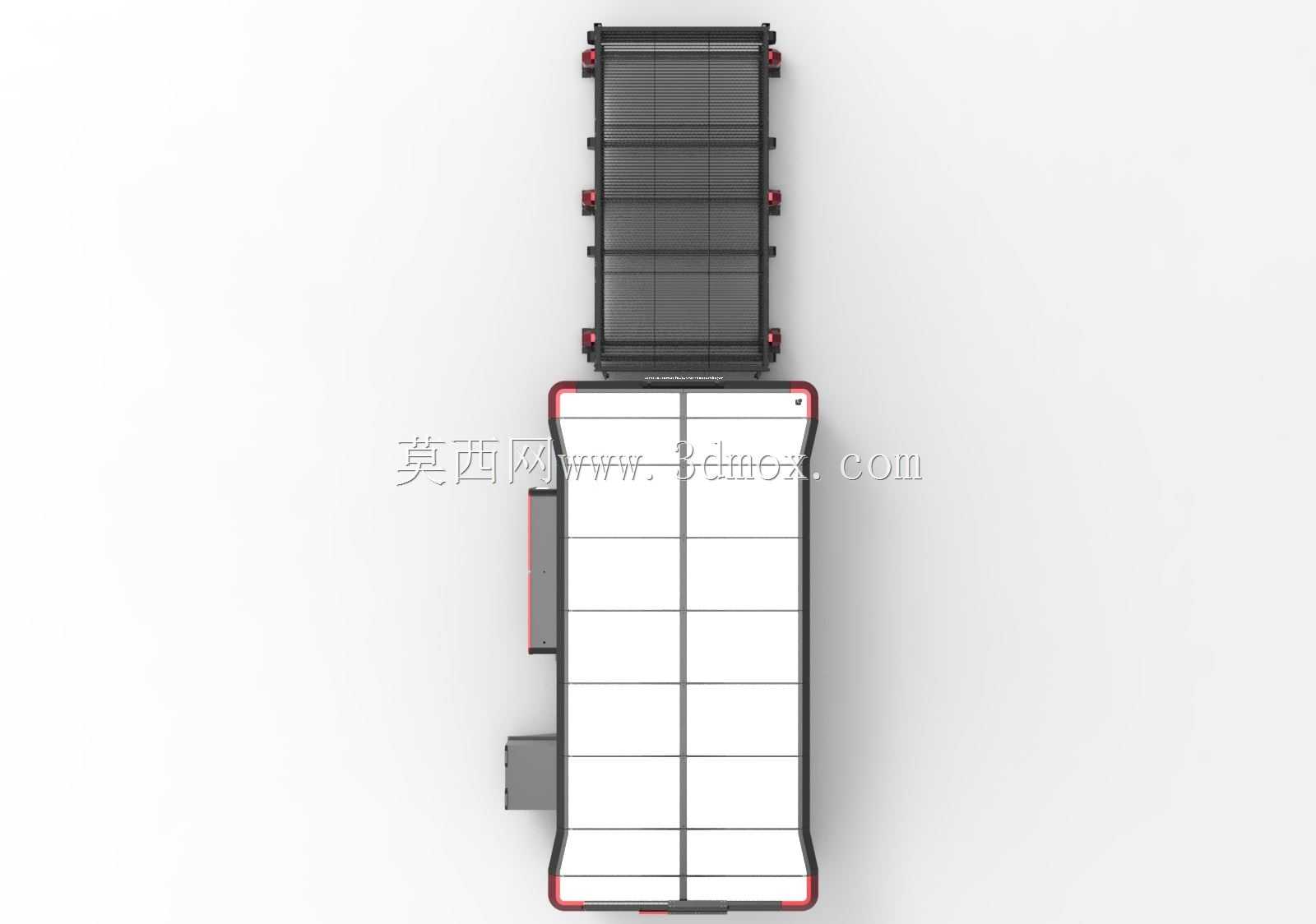

　　延长台面使用寿命。设备主机内部集成了光纤激光器安装位、切割头移动龙门架、传动丝杠与导轨组件、伺服驱动系统的安装空间，龙门架采用轻量化高刚性结构设计，可保证高速移动过程中的动态稳定性，保障切割精度；切割头配备随动调高机构，可实时感应板材表面的起伏变化，自动调整切割头与板材的间距，避免因板材不平整出现撞枪或者切割不透的问题。从安装边界来看，整套设备的主机防护舱长度约8米、宽度约3米、高度约2.5米，加上侧置交换工作台的延伸长度，整体安装需要预留长度约12米、宽度约5米的车间场地，地面需要做硬化处理，承重能力需满足每平方米不小于5吨的要求，同时设备周边需要预留1米以上的操作维护通道，便于日常检修、耗材更换与物料转运；

　　设备顶部需要预留除尘管道的安装空间，侧面需要预留电气柜、水冷机、稳压电源等配套辅机的安装位置，各辅机与主机之间的管线连接需要预留足够的弯曲半径，避免管线过度弯折影响使用寿命。在细节设计上，设备顶部边角位置设置有三色状态警示灯，可通过不同颜色灯光直观显示设备的运行、待机、故障状态，便于车间管理人员快速掌握设备工况；防护舱边角采用圆弧过渡的红黑撞色设计，既能够提升设备的视觉辨识度，也能避免尖锐边角对过往操作人员造成磕碰伤害；设备底部设置有可调式支撑脚杯，可在安装时调整设备的水平度，补偿地面的不平整误差，保证设备传动部件的运行精度。这套结构完整还原了设备的外部防护、工作台结构、操作接口的所有细节，可用于设备布局规划、产线仿真、新员工结构培训等场景，建模过程中严格按照实际设备的装配关系搭建，各部件的相对位置、连接结构都与实物保持一致，没有出现结构干涉或者比例失真的问题，能够直观呈现这类激光切割设备的整体布局与结构特点。
