工业离心式通风机蜗壳叶轮结构设计

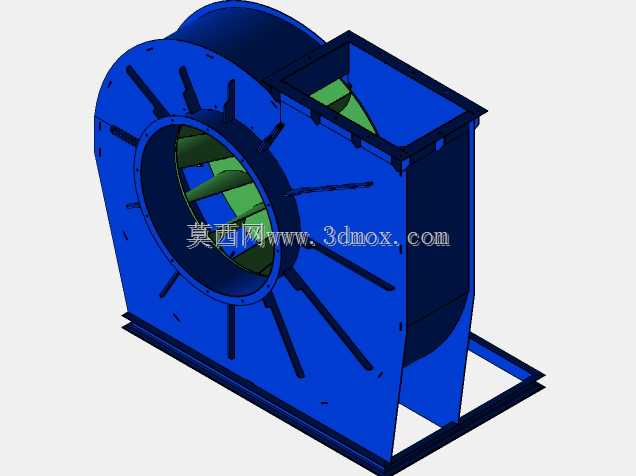

　　这款离心式工业通风设备的三维结构，核心围绕车间通风除尘、生产工序排风、工业环境空气置换的实际工况展开设计，区别于普通轴流风机的直吹送风逻辑，整体采用蜗壳式流道结构，能够实现风压的逐级提升，适配长距离管道送风、含尘气体输送这类对出口静压有明确要求的应用场景。从结构拆分来看，核心的叶轮部分采用后倾式叶片设计，叶片沿轮毂周向均匀排布，叶片型线经过流道仿真优化，能够在运转过程中减少气流与叶片表面的冲击损失，降低气动噪声，同时避免气流在叶道内形成涡流，保证送风效率的稳定性；叶轮与进风口的配合处采用圆弧过渡的集流结构，能够引导气流平顺进入叶道，减少进气端的紊流损失，避免进气不均匀引发的设备振动。蜗壳部分采用钢板折弯拼焊的结构形式，

　　流道截面沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在蜗壳内的沿程阻力损失，蜗壳的出风口采用方形法兰接口，能够直接与标准通风管道对接，法兰面预留螺栓安装孔位，可搭配密封垫片实现风管连接的密封性，避免送风过程中的漏风损耗。设备底部采用型钢焊接的一体式机架结构，机架的支撑腿与蜗壳底部的连接面采用满焊固定，保证整体结构的刚性，机架底部预留地脚螺栓安装孔，能够直接固定在混凝土基础或者钢制平台上，安装时需要保证机架的水平度偏差控制在允许范围内，避免叶轮运转时因基础不平引发的动平衡超标问题。从安装边界来看，设备的进风口为圆形轴向接口，可搭配软连接与进风管道对接，出风口为径向方形接口，

　　安装时需要预留足够的管道接驳空间，同时在设备侧面预留检修操作空间，方便后期对叶轮、轴承部位进行维护保养；整体结构的重心落在机架的几何中心范围内，吊装运输时可直接通过机架上预设的吊点进行起吊，避免起吊过程中设备变形。在实际工况适配中，这类结构的通风机可用于车间焊接烟尘的收集排放、生产设备的散热送风、除尘系统的末端引风，也可适配粮食加工、建材生产环节的物料气力输送场景，设计时充分考虑了不同工况下的结构强度需求，蜗壳壁板厚度根据风压等级做了对应匹配，避免高风压工况下蜗壳出现鼓胀变形，叶轮与蜗壳内壁之间预留合理的间隙，既避免运转过程中出现刮蹭，也能减少间隙处的气流回流损失，保证设备的运行效率。
