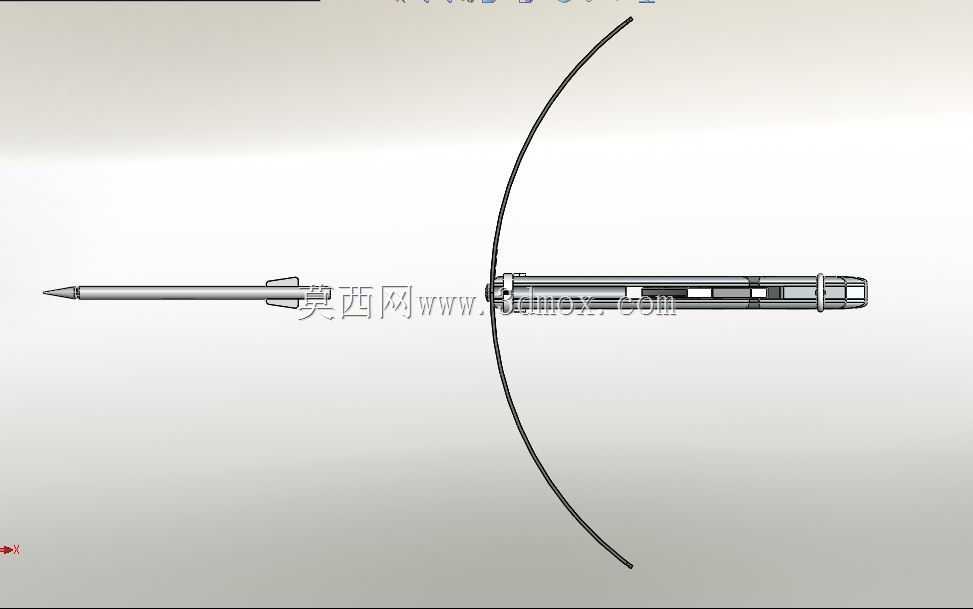

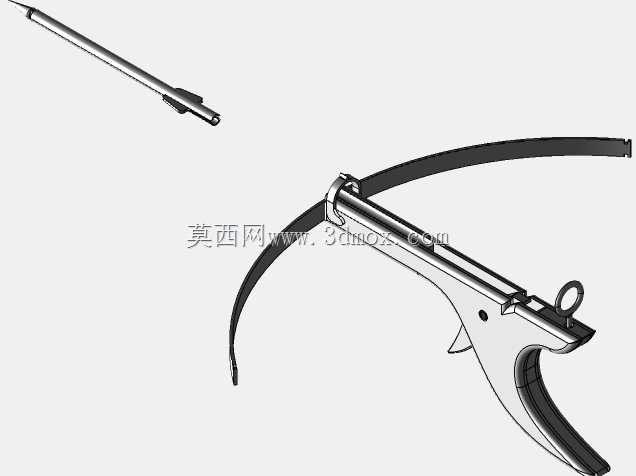

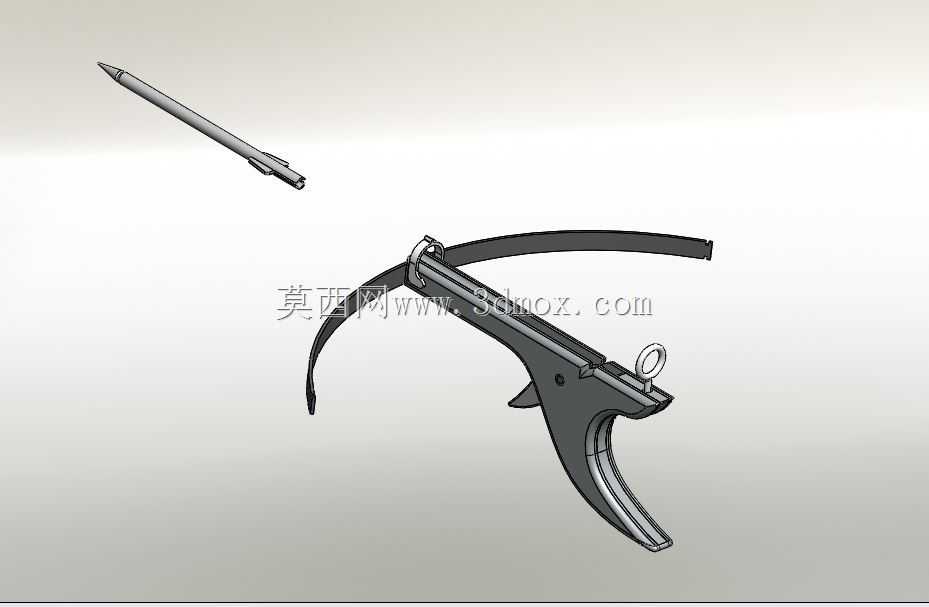

小型手持弹射式弓弩结构三维数模

　　这套小型手持弹射弓弩的结构设计，核心围绕便携使用场景下的发射稳定性与操作便捷性展开，整体采用一体化握把集成发射机构的布局，没有额外的冗余外接部件，单手握持即可完成待击、发射的全流程操作。从结构布局来看，弩身主体作为核心承载件，前端预留弓臂安装定位槽，弓臂采用对称式弧形弹性结构设计，两端设置弦线挂接定位凸点，保证弦线拉伸过程中受力均匀，不会出现偏载滑脱的问题；弩身上部加工有平直的箭道导向槽，弩箭放置后可沿槽体直线滑动，导向槽的宽度与弩箭杆身直径保持0.2mm的单侧间隙，既保证箭支滑动顺畅无卡滞，又能限制发射过程中箭支的径向偏移，提升发射指向精度。扳机组件采用杠杆式触发结构，集成在握把上方的腔体内，通过枢轴固定在弩身主体上，

　　待击状态下扳机上端的卡扣会卡入弦线挂座的定位槽内，扣动扳机时杠杆转动带动卡扣下移，释放弦线挂座完成发射动作，整个触发行程控制在3-5mm区间，触发阻力经过配重调校，既不会因为阻力过小出现误触发，也不会因为阻力过大影响操作手感。握把部分采用符合人体工学的弧形曲面设计，握持区域的截面尺寸适配成年手掌的握持范围，表面预留防滑纹理的加工余量，长时间握持也不会出现滑动脱手的问题；握把下方延伸出的护圈结构，可在操作时对扳机形成防护，避免外物触碰扳机造成误发射。配套的弩箭采用流线型箭头设计，箭杆为等直径圆柱结构，尾部设置弦线卡位槽，发射时弦线卡入槽内可保证箭支与弦线的接触位置固定，不会出现发射瞬间箭支偏移的问题，箭尾的导向结构可与弩身箭道配合，

　　进一步保证发射过程中的运动轨迹一致性。从安装边界来看，整个弓弩整体外轮廓尺寸控制在单手可持的范围内，弓臂展开后的最大宽度不超过200mm，弩身总长度控制在180mm左右，不需要额外的安装固定基座，可直接手持操作；所有部件之间的连接均采用定位槽加卡扣的无紧固件设计，拆分与组装不需要额外工具，便于日常维护与部件更换。在功能特性上，这套结构的核心优势在于触发机构的可靠性，整个扳机杠杆的传动比经过反复调校，待击状态下的自锁结构可承受弦线的最大拉伸拉力，不会出现待击过程中自动滑脱的问题；弓臂的弧形曲率经过力学仿真验证，在弹性形变范围内可提供稳定的弹射推力，同时不会因为反复拉伸出现塑性变形，保证多次使用后的推力一致性。

　　箭道的平直度是影响发射精度的核心因素，设计过程中对箭道的平面度公差控制在0.05mm以内，箭道表面预留抛光加工余量，可降低箭支滑动过程中的摩擦阻力，减少动能损耗。这套结构可应用于休闲竞技、教学演示等场景，作为机械结构教学案例时，可直观展示杠杆触发、弹性势能转换的机械原理，帮助学习者理解简单机械机构的传动逻辑；在休闲使用场景下，其便携的尺寸与稳定的发射性能，可满足小型户外休闲竞技的使用需求。设计过程中充分考虑了部件的加工工艺性，弩身主体、扳机、弓臂等部件均可采用注塑工艺一次成型，不需要复杂的二次加工，可有效降低批量生产的制造成本；所有部件的分型面均设置在不影响外观与装配精度的位置，避免分型线出现在握持区域与箭道工作面，提升使用手感与发射稳定性。各活动部件之间的配合间隙均预留了材料收缩余量，即使采用常规工程塑料加工，也不会因为成型收缩出现部件卡滞或者配合间隙过大的问题。弦线挂座与弩身之间设置有滑动导向结构，待击过程中挂座沿弩身内部的导向筋滑动，保证弦线拉伸过程中始终处于弩身的中心对称面上，不会出现偏斜导致的发射方向偏移。
