3-4英寸管道用对夹式光学流体流量检测装置

　　这款适配3-4英寸公称通径管道的光学流体流量检测装置，主要面向工业流体输送系统的在线流量监测场景，在化工介质输送、市政给排水、工业循环水系统、洁净流体工艺管线中都能适配安装，相比传统的涡轮、涡街类接触式流量检测部件，光学检测原理的结构不会对管内流体流态造成额外扰动，也不存在运动部件磨损带来的精度漂移问题，长期运行的稳定性更有优势。

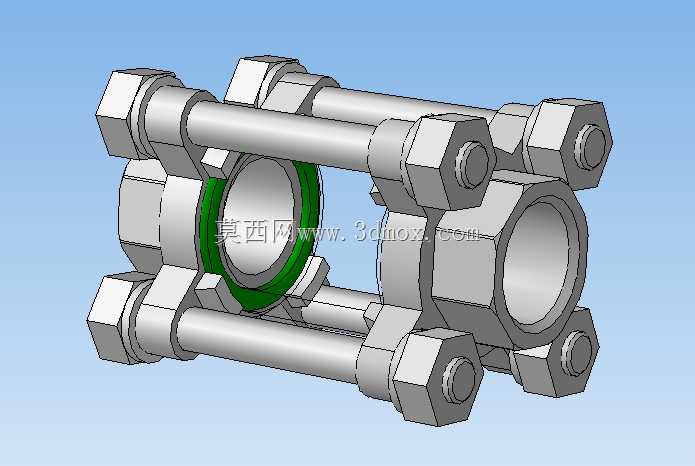

　　从结构设计逻辑来看，整体采用对夹式安装构型，没有额外设计法兰对接端，安装时直接夹在两端管道的配对法兰之间即可，不需要为传感器单独预留过长的直管安装段，能有效压缩管线改造的空间占用。主体的通流部分采用直通式流道设计，内壁做了圆弧过渡处理，避免流道突变造成的压损增大，也能减少流体中杂质在检测位置的淤积。光学检测窗口嵌入在流道中部的环形安装位上，窗口材质选用透光性好、耐流体冲刷的透明材质，外侧做了密封压合结构，防止管内带压流体出现渗漏。

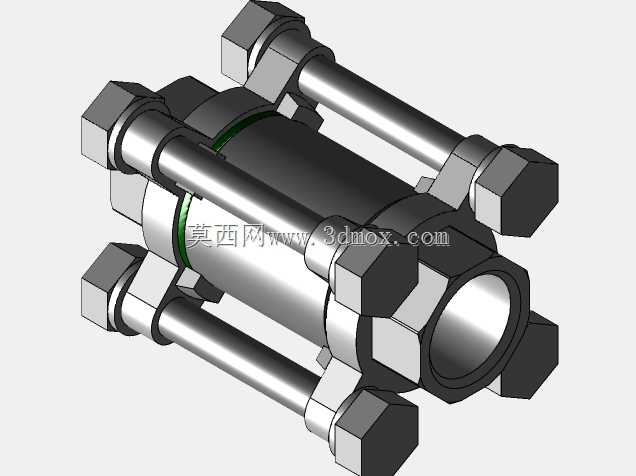

　　夹紧结构采用四根周向均布的长杆螺栓配合六角螺母实现锁紧，螺栓沿通流轴线方向平行布置，安装时可以通过对称拧紧螺母来保证两端法兰对传感器的压紧力均匀，避免局部受力不均导致密封失效或者检测窗口偏斜。螺栓的长度经过匹配计算，拧紧后螺母的端面不会突出到配对法兰的螺栓孔外侧，不会和法兰原有紧固螺栓产生安装干涉。两端的密封面预留了标准垫片的安装槽位，可以适配常规的橡胶、石棉或金属缠绕垫片，和现有工业管道的密封标准完全兼容，不需要定制特殊密封件。

　　从安装边界尺寸来看，整体沿管线轴向的厚度控制在对夹式部件的常规尺寸范围内，安装时不需要对原有管线进行大规模切割调整，只要松开原有法兰的连接螺栓，将传感器嵌入两法兰之间，调整对中后再配合原有法兰螺栓或者配套的长螺栓锁紧即可完成安装。周向的最大外轮廓尺寸小于配对法兰的外径，不会超出法兰的覆盖范围，在管线排布紧凑的车间管廊、设备内部管线中也能顺利布置。检测部件的信号引出位置做了侧向凸起的结构设计，不会被夹紧螺栓或者法兰结构遮挡，方便后续接线和调试操作。

　　在功能实现层面，光学检测单元通过检测流体中示踪粒子或者流体本身对光信号的调制作用来换算流量数据，不会和管内流体直接产生机械接触，对于含有少量微小固体颗粒的流体、低粘度的洁净流体都有较好的适配性，不会因为流体中存在少量杂质就出现卡滞、损坏的问题。整体结构的所有金属部件都做了防锈处理，能适应常规工业环境下的温湿度条件，外部没有裸露的细小易损结构，日常巡检维护只需要定期检查密封位置有没有渗漏、光学窗口有没有被污染物附着即可，维护工作量远低于接触式流量检测设备。

　　设计过程中重点考虑了现场安装的通用性，所有连接尺寸都匹配现有3-4英寸管道的法兰标准，不需要额外制作转换接头，结构上没有复杂的异形曲面，不管是三维建模过程中的特征绘制，还是后续实际加工生产，都能通过常规的机加工工艺实现，加工难度低，装配流程简单，不需要特殊的专用工装就能完成整机组装。周向布置的螺栓位置经过错位设计，避开了光学窗口的安装区域，不会因为螺栓锁紧的应力导致窗口变形影响检测精度，同时螺栓的受力方向和流体压力的作用方向一致，长期带压运行时结构的抗疲劳性能更好，能稳定承受管线内的常规工作压力，不会出现结构变形或者密封失效的问题。
