柱式大量程称重测力传感器结构

　　该模型呈现的是一种柱式承载结构的称重测力传感器，整体采用上下同轴受力的圆筒形主体布局，适合在大吨位载荷测量、料仓称重、平台秤、罐体计量、压机力值监测以及重型装配工位中使用。与悬臂梁或小台面传感器相比，这类柱式结构的核心优势在于载荷传递路径短，外力沿中心轴线作用于弹性体，能够减少偏载带来的附加弯矩，也便于在有限高度空间内完成较高量程的力值转换。

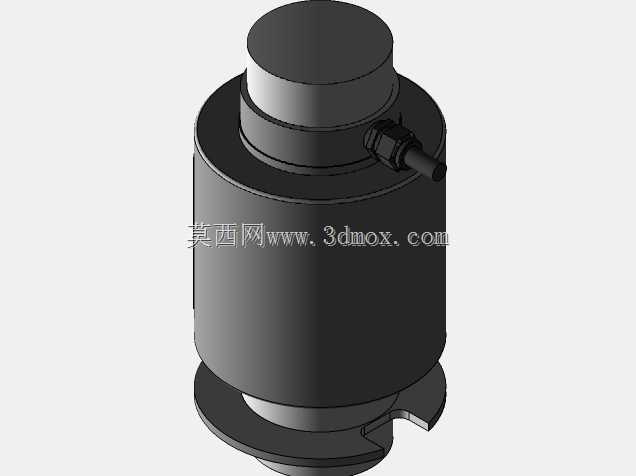

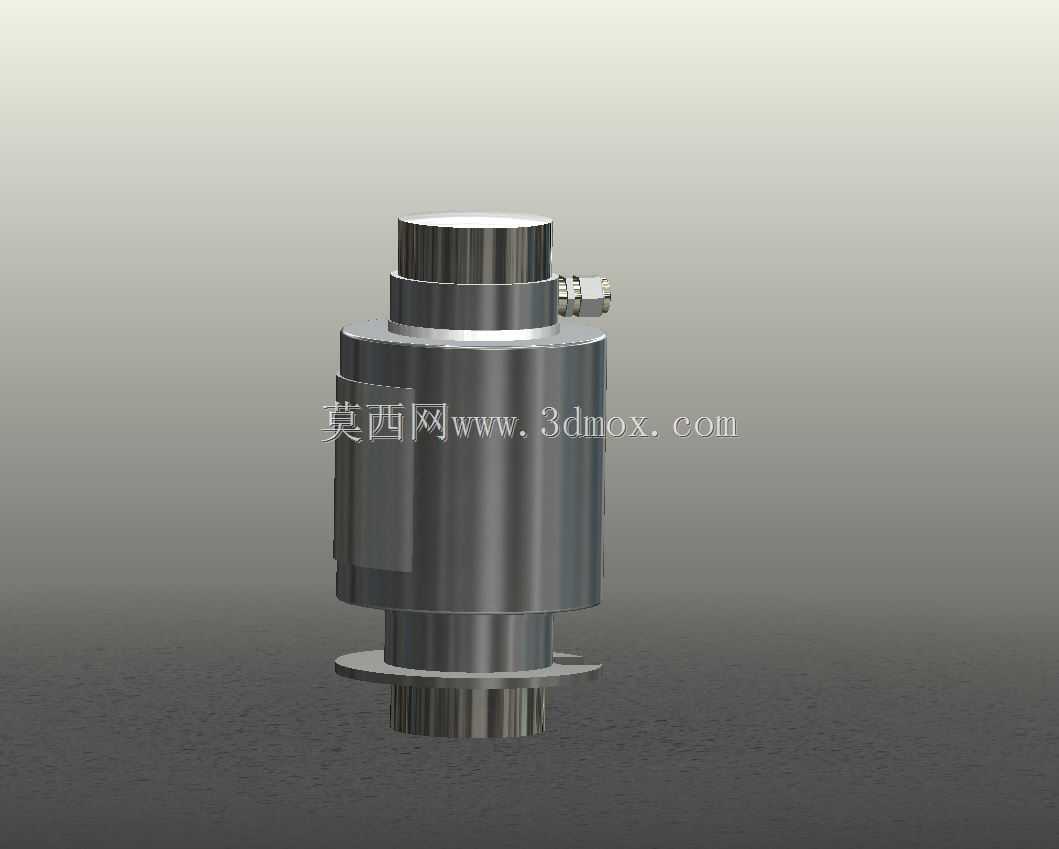

　　从外形上看，模型主体由中部圆柱承压段、上部加载端、下部支撑法兰以及侧向信号接口组成。中部筒体承担主要弹性变形任务，外表面保持较大直径和连续壁厚，目的是在满量程压缩时控制应变量级，使应变区处于稳定、可重复的弹性范围内。上端结构用于承接压头或加载部件，下端法兰则承担定位和固定作用；法兰外缘预留安装边界，可与基础板、秤体支架或设备台面对接。侧向接头集中布置信号线缆或航插接口，避免线缆从主承载方向引出，降低受压过程中拉扯、挤压和磨损的风险。

　　实际选型时，不能只关注传感器本体直径。柱式称重传感器通常需要配合上压头、底座、防转键或限位组件使用。上部加载面应保证与被测载荷方向垂直，下部支撑面需要有足够刚度，否则基础板变形会使受力中心偏移，造成示值重复性下降。对于料罐、反应釜、储料仓等多点支撑场景，多个传感器应均匀布置在支撑腿下方，并通过接线盒汇总信号；各支点高度差、垫板平面度以及水平度都需要控制，防止某一支点承担额外横向力。模型中较宽的下端法兰正是为了提高接触稳定性，使安装螺栓能够围绕轴线形成可靠约束。

　　结构设计思路上，柱式弹性体一般选用高强度合金钢材料，经热处理后获得稳定的弹性性能。内部应变片通常贴敷在应力分布均匀的筒体区域，通过桥路连接将微小压缩应变转换为电信号。外部筒体不仅是防护壳体，也参与承载和导向，因此圆角过渡、台阶变化和接口开孔位置都要避开高应力集中区。侧向接口附近采用局部凸台处理，可以在加工螺纹或安装连接器时减少对主承力壁厚的削弱；上端与下端的同轴度需要严格保证，否则压缩载荷会引入侧向分力。

　　在工业衡器应用中，这类传感器常安装在称重平台下方或储料设备支腿处。平台秤场景下，车辆、钢卷、料斗或重型工件通过台面将重力传递至传感器，控制系统依据多点信号计算总重量；在冶金、仓储和化工生产线中，它还可用于过载保护、批次配料和库存监测。压机或试验设备中，同一结构也可作为测力元件使用，用于监控压装力、成型力或试验载荷，但此时需要关注动态冲击、回程拉力以及振动频率，必要时增加缓冲垫、限位块或冗余安全支撑。

　　安装边界方面，模型的轴向高度决定了秤体或支架需要抬升的空间，下端法兰外径决定基础垫板尺寸，螺栓孔分布则影响配套支座的加工。上部加载端不宜直接与刚性平板硬碰硬接触，工程上常采用球面压头或自位结构，使载荷在轻微偏斜时仍能回到轴线方向。周围还应保留接线和维护空间，侧向接头处需要保证线缆弯曲半径，并避免焊渣、雨水、粉尘和腐蚀性介质直接侵入。对于户外或冲洗环境，外部防护、焊接密封和电缆固定方式比单纯外观造型更影响长期可靠性。

　　从三维建模角度看，该零件适合按照回转体加局部特征的方式构建：先建立中心轴线和主要圆柱轮廓，再处理上下法兰、加载头、侧向航插、圆角和安装面。装配时应将受力轴线、基础板、压头和限位件一并表达，这样才能检查真实干涉与维护空间。模型细节重点不在复杂曲面，而在同轴关系、端面接触、接口方向和安装尺寸链。对于结构工程师而言，理解这些边界比单独查看传感器外形更有价值，因为称重系统的精度往往由弹性体性能、安装刚度、载荷对中和现场防护共同决定。
