十字轴式多向连接传动构件结构设计

　　该十字轴式多向连接传动构件，主要面向多轴线动力传递场景设计，常见于需要在非同轴布置的轴系间完成扭矩传输的设备单元中，比如小型传动试验台、多向输出的动力分配模块、特殊工况下的联动调节机构，能够在轴间存在一定角度偏移的工况下保持稳定的动力传递，避免刚性连接带来的轴系憋劲、轴承额外负载等问题。从结构设计逻辑来看，核心采用中心球形铰接基座作为十字四个方向轴段的定位支撑，四个方向的轴段采用对称式布局，每个轴段都集成了独立的滑动支撑结构与端部限位结构，轴段外侧的套状支撑件采用耐磨材质设计，预留了足够的轴向滑动余量，能够补偿安装过程中带来的轴向尺寸偏差，同时在传动过程中缓冲小幅的轴向窜动。端部的限位端盖采用法兰式结构，

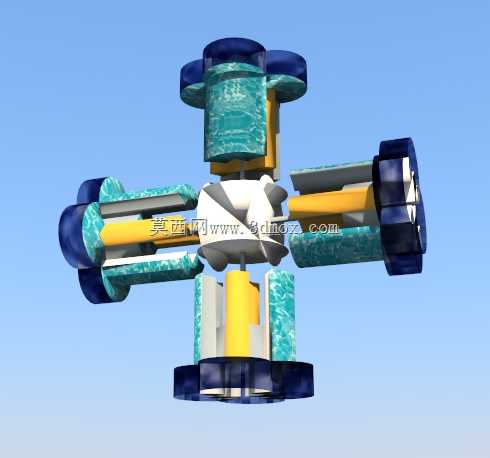

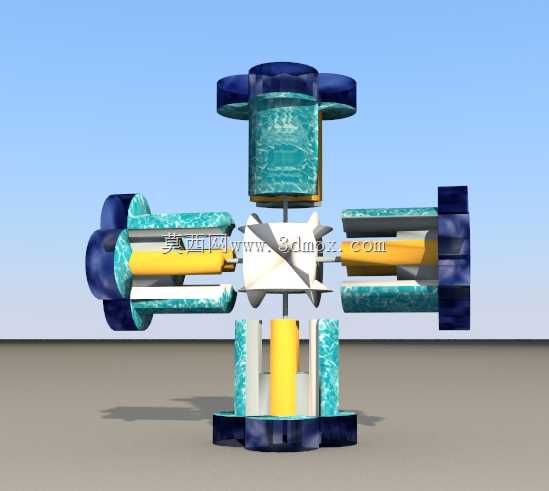

　　通过周向的卡合结构与轴套固定，既限制了内部轴段的脱出位移，也预留了润滑介质的存储空间，无需频繁拆解维护即可保证铰接位置的润滑状态。设计过程中优先考虑了安装边界的适配性，四个方向的轴段采用等长设计，整体外接圆尺寸控制紧凑，中心球体的直径与轴段直径的比例经过扭矩校核，保证在额定扭矩传递下中心铰接位置不会出现应力集中导致的开裂问题，轴段与中心球体的配合面采用圆弧面贴合，接触面积相比传统十字轴万向节更大，单位面积的接触应力更低，能够承受更大的瞬时冲击载荷。每个轴段上的黄色导向段采用低摩擦系数材质，与外侧的青绿色轴套形成滑动摩擦副，摩擦阻力小，传动过程中的能量损耗更低，轴套表面设计有环形储油槽，能够在长期运转过程中持续释放润滑脂，

　　维持摩擦副的低磨损状态。端部的深蓝色端盖采用高强度工程材质，兼具一定的抗冲击性能与密封性能，能够阻挡外部粉尘、碎屑进入铰接配合面，避免磨粒磨损带来的配合间隙变大问题。在实际安装场景中，该构件不需要额外定制复杂的安装支座，四个方向的轴端可以直接与对应传动件的轴孔配合，通过轴端的扁位或者销孔完成周向固定，安装公差要求相比刚性联轴器更低，能够适配安装过程中出现的±2°以内的角度偏差，以及±1mm以内的轴向偏差，降低了现场安装的调试难度。从功能特性来看，该构件不同于传统单十字轴万向节仅能实现两个方向的轴间传动，四个方向的轴段可以同时连接四个不同方向的传动部件，实现单输入多输出或者多输入单输出的动力汇流/分流功能，在一些空间受限、

　　无法布置多个独立万向节的小型设备内部，能够大幅节省传动系统的占用空间，简化整体传动链路的结构。设计时也充分考虑了动平衡性能，四个方向的轴段重量严格对称，中心球体的质心与整个构件的旋转中心完全重合，在中低转速运转工况下不会产生额外的离心振动，不需要额外做动平衡校正即可直接装配使用。轴段与中心球体的配合间隙控制在0.02mm到0.05mm之间，既保证了铰接转动的灵活性，也不会因为间隙过大导致传动过程中出现冲击异响，配合面的表面粗糙度控制在Ra1.6以下，转动过程顺滑无卡滞。外侧轴套与安装基座的配合采用过渡配合，装配时可以通过轻压入完成固定，不需要额外的紧固件即可保证轴套不会随轴段同步转动，降低了装配的零件数量，减少了潜在的松动故障点。在实际应用中，这类多向传动构件也常被用于教学演示模型、机械原理展示装置中，能够直观展示空间多轴传动的运动逻辑，帮助学习者理解万向传动的基本原理，同时也可用于一些非标自动化设备的工位联动结构中，实现多个工位的同步动作驱动，相比齿轮传动、同步带传动的多轴联动方案，结构更简单，维护成本更低，对安装空间的要求更小。
