负泊松比重入式拉胀蜂窝结构设计

　　做结构设计快十年，经手的缓冲吸能构型少说也有上百种，第一次接触这种内凹重入式拉胀结构时，还是在某航天院所的抗冲击部件选型项目里，当时常规的正六边形蜂窝在侧向受冲击时的侧向膨胀问题始终没法解决，直到测试了这种Auxetic重入构型，才彻底解决了传统蜂窝受载时材料向两侧挤出、连接界面脱粘的痛点。

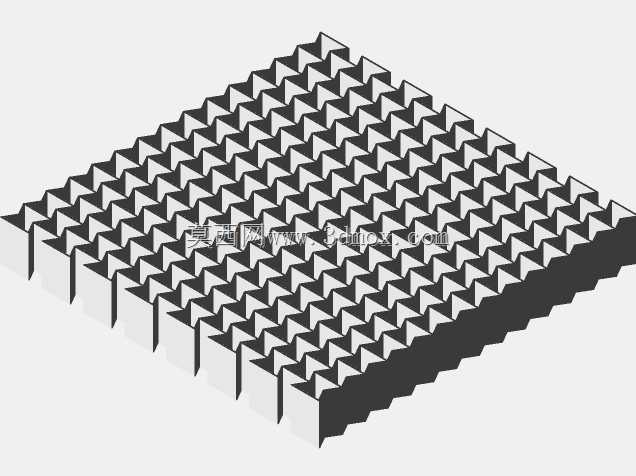

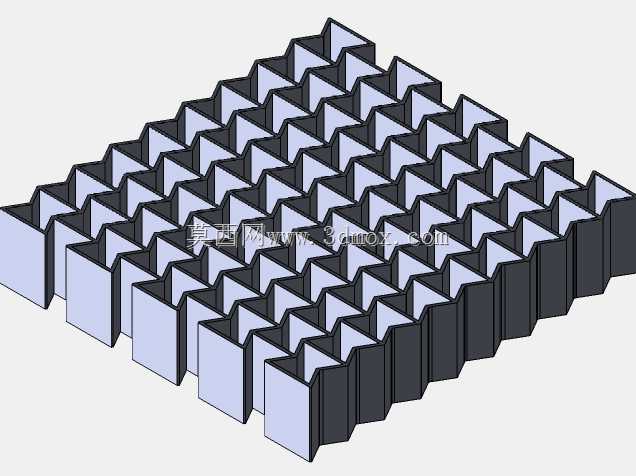

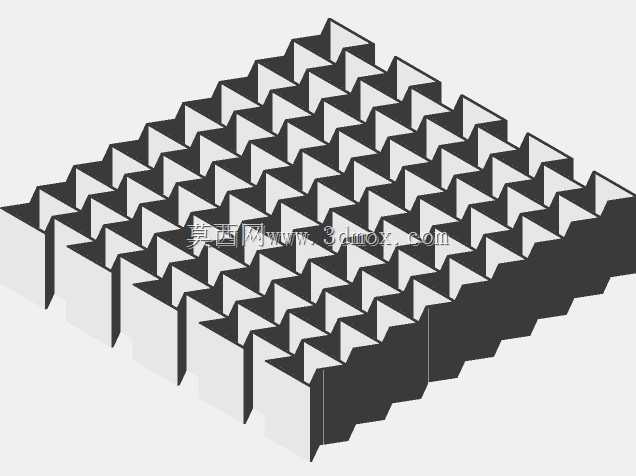

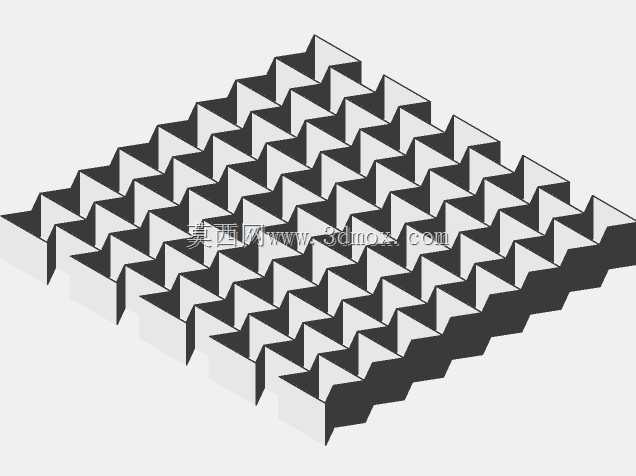

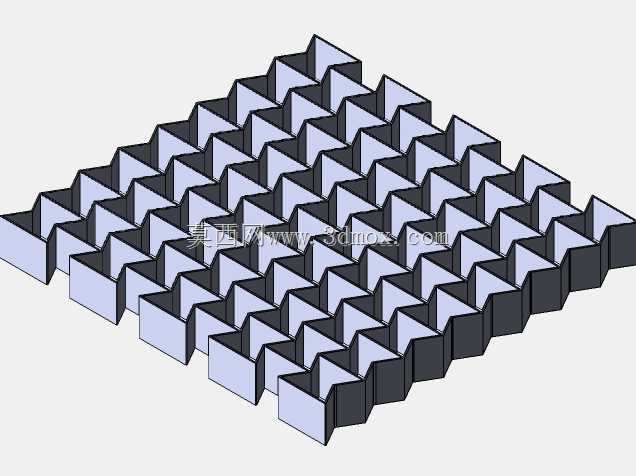

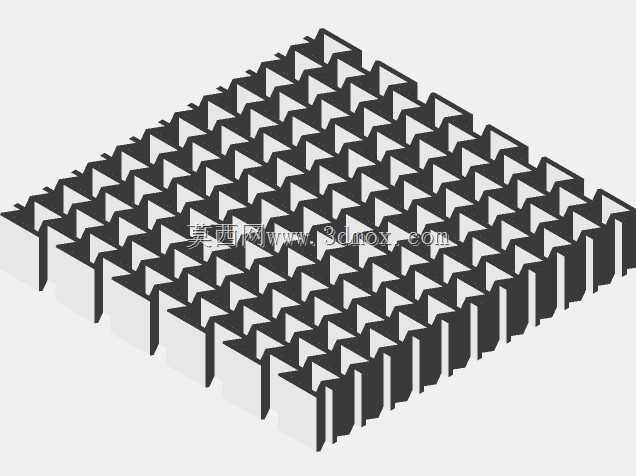

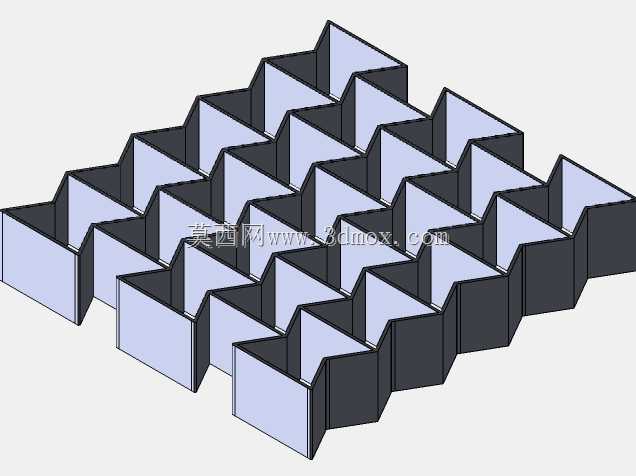

　　这种结构最核心的设计逻辑，就是把传统正六边形蜂窝的外凸侧壁改成内凹折角，单胞的两个斜壁向胞元中心方向倾斜，当结构受到纵向拉伸载荷时，内凹的折角会逐渐展开，带动横向尺寸同步扩张；受到纵向压缩载荷时，折角会进一步向内收拢，带动横向尺寸同步收缩，也就是常说的负泊松比效应，这种力学特性和常规材料完全相反，在抗冲击、隔振、柔性贴合场景里的优势是传统蜂窝结构比不了的。

　　从实际工程落地的角度看，这种重入式拉胀结构的单胞参数完全可以根据使用场景调整，斜壁的厚度、内凹角度、单胞的横向纵向跨度，直接决定了整体结构的等效泊松比、抗压强度和吸能效率。比如做航空航天领域的抗坠毁填充层时，会把内凹角度控制在60到70度之间，壁厚取单胞跨度的1/20左右，这样结构在受到高速冲击时，折角会逐层发生塑性屈曲，把冲击动能逐层耗散掉，而且因为受载时结构是向内收拢的，不会像传统蜂窝那样向两侧崩裂，能始终保持和被防护构件的贴合度，不会出现防护层局部脱开失去防护作用的问题。

　　在民用领域，这种结构的应用场景其实比想象中更广，比如运动护具的缓冲层，用这种结构做的护膝、护肘，在受到撞击时会向内收缩贴紧肢体，不会像传统EVA缓冲垫那样受撞击时向两侧滑开，能把冲击力均匀分散到更大的接触面积上，而且结构本身是镂空的，透气性比实心缓冲材料好很多。还有精密设备的隔振脚垫，把这种结构的单胞尺寸做小，用硅胶或者TPU材料3D打印出来，隔振效率比同硬度的橡胶脚垫高40%以上，尤其是对高频振动的衰减效果特别明显，用在光学检测设备、精密半导体设备的支撑脚垫上，能有效过滤地面传来的微振动，保证设备的检测精度。

　　做这个结构的三维建模时，最需要注意的是壁面连接位置的圆角处理，很多新手建模时直接把斜壁和横壁做直角连接，实际做力学仿真或者样件测试时，直角位置会出现严重的应力集中，往往还没达到设计载荷就先从连接位置断裂了，正确的做法是在所有折角位置做0.2到0.5倍壁厚的圆角过渡，既能分散应力，也能给3D打印或者冲压成型留出工艺余量，避免成型时出现应力开裂。另外结构的整体安装边界也需要提前预留，因为这种结构受载时的横向变形是向内收缩的，安装边的位置不需要像传统蜂窝那样预留侧向膨胀间隙，只需要保证安装面和结构端面完全贴合，用粘接或者螺栓压紧的方式固定就行，能节省不少安装空间。

　　之前做过一个新能源汽车电池包的底部防护方案，就是用的这种重入式拉胀结构填充在电池包底板和电芯之间，当电池包底部受到硬物撞击时，拉胀结构会快速收拢吸能，把撞击点的集中力分散到整个电池包平面，避免局部冲击力过大击穿底板损伤电芯，而且因为结构受载时不向外膨胀，不会挤压两侧的电芯模组，比原来用的泡沫铝填充层减重30%左右，吸能效率还提升了25%，已经在两款量产车型上落地应用了。还有在可展开结构领域，这种结构因为拉伸时横向同步扩张，收拢时体积很小，也被用在航天可展开天线的支撑骨架、医用可扩张支架上，能在很小的收纳体积下实现大尺寸的展开支撑，比传统的铰接式展开结构零件数量少90%，可靠性高很多。

　　建模的时候还要注意单胞阵列的对称性，尤其是边缘位置的单胞，要做半胞封闭处理，不然边缘位置的单胞会因为没有约束，受载时出现不规则变形，影响整体结构的力学性能。如果是做冲压成型的金属材质结构，还要注意斜壁的拔模角度，因为内凹折角的存在，冲压时的脱模方向要和折角的对称面保持一致，避免出现倒扣无法脱模的问题，要是用3D打印工艺制作的话就不用考虑拔模问题，只需要控制好最小壁厚，保证打印时结构不会出现塌边就行。
