6mm单元0.6mm壁厚蜂窝重入弯曲试样结构

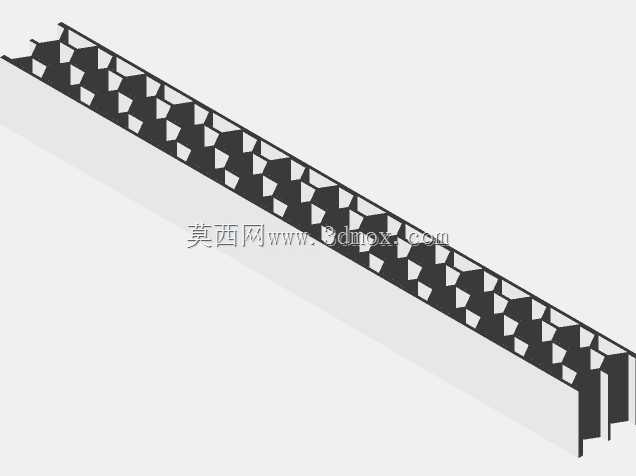

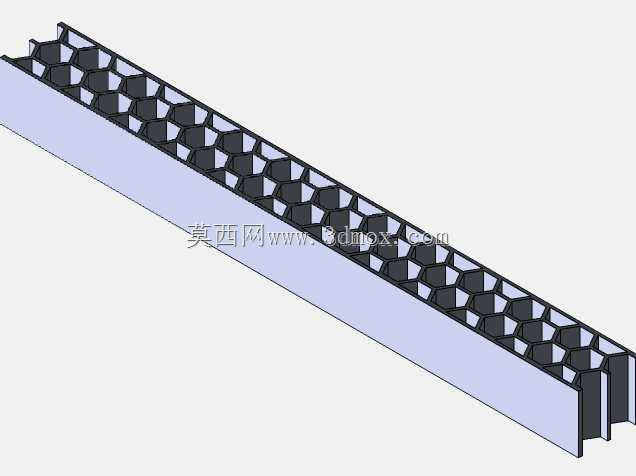

　　在结构力学性能测试与轻量化材料验证领域，蜂窝类多孔结构的力学响应测试一直是材料选型、结构优化环节的核心测试项，这类试样的设计精度直接决定了测试数据的可靠性，也直接影响后续工程化应用的结构安全冗余设计。这款蜂窝重入弯曲试样，采用正六边形蜂窝单元作为基础构型，单胞单元边长控制为6mm，蜂窝壁的壁厚统一设定为0.6mm，整体为长条形梁式试样构型，专门适配三点弯曲、四点弯曲的标准力学测试工装装夹需求。从实际测试场景的需求出发，这类试样的设计首先要规避常规蜂窝试样制备过程中容易出现的壁厚不均、胞元变形问题，建模阶段对所有蜂窝壁的交接位置做了等壁厚过渡处理，避免应力集中在胞元交接棱边处提前出现非预期断裂，

　　保证测试过程中结构的失效模式与实际工程应用中的蜂窝夹层结构失效模式一致。在通讯设备的轻量化结构设计中，这类蜂窝构型常被用作机载、车载通讯设备的内部支撑夹层，需要兼顾结构刚度与减重需求，同时要承受设备运输、使用过程中的振动、弯曲载荷，通过标准弯曲试样获取的载荷-位移曲线、失效临界载荷数据，可以直接为通讯设备内部支撑结构的壁厚选型、单元尺寸优化提供实测数据支撑，避免整机结构设计中出现刚度不足导致的电路板变形、接插件接触不良等问题。试样的整体长度方向采用连续排布的蜂窝胞元设计，两侧设置等厚度的实体蒙皮边，蒙皮厚度与蜂窝壁的壁厚保持协调，既可以保证测试工装加载时载荷能够均匀传递到内部蜂窝胞元结构，

　　也能避免加载点直接压溃蜂窝壁导致测试数据失真。设计过程中特意采用了重入式的蜂窝排布逻辑，也就是相邻胞元的壁板互相嵌入衔接，相比常规胶接拼接的蜂窝试样，这种一体化建模的重入结构能够消除胶接层带来的性能测试误差，更准确反映蜂窝基体材料本身的弯曲力学性能，同时也能模拟实际工程中一体化成型蜂窝结构的真实受力状态。从安装边界来看，试样的宽度方向尺寸适配标准力学试验机的弯曲支座跨距要求，两端的支撑位置预留了足够的实体边长度，避免测试过程中试样从支座处滑脱，加载点位置对应试样长度方向的中心区域，该区域的胞元排布保持完整无缺孔，保证弯曲正应力能够均匀分布在测试截面上。在航空航天、轨道交通领域的通讯设备轻量化设计中，

　　这类薄壁蜂窝结构的弯曲性能是核心设计输入参数，不同单元尺寸、不同壁厚的蜂窝结构，其比刚度、弯曲强度、能量吸收特性差异极大，通过标准化的试样建模与测试，可以快速建立蜂窝结构的参数化性能数据库，在后续产品设计中直接根据载荷需求调用对应参数的蜂窝构型，大幅缩短结构选型的迭代周期。建模阶段对所有蜂窝壁的棱边做了微小的圆角过渡处理，避免3D打印制备试样时出现棱边翘曲、壁厚不足的打印缺陷，同时也能消除尖锐棱边带来的应力集中效应，让测试获得的弯曲强度数据更贴近材料本身的真实性能，而非结构缺陷导致的低强度失效。这类试样除了用于静态弯曲性能测试外，也可以拓展用于动态冲击下的弯曲响应测试，模拟通讯设备在跌落、碰撞场景下内部蜂窝支撑结构的变形吸能特性，为设备的抗冲击结构设计提供数据参考。相比实体结构试样，蜂窝结构的弯曲失效过程会经历胞元压溃、壁板屈曲、裂纹扩展多个阶段，建模时保证每个胞元的几何精度一致，才能让测试过程中的失效过程具备可重复性，避免因单个胞元的几何缺陷导致测试数据离散度过大，无法指导实际工程设计。
