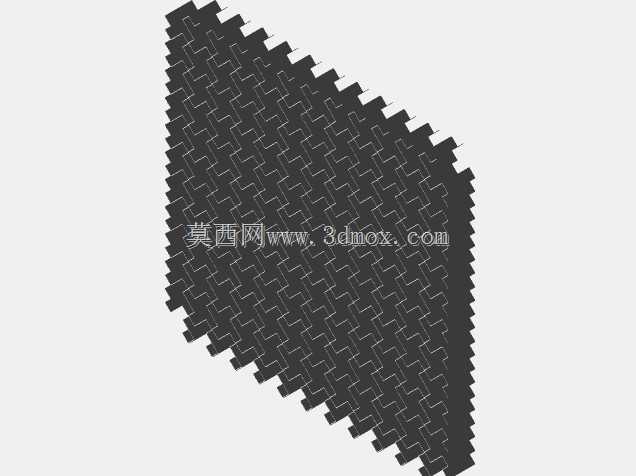

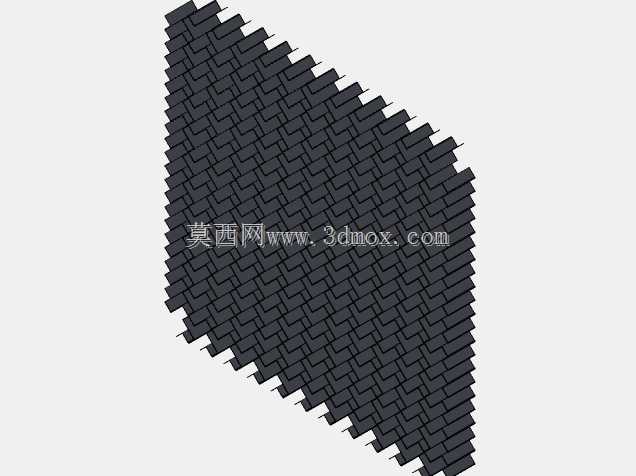

缺失肋骨形态交错编织镂空结构

　　这类交错肋状镂空结构，最早的工程化应用思路来源于仿生学对生物骨骼承力构型的拆解，在实际工程场景中，常被用于需要兼顾轻量化与结构刚度的承载面设计，比如特种装备的缓冲承力层、轻量化防护装甲的内部支撑骨架、精密设备的隔振安装基座，甚至部分消费电子的散热承力背板也会采用类似的构型逻辑。从结构功能特性来看，这种缺失肋骨式的交错排布，并非简单的几何纹理堆砌，每一段肋条的错位排布都经过力学路径的优化：常规的正交网格结构在承受斜向载荷时，容易在网格节点处产生应力集中，而这种交错断开的肋状构型，能够让外加载荷沿着肋条的延伸方向逐步分散，不会在单一节点处形成应力峰值，同时断开的间隙能够给结构提供可控的形变余量，在承受冲击载荷时，每一段肋条都能产生微小的弹性形变来吸收冲击能量，不会像连续整板结构那样一旦受力超过阈值就直接发生脆性断裂。

　　在设计这类结构的三维模型时，首先要明确实际使用场景的安装边界尺寸，先根据安装位的外轮廓确定整体结构的包覆范围，比如如果用于设备隔振基座，就要先匹配安装面的长宽尺寸，预留出紧固件的安装避让空间，结构的整体厚度要根据承载要求调整，通常肋条的截面尺寸、相邻肋条的错位间距、断开间隙的宽度，都和整体结构的等效弹性模量直接相关：肋条截面越粗、错位间距越小，结构的整体刚度越高，适合承载要求高的场景；肋条截面越细、断开间隙越大，结构的柔性越好，缓冲吸能的表现就更突出。建模过程中要注意肋条端部的过渡处理，不能直接做直角切断，要给每一段肋条的端部做微小的圆角过渡，避免实际加工或者受力时，端部的锐角位置产生应力集中导致结构提前失效。

　　从实际加工适配性来看，这种结构如果采用3D打印工艺制作，要注意肋条的排布方向尽量和打印成型方向匹配，减少悬空结构的支撑用量，相邻肋条之间的间隙不能小于所选工艺的最小成型精度，比如采用FDM工艺时，间隙不能小于0.4mm，避免打印过程中肋条之间出现粘黏，失去原本的形变能力；如果采用冲压或者蚀刻工艺制作金属材质的该类结构，就要调整肋条的厚度和间隙比例，保证冲压过程中材料不会在肋条位置出现拉裂，蚀刻时的侧蚀量要提前在建模时做补偿，保证最终成型的肋条尺寸符合设计要求。

　　在实际设备装配中，这类结构通常作为中间功能层使用，上下两侧会搭配平整的安装面板，安装时要注意不能过度压紧结构层，要预留出结构受力形变的空间，如果压紧量过大，会让肋条之间提前接触锁死，失去原本的缓冲吸能能力。另外这类结构的镂空间隙还能兼顾流体通过的需求，在部分需要通风散热的场景中，空气可以顺着肋条之间的间隙流通，相比实心承力板，在同等刚度下通风率可以提升60%以上，同时肋条的交错排布还能对通过的气流产生扰流作用，提升换热效率，这也是很多散热承力构件选用这类构型的核心原因。设计时还要根据实际的受力方向调整肋条的倾斜角度，如果主要承受垂直方向的载荷，肋条的倾斜角度可以设置在30到45度之间，如果主要承受剪切方向的载荷，就要适当加大肋条的倾斜角度，让肋条的承力方向和主载荷方向尽量匹配，最大化结构的承载效率。
