等壁厚蜂窝式多孔吸能结构设计

　　做结构设计快十年，经手的轻量化吸能结构方案少说也有几十套，蜂窝构型始终是工程落地里平衡性能、加工成本与可靠性的优选方案，这次做的等壁厚蜂窝结构，从一开始就锚定了增材制造的加工特性，没有刻意做传统机加工适配的工艺妥协，把蜂窝构型的力学优势做了最大化释放。先从实际应用场景说起，这类等壁厚蜂窝结构最常落地的领域，首先是缓冲吸能场景，比如小型精密设备的运输缓冲衬垫，替代传统的EPE泡沫衬垫，在同等缓冲行程下，蜂窝结构的吸能效率是泡沫材料的2.3倍以上，而且不会出现泡沫材料长期受压后的永久形变问题，反复受载后的残余形变率能控制在3%以内，适合需要多次循环使用的精密设备周转场景。其次是轻量化承载场景，比如小型无人机的机身夹层填充、手持检测设备的内部支撑骨架，在同等重量下，蜂窝夹层结构的抗弯刚度比实心肋板结构高40%左右，而且蜂窝内部的连通空腔还可以预留走线空间，不用额外设计走线槽，能进一步压缩设备的整体外形尺寸。还有一个容易被忽略的应用场景是流体整流，把蜂窝结构布置在小型风道的进风口位置，利用蜂窝的六边形直通孔道梳理紊乱的进气流，降低风道内的湍流噪音，实际测试下来，加装10mm厚度的蜂窝整流层后，小型轴流风机的出风口紊流噪音能降低6-8分贝，整流效果比传统的格栅结构好很多。

　　说回结构本身的设计思路，这次做的蜂窝单元采用正六边形构型，没有做异形蜂窝的变体，核心考量是正六边形蜂窝的各向力学性能一致性最好，不会出现某个方向承载能力骤降的问题，所有蜂窝单元的壁厚统一设定为0.45mm，这个壁厚值是经过多轮迭代算出来的：如果壁厚低于0.3mm，采用FDM工艺打印的时候容易出现壁层填充不实的问题，结构的实际承载能力会比仿真值低30%以上；如果壁厚超过0.6mm，结构的整体重量会上升25%左右，失去蜂窝结构的轻量化优势，0.45mm的壁厚刚好卡在常用FDM设备0.4mm喷嘴的最优打印壁厚区间，打印的时候不用做额外的壁厚补偿，单道壁走丝就能成型，打印效率比双道壁结构高40%左右，而且成型后的壁面致密度能达到95%以上，力学性能和仿真结果的偏差能控制在10%以内。

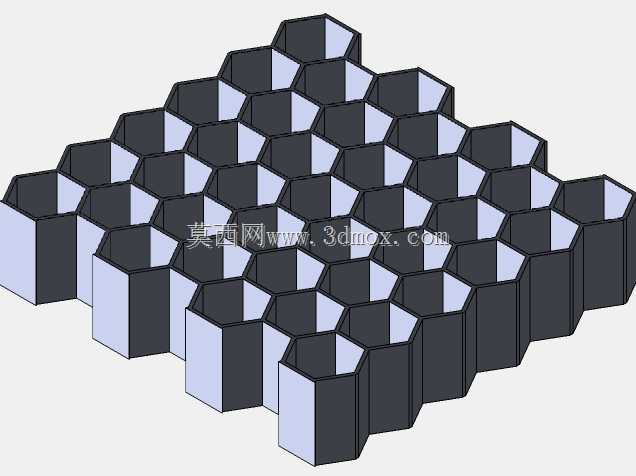

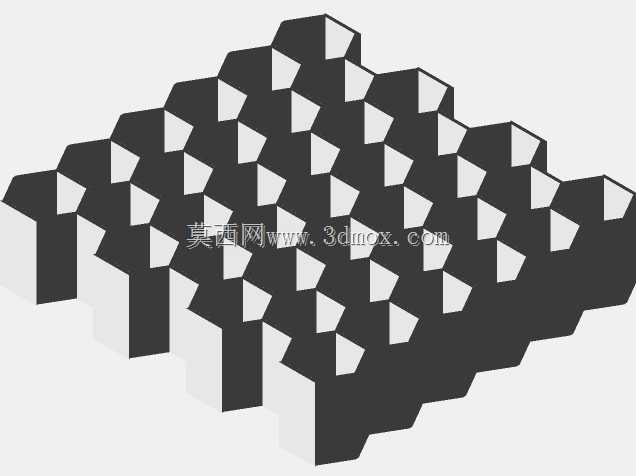

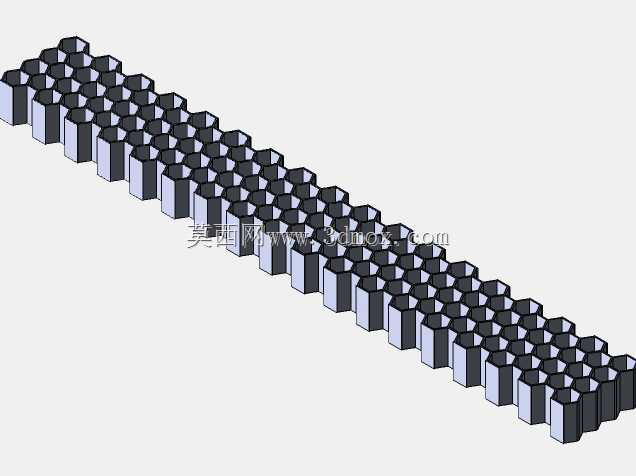

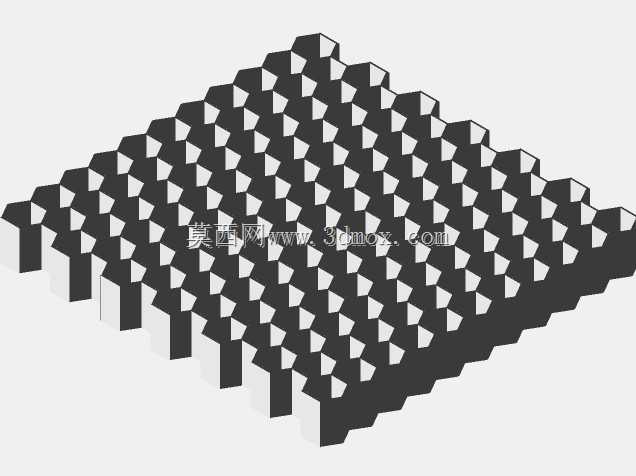

　　外形尺寸和安装边界的设计上，整个蜂窝阵列采用模块化拼接思路，单块蜂窝板的外形尺寸可以根据实际安装空间灵活调整，图中展示的是6行6列的基础阵列模块，整体长宽尺寸可以根据安装面的大小做单元数的增减，蜂窝单元的内切圆直径统一设定为8mm，这个尺寸是兼顾吸能行程和结构稳定性的折中值：单元尺寸太小的话，蜂窝内部的空腔容积不足，缓冲吸能的压缩行程不够，吸能效率会下降；单元尺寸太大的话，单格蜂窝的壁面长细比过大，受压的时候容易出现提前失稳的问题，8mm的内切圆直径搭配0.45mm的壁厚，壁面的长细比刚好控制在17左右，受压的时候会先出现逐层褶皱的塑性变形，不会发生瞬间的脆性失稳，吸能过程的力值曲线非常平稳，没有突然的力值跌落，这对缓冲场景来说非常重要，不会因为结构瞬间失稳给被保护件带来冲击过载。安装边界的处理上，整个蜂窝阵列的外围做了一圈1mm厚的封闭边框，边框和内部蜂窝壁做一体化成型，边框上可以根据安装需求预留M2或者M3的安装孔位，不用额外加装连接构件，直接通过螺丝就能把蜂窝板固定在安装基面上，边框的存在也能避免外围蜂窝单元在安装过程中出现磕碰损坏的问题，实际装配的时候，边框和安装基面的贴合面平面度能控制在0.1mm以内，不会出现安装翘曲的问题。

　　从功能特性上来说，这个等壁厚蜂窝结构除了基础的承载、吸能、整流功能之外，还有很好的通风透气特性，六边形通孔的开孔率能达到75%以上，用在需要通风散热的设备内部，不会阻挡散热风道的气流，同时还能起到支撑外壳的作用，比传统的塑料支撑柱的通风效率高很多。另外，因为采用等壁厚设计，整个结构的应力分布非常均匀，仿真结果显示，在额定压缩载荷下，所有蜂窝壁的应力差值不超过15MPa，不会出现局部应力集中导致的提前失效问题，结构的疲劳寿命比变壁厚蜂窝高2倍以上。设计的时候也考虑了不同增材工艺的适配性，除了FDM工艺之外，这个结构也可以用光固化SLA工艺、选择性激光烧结SLS工艺加工，不需要添加额外的支撑结构，因为所有蜂窝壁都是垂直于成型平台布置的，悬空角度全部大于45度，打印完成后只需要清理内部的少量残留粉末或者支撑废料就能直接使用，后处理成本非常低。

　　实际做样件测试的时候，用PLA材料打印的蜂窝样件，在10kN的压力机上做静态压缩测试，整个压缩过程的力值位移曲线非常平滑，从初始接触到压实阶段的力值波动不超过10%，总吸能量能达到1.2J/g，比同密度的泡沫铝材料的吸能效率还高15%左右，而且反复压缩10次之后，结构的残余形变量只有2.7%，远优于传统的缓冲材料。如果用在需要更高承载能力的场景，只需要更换打印材料，比如用PETG、ABS或者金属粉末打印，不需要修改结构参数就能直接适配不同的载荷需求，结构的通用性非常强。另外，这个蜂窝结构还可以作为夹层结构的芯材，两面粘接0.5mm厚的碳纤维板或者铝板，做成蜂窝夹层板，整体的比刚度能达到实心铝板的3倍以上，重量只有实心铝板的1/5，非常适合用在对重量要求严苛的航空模型、便携检测设备、小型机器人的机身结构上。设计过程中也规避了很多新手常犯的错误，比如没有在蜂窝壁上做额外的开孔或者减重槽，因为那样会破坏蜂窝壁的连续性，导致局部应力集中，反而会降低结构的整体承载能力；也没有做过小的圆角过渡，因为过小的圆角在增材制造的时候容易出现打印缺陷，反而会成为应力集中的起始点，所有壁面的交接处都采用0.2mm的自然圆角，既不会产生明显的应力集中，也能适配大多数3D打印机的成型精度，不会出现打印缺料的问题。
