带环形加强筋的卧式便携塑料水瓶结构设计

　　这款卧式塑料水瓶的三维结构设计，核心面向户外便携饮水、快消品分装、应急储备包配套等多个实际应用场景，在做结构方案的时候，首先要平衡容器的抗形变能力、握持手感与材料利用率三个核心指标，不能单纯为了省料牺牲结构强度，也不能为了强度过度堆料拉高单件生产成本。

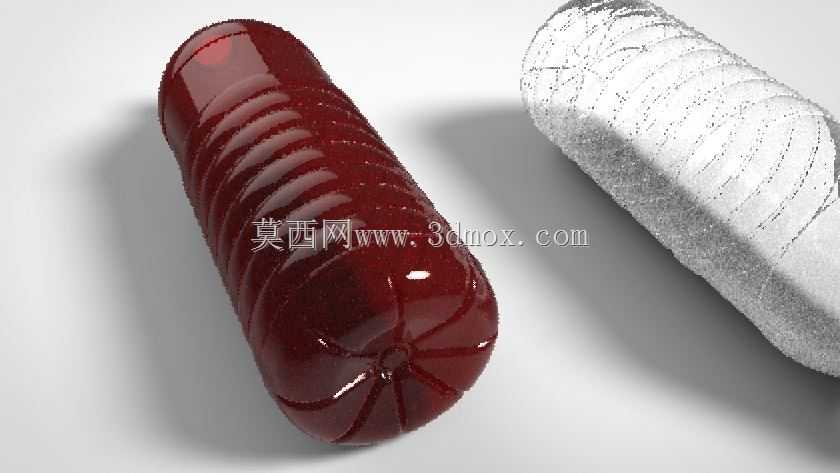

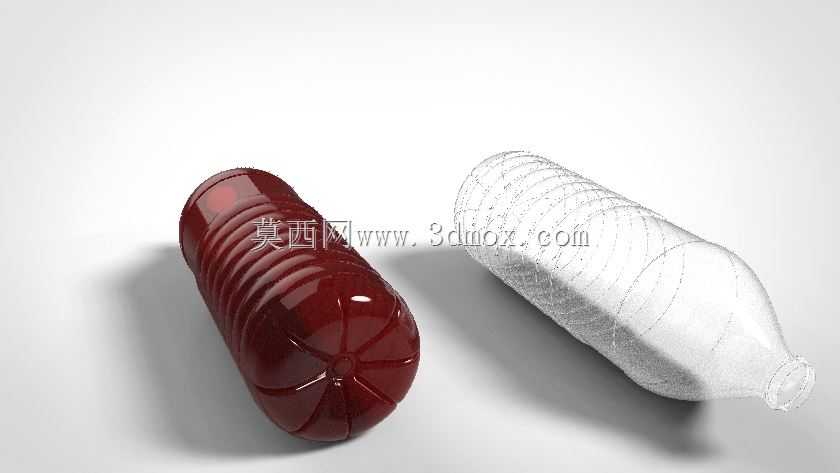

　　从实际使用的功能特性来看，瓶身整体采用长圆柱卧式布局，区别于常见的立式竖瓶，这种形态更适合塞进背包侧袋、战术腰包的横向隔层，不会因为竖向高度过高在运动过程中晃荡磕碰，在骑行、徒步这类动态场景下，卧式布局的重心更低，贴附在包体侧面的时候不会产生明显的坠重感。瓶身表面均匀分布的环形凸起加强筋，不是单纯的装饰纹理，每一道筋的凸起高度控制在1.2mm，筋与筋之间的间距按照瓶身直径的1/6排布，这种参数是经过反复受力验证的：当瓶身受到侧面径向挤压的时候，环形筋可以把局部集中的应力快速分散到整个瓶身圆周，避免空瓶堆放的时候被上层重量压瘪，也能防止装满液体之后，瓶身因为内部静压力出现局部鼓胀变形，尤其是在灌装低温饮品、瓶内外存在一定压差的时候，加强筋结构可以大幅降低瓶身吸瘪的概率。

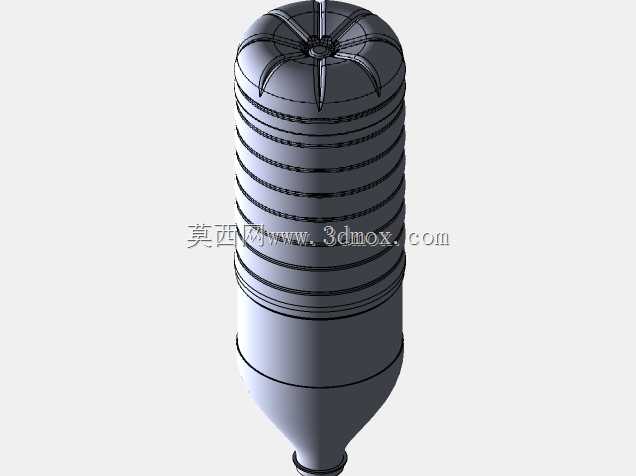

　　瓶底的放射状筋位设计是整个结构的另一个关键点，做吹塑瓶设计的时候，底部是应力最集中的区域，尤其是卧式放置的时候，瓶底会直接接触放置面，承受整瓶液体的重量，放射状的筋条从底部中心向外延伸到瓶身侧壁过渡区，既可以提升底部的抗冲击能力，防止瓶子从1米左右高度跌落的时候底部开裂，也能让瓶身放置的时候形成稳定的多点支撑，不会因为接触面不平整出现滚动滑落。瓶口部分采用标准的螺纹接口，适配市面上通用的旋盖、运动吸嘴盖，不需要单独开配套的瓶盖模具，能大幅降低后续的供应链配套成本，瓶口的过渡圆角做了R2.5的圆滑处理，避免吹塑成型的时候出现应力集中导致的瓶口开裂，也能提升饮用时的唇部接触手感，不会有尖锐的棱角剐蹭。

　　从外形尺寸与安装边界来看，瓶身总长度控制在180mm，最大直径62mm，这个尺寸刚好适配常规背包侧袋的横向容纳空间，也符合成年人单手握持的手掌开合范围，握持的时候手指刚好可以卡在两道环形加强筋之间的凹槽里，不会因为瓶身表面沾有水渍出现打滑。瓶身的壁厚做了梯度设计，瓶口螺纹区域壁厚2mm，保证螺纹连接的结构强度，不会因为拧盖力度过大出现螺纹滑牙；瓶身主体区域壁厚0.8mm，在保证结构强度的前提下尽可能降低材料用量；底部受力区域壁厚1.5mm，匹配跌落冲击的强度要求。整个结构的脱模角度控制在1.5度，环形加强筋的侧面都做了对应的脱模斜度，不会出现吹塑脱模的时候卡模、拉伤的问题，适合高速吹塑生产线的批量生产，生产效率可以达到每小时1200件以上，满足快消品大规模量产的工艺要求。

　　在实际场景适配中，这款瓶型既可以用来灌装常温饮用水、运动饮料，也可以耐受60摄氏度以下的液体灌装，材料选用食品级PET的时候，完全符合食品接触材料的安全要求，瓶身的环形筋位还可以预留作为标签粘贴的定位基准，套标的时候标签可以刚好卡在两道筋之间，不会因为运输过程中的摩擦出现标签移位、脱落的问题。做结构建模的时候，所有的圆角过渡都做了连续曲率处理，没有尖锐的棱角，既避免了应力集中的问题，也让吹塑过程中的料流分布更均匀，不会出现局部壁厚过薄导致的穿模、漏液问题。
