止动叉式往复运动转换机构结构展示

　　在各类需要将连续旋转运动转换为直线往复运动的工业场景中，这类止动叉结构是应用十分广泛的经典传动方案，不同于常规曲柄滑块结构的铰接传动形式，它通过曲柄端的滑块与叉形槽的滑动配合实现运动传递，传动过程中侧向受力更均匀，往复行程的控制精度更稳定，在小型冲压设备、纺织机械的导纱机构、自动化生产线的短程往复送料单元中都能见到这类结构的实际应用。从实际使用场景来看，这类结构尤其适合行程固定、往复频率中等的工况，相比偏心轮直推结构，它的运动规律更接近简谐运动，传动过程中的冲击载荷更小，不需要额外加装导向套就能保证直线运动的直线度，在安装空间受限的小型设备中优势十分明显。整个机构的核心部件包含带偏心销的旋转圆盘、开有通槽的叉形从动件、

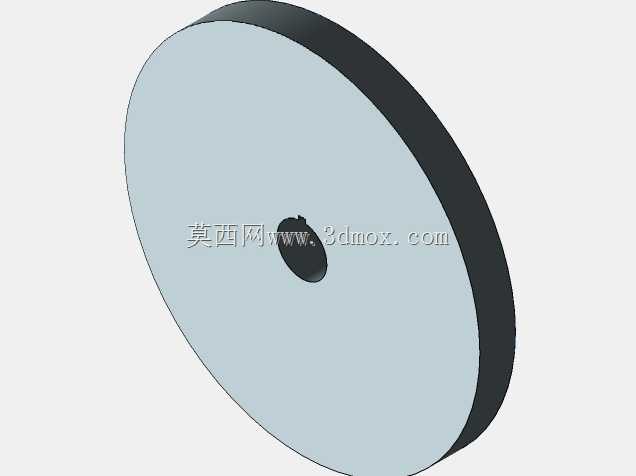

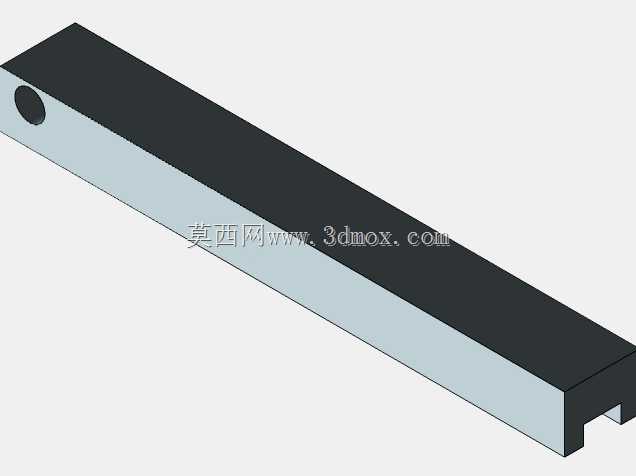

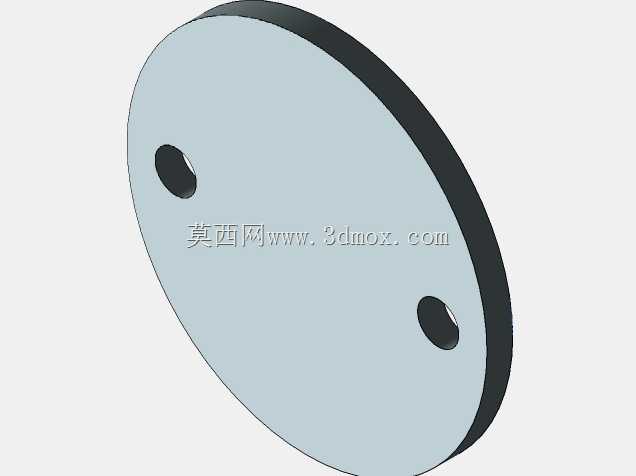

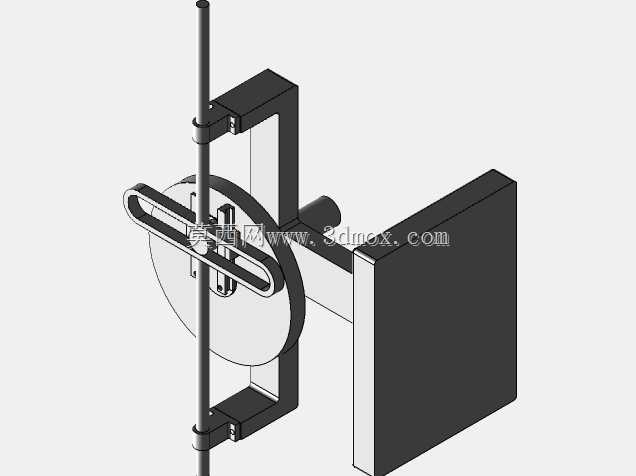

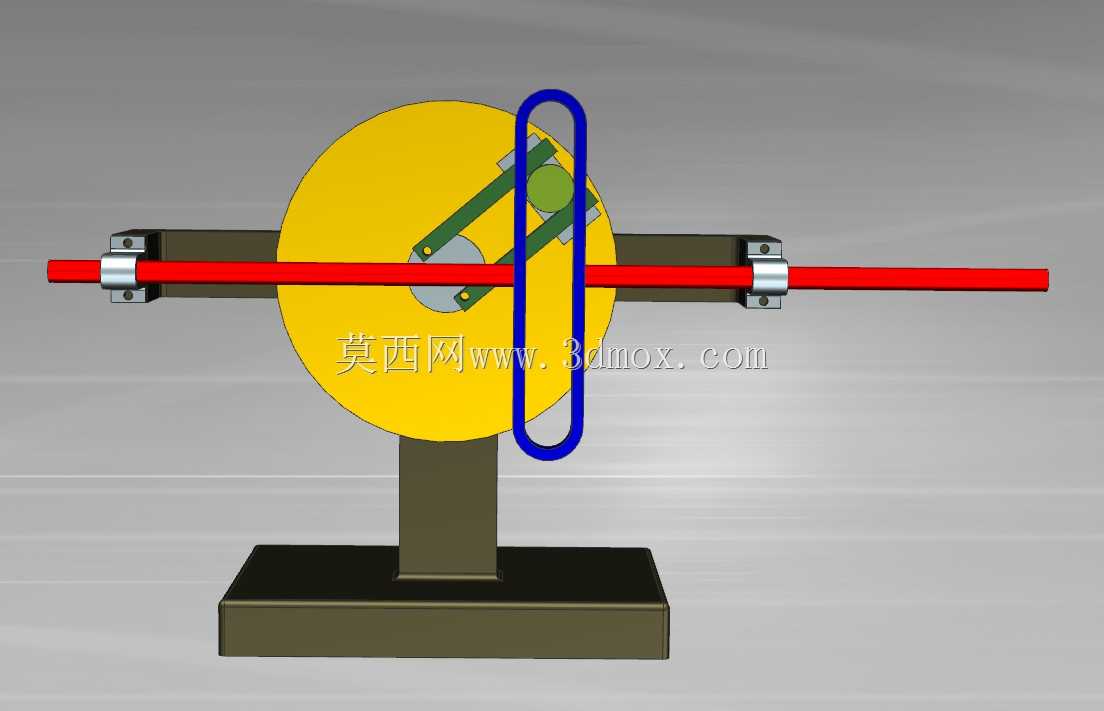

　　横向布置的滑动导杆以及底部支撑基座，旋转圆盘作为主动件，其偏心销上装配的圆柱形滑块嵌入叉形件的竖直通槽内，当圆盘绕中心轴连续旋转时，滑块会在叉形槽内上下滑动，同时推动叉形件带动横向导杆沿水平方向做往复直线运动，整个传动过程没有冗余的铰接点，传动间隙更容易控制，长期运行后的磨损补偿也更简单，只需要更换偏心销上的滑块就能恢复传动精度，维护成本远低于多铰接的连杆机构。在设计这类结构时，首先需要根据设备所需的往复行程确定偏心销的旋转半径，行程长度为偏心半径的两倍，这个参数直接决定了导杆的往复移动距离，设计时需要预留10%左右的行程余量，避免工况波动时出现机构顶死的问题。叉形槽的宽度需要与偏心滑块的直径做间隙配合，单边间隙控制在0.02-0.

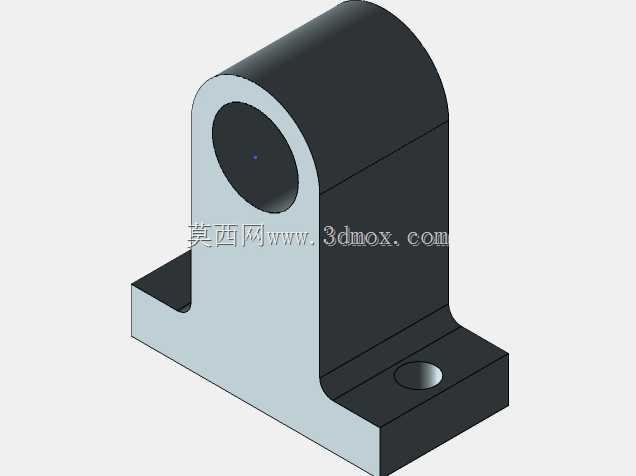

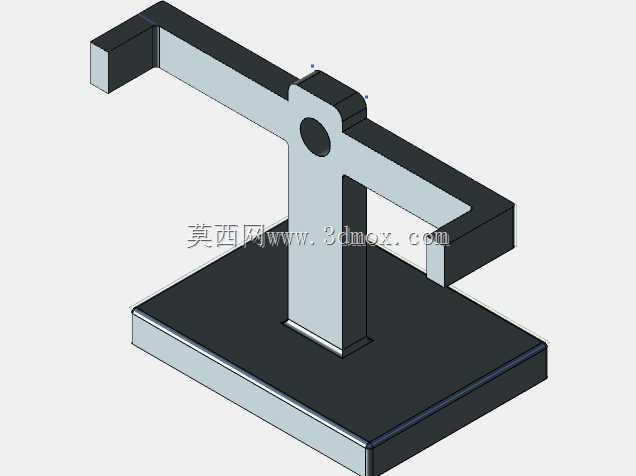

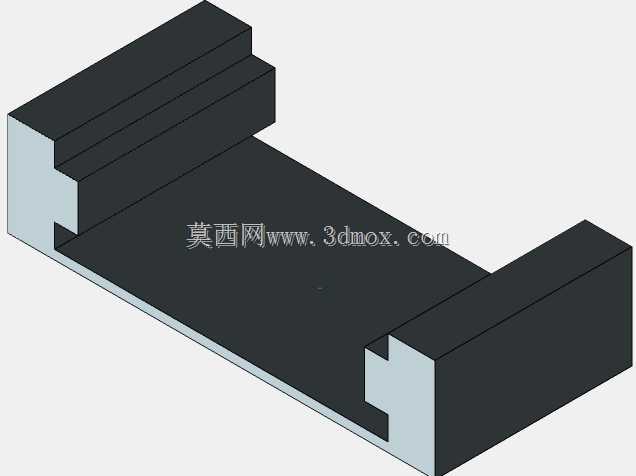

　　05mm之间，间隙过大会导致传动过程中出现冲击噪音，间隙过小则会增大滑动摩擦阻力，甚至在热胀状态下出现卡滞。横向导杆的直径需要根据传递的负载大小计算抗弯强度，导杆两端的支撑座间距要大于两倍行程长度加上圆盘的厚度尺寸，保证导杆运动到极限位置时不会从支撑座中脱出，支撑座内可以加装自润滑铜套或者直线轴承，降低导杆往复运动时的摩擦阻力。底部支撑基座的设计需要考虑整体机构的安装稳定性，基座的底面要保证足够的平面度，安装孔的位置要与设备安装面的预留孔位匹配，基座的高度需要保证旋转圆盘转动时不会与安装面发生干涉，圆盘与基座立柱之间要预留足够的装配间隙，方便后期维护时拆卸圆盘组件。从安装边界来看，

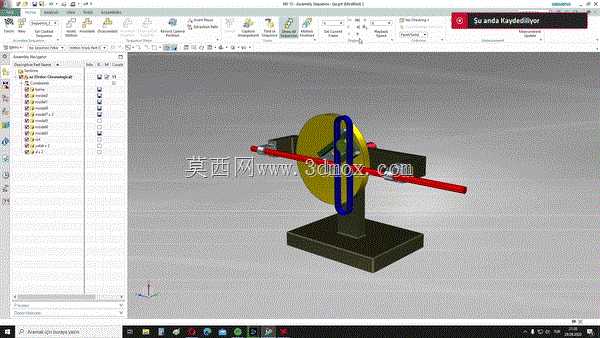

　　整个机构的横向总宽度为导杆总长度加上两端支撑座的安装余量，竖向高度为基座底面到导杆中心轴线的高度加上圆盘的半径尺寸，安装时需要保证导杆的轴线与设备从动部件的运动方向完全平行，同轴度误差控制在0.1mm以内，否则会导致导杆承受额外的侧向弯矩，加速支撑轴承和滑块的磨损。这类结构在实际应用中还可以根据需求调整偏心销的位置，实现不同行程的往复输出，也可以在导杆端部加装不同的执行末端，完成推送、冲压、裁切等不同的作业动作，相比齿轮齿条式的往复转换结构，它的结构更简单，加工难度更低，不需要高精度的齿形加工，普通的铣削加工就能满足大部分零件的精度要求，制造成本优势十分明显。在建模过程中需要重点关注各个运动部件之间的干涉检查，尤其是偏心滑块转动到上下极限位置时，要保证滑块与叉形槽的两端不会发生碰撞，导杆运动到左右极限位置时，导杆上的限位结构要能准确触发限位信号，避免机构超行程运行。同时还要考虑零件的加工工艺性，叉形槽的加工要保证槽的两个侧面平行度符合要求，旋转圆盘的偏心销孔要与中心轴孔保持准确的中心距，中心距的误差会直接影响往复行程的精度，加工时需要采用镗孔工艺保证孔位精度。
