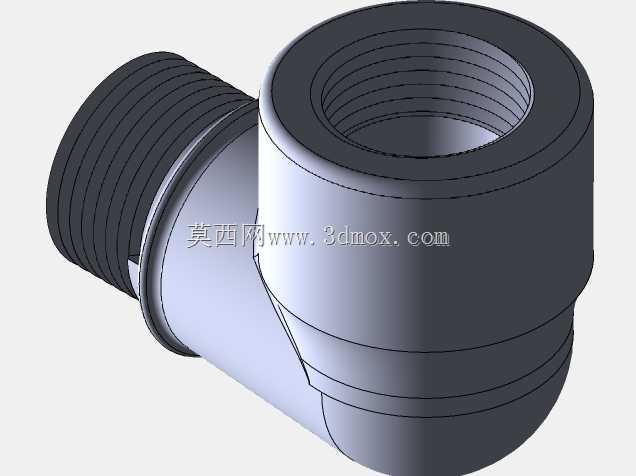

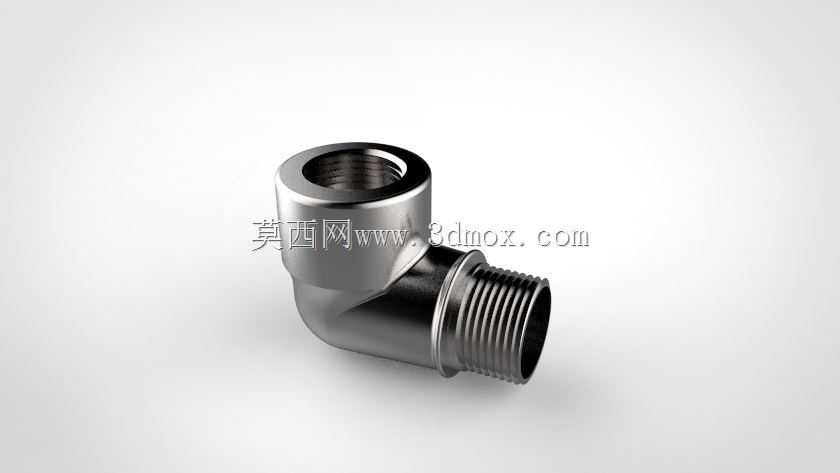

ASME标准内接外螺纹90度弯通接头

　　这款90度内外螺纹弯通接头，是民用给排水、小型工业流体输送、气动控制回路里非常常见的管路转向连接件，日常做设备管路排布、家装水路改造、小型气动工装搭建的时候经常会用到这类零件。从实际使用场景来说，这类弯头主要解决管路直角转向的连接需求，当两段管路需要呈90度排布，同时两端分别需要对接内螺纹端口和外螺纹端口时，不需要额外搭配转接头，直接用这款弯头就能完成连接，减少管路节点数量，降低泄漏风险。

　　从结构设计来看，这款弯头采用等通径设计，内部流道做了平滑圆弧过渡，没有直角台阶，流体经过的时候不会产生明显的紊流和压损，不管是走常温清水、压缩空气还是低压无腐蚀性的流体，都能保证流通顺畅。弯头一端为内螺纹结构，螺纹牙型严格遵循ASME B16.11标准的牙距、牙高和公差要求，和对应规格的外螺纹管件配合时，只要缠绕合适厚度的生料带或者配合螺纹密封胶，就能实现可靠的静密封，在1.6MPa以内的工作压力下不会出现渗漏。另一端为外螺纹结构，螺纹端部做了倒角导向，安装的时候可以很顺畅地对准内螺纹端口，不会出现螺纹错牙咬死的情况，外螺纹的收尾段做了退刀槽设计，保证螺纹可以完全拧入对接端口，不会出现螺纹拧不到位导致的连接间隙。

　　外形尺寸方面，这款弯头的两接口轴线呈标准90度垂直，转角处的外壁做了加厚处理，因为管路转向的位置是应力集中区，当管路存在轻微振动或者受外力拉扯时，转角位置最容易出现开裂，加厚的外壁可以提升整体结构强度，保证在允许的工作压力和外力负载下不会出现结构损坏。弯头的六角拧动面尺寸符合标准管件的扳手尺寸要求，安装的时候可以用普通活动扳手或者对应规格的呆扳手卡住拧动面施加扭矩，不会因为受力面过小导致扳手打滑，损伤管件表面。安装边界上，这款弯头的两接口端面到转角中心的距离符合标准管件的安装尺寸，在排布管路的时候不需要额外预留多余的安装空间，和同规格的三通、直接、阀门等标准配件可以实现无缝对接，不会出现安装干涉的情况。

　　从实际选型的角度来说，选用这类螺纹弯头的时候，首先要确认两端的螺纹规格和对接管路的螺纹规格完全匹配，其次要确认工作介质的压力、温度和材质的耐受范围匹配，这款金属材质的弯头可以耐受最高120摄氏度的工作温度，完全满足日常水暖、普通气动回路的使用需求。建模的时候，这类标准管件的建模重点在于螺纹参数的准确性和流道的平滑过渡，螺纹部分如果是做装配示意可以采用装饰螺纹线，如果是做加工仿真或者3D打印样件，则需要绘制精确的螺旋扫描牙型，保证和实际零件的参数一致；流道部分的过渡圆角要和外壁的转角做等距偏移，保证壁厚均匀，避免出现局部壁厚过薄导致的强度不足问题。另外在做管路装配的时候，要注意弯头的拧入深度预留，不要因为建模时螺纹拧入深度过深导致装配干涉，也不要因为拧入深度过浅导致连接强度不足，一般来说螺纹的有效拧入深度要达到螺纹公称直径的1倍以上，才能保证足够的连接强度和密封性能。这类弯头在实际使用中，还要注意避免承受过大的径向弯矩，当管路重量较大的时候，要在靠近弯头的位置加装管卡固定，减少弯头承受的管路重量，避免长期受力导致螺纹变形或者弯头开裂。
