家用手持吹风机外壳注塑结构设计

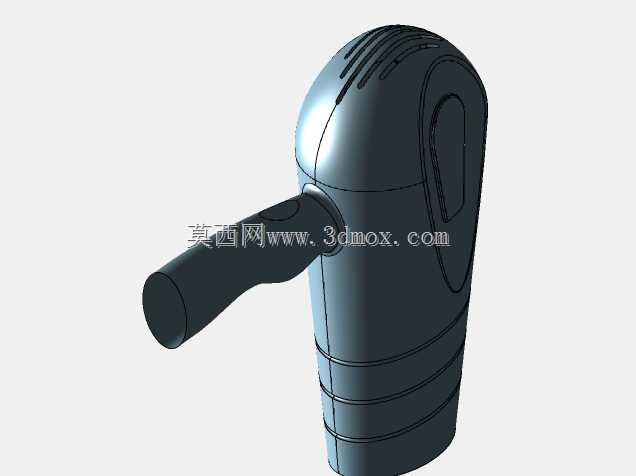

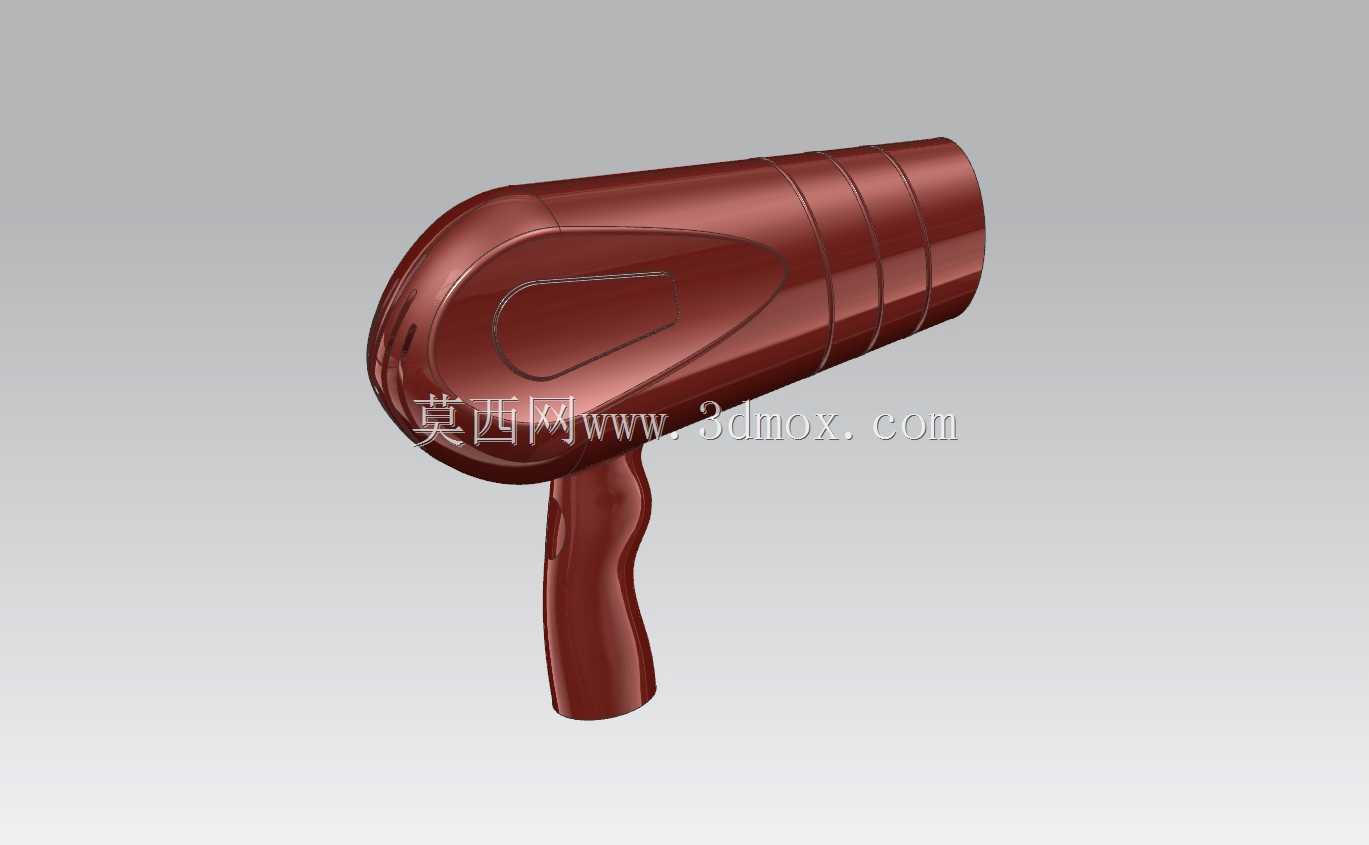

　　这款手持吹风机外壳的结构设计，首先要匹配日常家用、美发门店两类核心使用场景的握持需求，整体采用枪式握持布局，手柄与风筒主体的夹角设置在112度，刚好适配人手自然握持时手腕的放松角度，长时间举持操作不会出现腕部酸胀的问题。风筒主体采用椭圆柱流线型造型，区别于传统正圆柱风筒，椭截面的长轴沿竖直方向布置，进风端到出风端做1:0.87的渐变收窄，既可以压缩整体横向占用空间，也能顺着内部风道的气流走向引导气流聚拢，减少风筒内壁的气流紊流损耗，降低工作时的风噪。

　　从结构分层来看，外壳采用前后壳加手柄壳的三段式扣合结构，所有扣合止口都设计在壳体非外观面，止口搭接量设置为1.2mm，配合0.15mm的装配间隙，既可以保证合模后外观面无明显拼缝，也能为后续超声焊接或者螺丝固定预留足够的连接位。风筒外壳的内壁上，均匀布置了6道轴向的加强筋，筋条高度3mm、厚度1mm，间距沿风筒周向均匀分布，既可以提升薄壳结构的整体刚性，避免装配内部发热组件、风机组件时出现壳体变形，也能作为内部元器件的安装定位筋，省去额外的定位支架零件，减少整机的零件数量。手柄部分的壳体做了微弧收腰设计，最窄处的截面周长控制在110mm，适配绝大多数成年使用者的握持围度，手柄内壁同样设置了纵横交错的加强筋，筋条在按键安装位、电源线出线位做了局部加厚，用来承受按键按动时的按压力、电源线拉扯时的外力，避免长期使用后出现壳体开裂的问题。

　　安装边界方面，风筒内部预留的安装空间直径最大处为72mm，可以适配常规直径60-70mm的离心式风机组件，发热架安装位的长度预留为95mm，能够容纳功率1600W-2200W的常规云母架发热组件，不需要额外修改壳体结构就能匹配不同功率档位的内部配置。风筒尾部的进风区域，外壳上设计了错落排布的格栅条，格栅条的间隙控制在2.5mm，既可以保证进风面积满足风机的最大进风量需求，也能避免手指伸入触碰内部高速转动的风轮，满足家电安全防护的间隙要求。出风端的壳体做了内嵌式的风嘴安装位，卡槽深度4mm，圆周方向设置两个对称的定位凸点，可以适配集风嘴、散风嘴等不同功能的外接配件，插拔时的阻尼感适中，不会出现使用过程中配件脱落的问题。

　　壳体的壁厚设计上，整体采用2mm的均匀壁厚，在转角位置做了R3的圆角过渡，避免注塑成型时出现壁厚不均导致的缩痕、气泡问题，外观面的所有棱角都做了R1以上的圆角处理，既可以提升握持时的触感，也能避免注塑件尖角位置出现应力集中，提升壳体的抗摔性能。开关按键的安装位设置在手柄前侧距离握持位20mm的位置，刚好是食指自然放置的区域，按键的安装孔与按键本身预留0.2mm的活动间隙，按键周边的壳体做了0.5mm的凸台，避免按键突出壳体过多，减少收纳时按键被误触的概率。电源线出线位设置在手柄的最下端，出线位做了喇叭口的过渡结构，配合内部的线卡安装位，可以固定电源线的防弯折护套，避免电源线反复弯折后出现线芯断裂的问题。

　　在结构细节处理上，风筒内壁靠近发热架的区域，预留了2mm的隔热间隙，同时在对应位置的壳体上设计了若干个微型的散热通孔，用来导出壳体与发热组件之间的滞留热量，避免外壳表面温度过高，提升使用时的安全性。壳体的所有安装柱都做了根部加胶的火山口结构，安装柱的内径匹配M3的自攻螺丝，柱子高度不超过内径的3倍，避免锁螺丝时出现柱子断裂、滑牙的问题。前后壳的合模线设置在风筒侧面的视觉弱化区域，后续经过表面喷涂处理后可以完全遮盖合模线痕迹，保证外观面的整体性。手柄底部预留了挂绳孔的安装位，孔位直径4mm，可以穿过常规的挂绳，方便日常收纳悬挂。
