OpenBCI神经节脑电肌电采集电路板

　　这款神经信号采集板的三维建模完全参照实物真实尺寸完成，所有结构细节均还原实际硬件的装配关系，可直接用于穿戴式生理监测设备的结构适配、外壳设计与装配干涉校验。在脑机接口、可穿戴医疗监测、运动肌电分析、神经科学实验等场景中，该板卡作为核心信号采集单元，需要和皮肤电极、主控模块、供电单元、穿戴固定结构紧密配合，精准的三维模型能大幅缩短整机开发的结构验证周期，避免反复打样调整的成本浪费。

　　从功能特性来看，该板卡集成了脑电与肌电信号的前端采集调理电路，板载的排针接口用于对接外部电极导联、通信模块与供电线路，八边形的板型轮廓是为了适配头戴式、臂戴式穿戴结构的内部空间，避免直角板卡在弧形穿戴腔体中出现空间浪费或边角磕碰的问题。板边预留的四个圆形安装孔，位置经过精确计算，可配合铜柱或螺丝直接固定在穿戴设备的内部支撑结构上，安装孔的孔径、沉边设计都和实物完全一致，建模时还原了孔位周边的铺铜避让区域，确保结构设计时不会出现螺丝压接线路造成短路的问题。

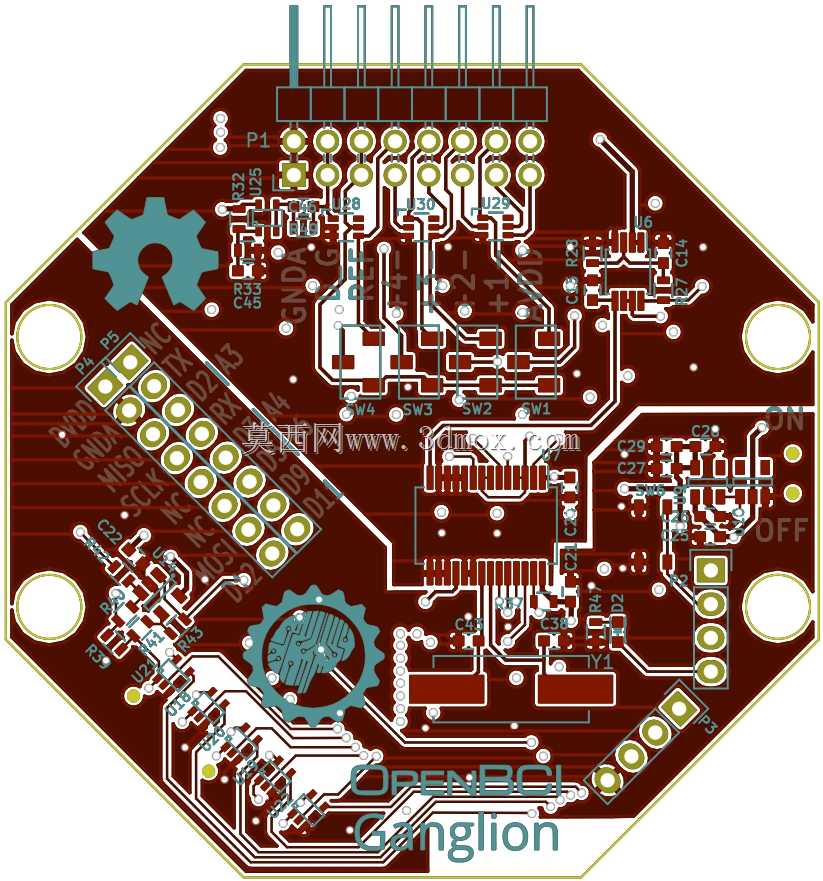

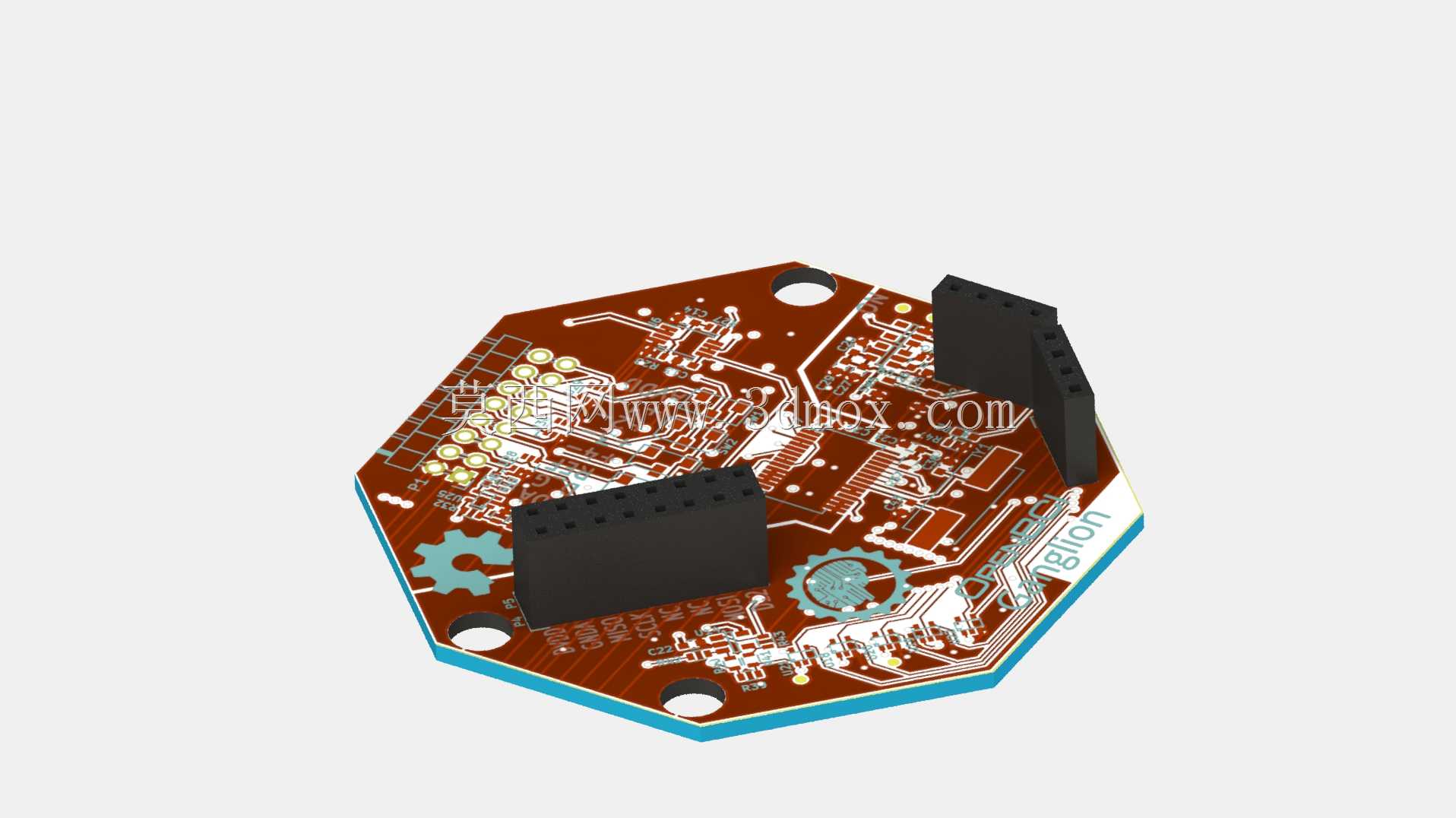

　　建模过程中首先还原了PCB基板的层叠结构，棕红色的阻焊层、表面的线路走线、丝印标识都按照实物比例呈现，板上焊接的排母连接器高度、外形尺寸完全参照实际元件参数，两个黑色排母分别对应信号扩展与通信接口，安装时需要和对接排针保持垂直对位，模型中预留了排母插接的配合间隙，可直接用于验证对接模块的安装空间。板边的蓝青色防护层是PCB的边缘封边结构，建模时还原了该层的厚度与覆盖范围，能帮助结构设计师准确判断板卡边缘和外壳内壁的安全间隙，避免穿戴过程中摩擦造成阻焊层脱落。

　　在实际工程应用中，这类生理采集板卡的安装边界有严格要求：板卡上方排母的最高凸起高度决定了穿戴外壳的内部净高，板卡底部不能和金属支撑结构直接接触，需要预留至少1mm的绝缘间隙，模型中已经标注了所有元件的最高凸起位置与最低凹陷位置，结构设计师可以直接提取模型的轮廓尺寸进行外壳腔体设计。板卡上的两个齿轮形标识区域是功能按键与状态指示灯的安装位，建模时还原了这两个区域的下沉深度，可直接用于验证按键帽的安装行程与指示灯的导光结构适配性。

　　不同于通用开发板的矩形板型，该八边形板卡的每个斜边角度都经过优化，在头戴式脑电采集设备中，多个该类板卡可以围绕头部弧形排布，相邻板卡的斜边可以平行贴合，最大化利用头环内部的环形空间，减少整体穿戴设备的体积。建模时严格还原了每个斜边的角度与边长，可直接用于多板卡拼接的头环结构布局验证，确保多板同步采集时的安装位置不会出现干涉。板卡表面的所有贴片元件高度都按照实物BOM参数还原，没有遗漏小型阻容元件的凸起高度，避免结构设计时因为忽略小元件高度造成外壳压接元件的问题。

　　在肌电采集应用场景中，该板卡通常固定在手臂或腿部的绑带结构上，模型的外轮廓可以直接导入绑带的柔性结构仿真中，验证绑带收紧时板卡和肢体表面的贴合度，确保电极接口位置能对准皮肤采集点位，减少信号采集的干扰。板卡上的丝印标识位置也在模型中准确呈现，方便结构设计时预留外壳的开窗位置，让使用者可以直接通过外壳窗口看到板卡的接口标识与状态指示，提升设备的使用便捷性。
